Ultra dun hoog statisch koppel Harmonische aandrijving Robotica Harmonische versnellingsbak

High Static Torque harmonische aandrijving

Versnellingsbak met verlagingsharmonische aandrijving

Harmonische reductieversnelling met hoog statisch koppel

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

Model 14, 17, 20, 25, 32

Neem contact met ons op

Vraag een offerte

Ultra dun hoog statisch koppel Harmonische aandrijving Robotica Harmonische versnellingsbak

Productgegevens

Producten:

LSD-I Ultra - Flat Strain Wave Reducer

Materiaal:

Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen

Verminderingsgraad:

50, 80, 100

Reactie:

≤ 20 arc sec

Gemiddelde invoersnelheid:

3500 r/min

Ontwerp van het leven:

10000 uur

Model:

14, 17, 20, 25, 32

Gewicht:

00,37 tot 2,48 kg

Kleur:

Slipper

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Ultra dunne hoge statische koppelharmonische aandrijving

Name: Ultra dun hoog statisch koppel Harmonische aandrijving Robotica Harmonische versnellingsbak
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 14, 17, 20, 25, 32
Availability: InStock

Productbeschrijving

LSD-I-serie harmonische aandrijvingen staan bekend als de ultra-vlakkede spanningsgolfversnellingseenheden.

Dit flexibele ontwerp zorgt voor uitstekende positioneringsnauwkeurigheid en rotatieprecisie

Deze ultra-vlakke harmonische aandrijvingenzijn uitermate geschikt voor gebruik als robot-eindverbindingen en eindverminderingen voor de klant.

Belangrijkste kenmerken van LSD-harmonische aandrijving

Ultravlakke structuur
Compact en beknopt ontwerp
Hoge statische koppelcapaciteit
Invoer- en uitvoercoaxiale
Uitstekende positioneringsnauwkeurigheid en rotatieprecisie

Tabel met nominale parameters van LSD - I-serie Harmonische aandrijving

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop		Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting		Maximaal toelaatbaar momentoment		Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee.	Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee.	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop				Maximaal toelaatbaar momentoment				Reactie	Gewicht	Levensduur van het ontwerp
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Uur
14	50	3.7	0.38	12	1.2	4.8	0.49	24	2.4	8500	3500	≤ 20	0.37	9000
	80	5.4	0.55	16	1.6	7.7	0.79	35	3.6					10000
	100	5.4	0.55	19	1.9	7.7	0.79	35	3.6					10000
17	50	11	1.1	23	2.3	18	1.9	48	4.9	7300	3500	≤ 20	0.49	9000
	80	15	1.5	29	3	19	1.9	61	6.2					10000
	100	16	1.6	37	3.8	27	2.8	71	7.2					10000
20	50	17	1.7	39	4	24	2.4	69	7	6500	3500	≤ 20	0.68	9000
	80	24	2.4	51	5.2	33	3.4	89	9.1					10000
	100	28	2.9	57	5.8	34	3.5	95	9.7					10000
25	50	27	2.8	69	7	38	3.9	127	13	5600	3500	≤ 20	1.25	9000
	80	44	4.5	96	9.8	60	6.1	179	18					10000
	100	47	4.8	110	11	75	7.6	184	19					10000
32	50	53	5.4	151	15	75	7.6	268	27	4800	3500	≤ 20	2.48	9000
	80	83	8.5	213	22	117	12	398	41					10000
	100	96	10	233	24	151	15	420	43					10000

Gedetailleerde afbeeldingen

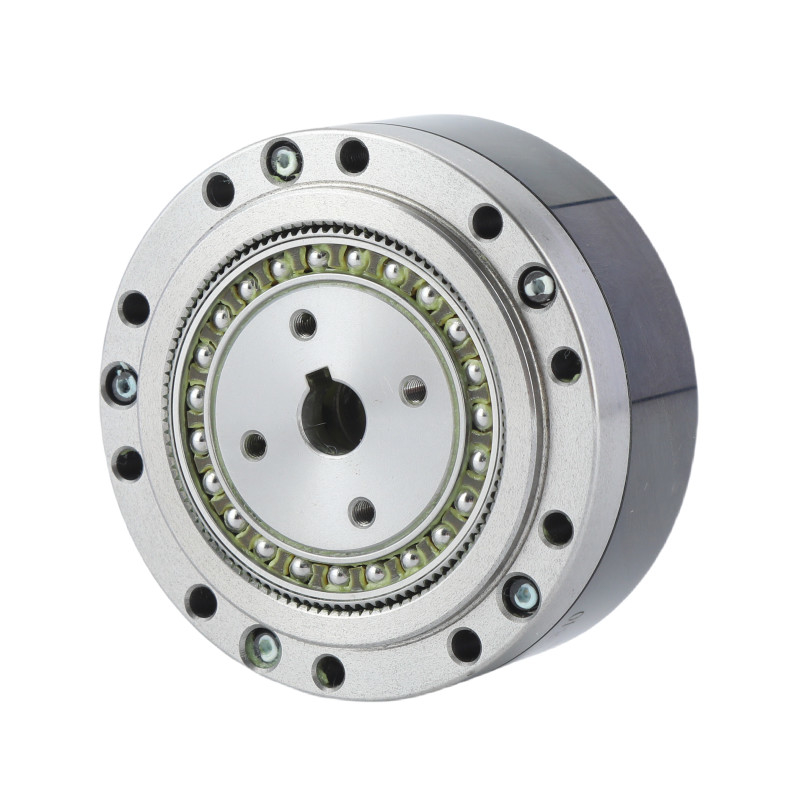

Ultra dun hoog statisch koppel Harmonische aandrijving Robotica Harmonische versnellingsbak 0

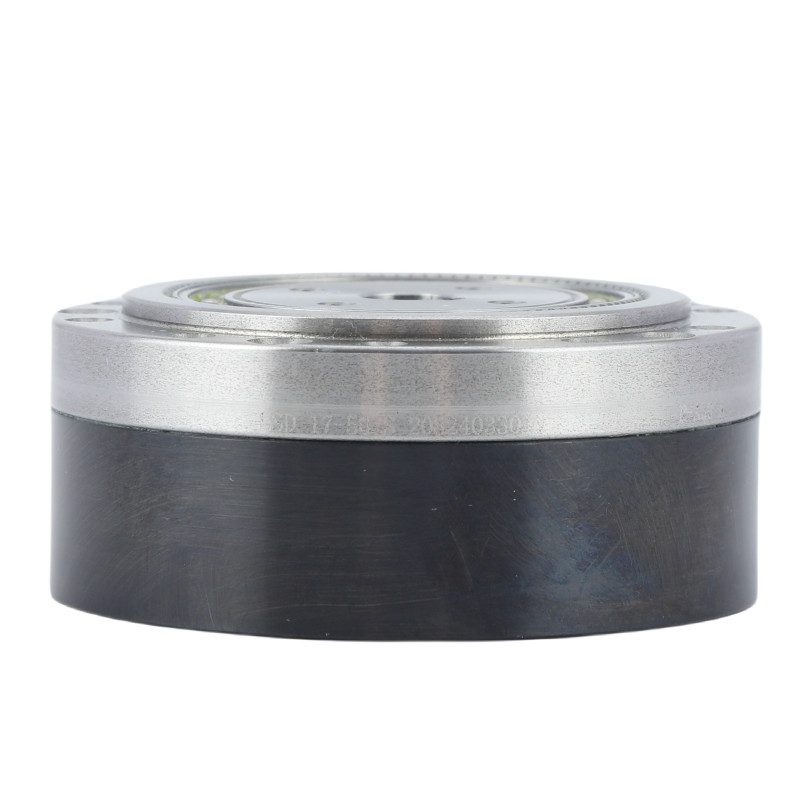

Ultra dun hoog statisch koppel Harmonische aandrijving Robotica Harmonische versnellingsbak 1

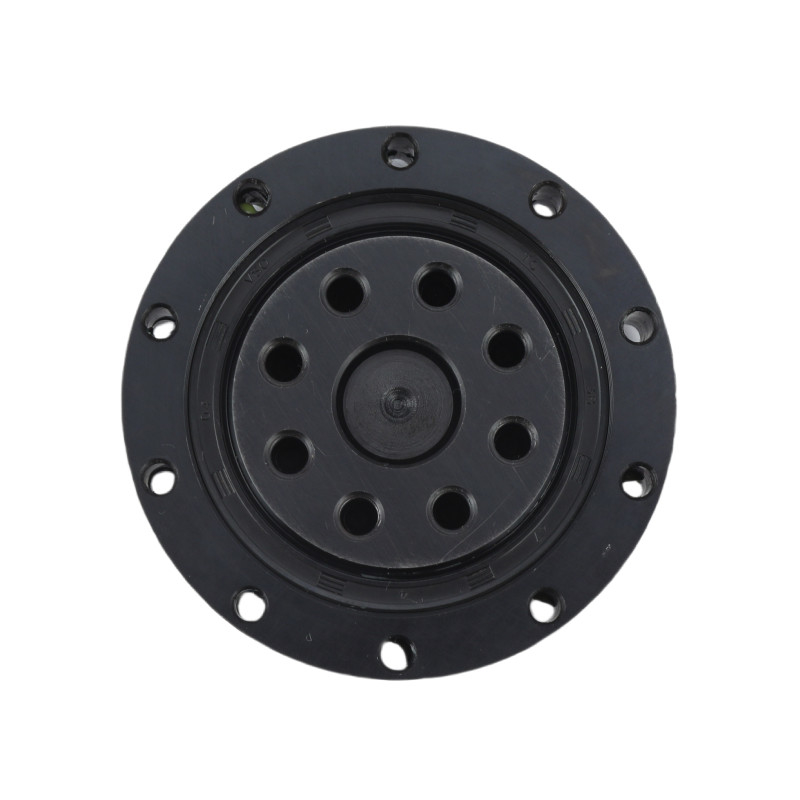

Ultra dun hoog statisch koppel Harmonische aandrijving Robotica Harmonische versnellingsbak 2

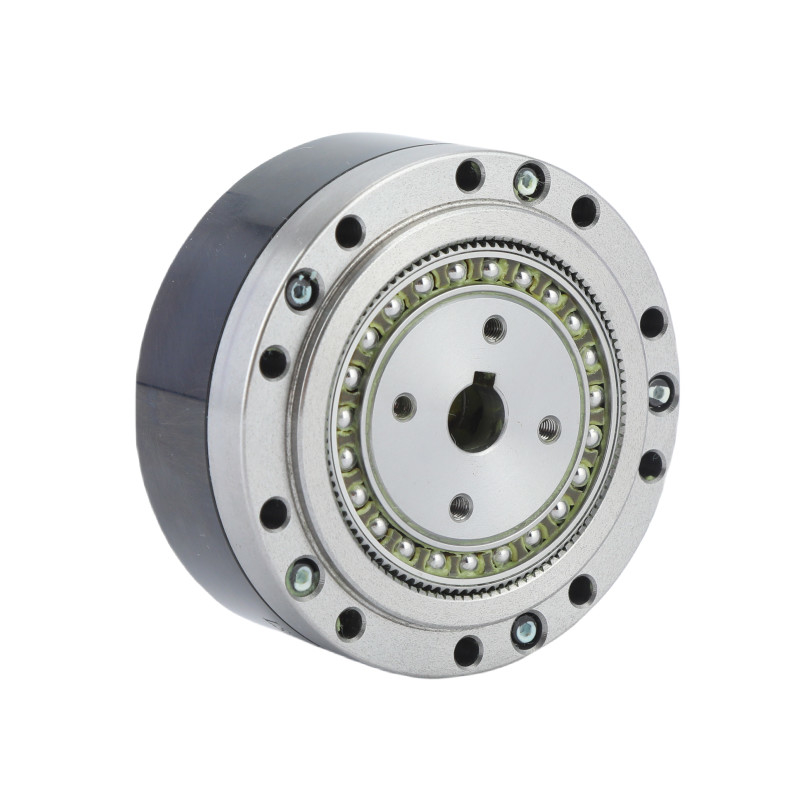

Ultra dun hoog statisch koppel Harmonische aandrijving Robotica Harmonische versnellingsbak 3

Belangrijkste kenmerken van LSD - Ultra - Flat Strain Wave Reducer serie I
Producten	Ultra - Flat harmonische aandrijving
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50, 80, 100
Reactie	Minder dan 20 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	10000 uur
Model	14, 17, 20, 25, 32
Gewicht	00,37 tot 2,48 kg
Garantie	1 jaar

Toepassingen


Vervaardigingssystemen	Verpakkingssystemen	Huamnoïde robots	Medische hulpmiddelen

PDF-tekeningen

LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf

LSD-17-XX-U-I.pdf LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf

LSD-25-P-XX-U-I.pdf LSD-25-XX-U-I.pdf LSD-32-P-XX-U-I.pdf

LSD-32-XX-U-I.pdf
