Ultravlakke inlaatas Spanningsgolfsreductieversnellingsbak Grote holle LHD - III

Ultraflat spanningsgolfsreducer

Verminder van spanningsgolven

Ultravlakke spanningsgolven

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

Model 14, 17, 20, 25, 32

Neem contact met ons op

Vraag een offerte

Ultravlakke inlaatas Spanningsgolfsreductieversnellingsbak Grote holle LHD - III

Productgegevens

Producten:

LHD-III Ultra-Flat Deformation Wave Reducer

Materiaal:

Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen

Verminderingsgraad:

501:1 tot 160:1

Reactie:

≤ 20 arc sec

Gemiddelde invoersnelheid:

3500 r/min

Maximale invoer snelheid:

8500 R/min

Ontwerp van het leven:

10000 uur

Model:

14, 17, 20, 25, 32

Structuur:

Hol

Gewicht:

00,64 tot 3,56 kg

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Ultra-vlakke LHD-III Grote holle inlaatas spanningsgolfverminderaar

Name: Ultravlakke inlaatas Spanningsgolfsreductieversnellingsbak Grote holle LHD - III
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 14, 17, 20, 25, 32
Price: Onderhandelbaar USD
Availability: InStock

Productbeschrijving

De LHD-III-serie spanningsgolfsreducteurs zijn de ultravlakke versnellingsbakken met een hoog koppel.

Het is ontworpen met een compacte en eenvoudige lay-out voor een gemakkelijke integratie, helpt een kleine voetafdruk en een verminderd gewicht te bieden voor ruimtebeperkte toepassingen.

Deze ultravlakke versnellingsreducteurs zijn uitermate geschikt voor gebruik als robot-eindverbindingen en klant-eindreducteurs.

Belangrijkste kenmerken

Ultravlakke structuur
Compact en eenvoudig ontwerp
Kleine afmetingen en lichtgewicht
Hoge koppelcapaciteit en hoge stijfheid
Coaxiale invoer en uitvoer

Tabel met nominale parameters van LHD-serie III

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer	Toegestane maximale koppel bij start en stop	Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting	Maximaal toelaatbaar momentoment	Toegestane maximale inlaatrotatiesnelheid ((vet)	Gemiddelde toegestane inlaatrotatiesnelheid ((vet)	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer	Toegestane maximale koppel bij start en stop		Maximaal toelaatbaar momentoment	Toegestane maximale inlaatrotatiesnelheid ((vet)	Gemiddelde toegestane inlaatrotatiesnelheid ((vet)	Reactie	Gewicht	Levensduur van het ontwerp
		Nm	Nm	Nm	Nm	r/min	r/min	Arc Sec	Kilo's	Uur
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.64	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.87	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	1.14	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	1.75	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	3.56	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

Gedetailleerde afbeeldingen

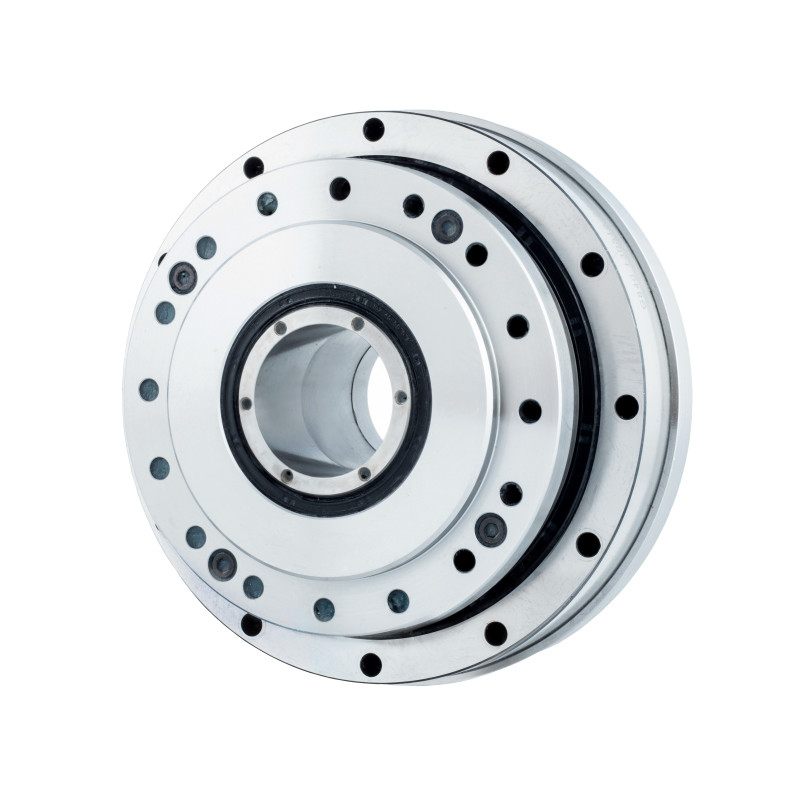

Ultravlakke inlaatas Spanningsgolfsreductieversnellingsbak Grote holle LHD - III 0

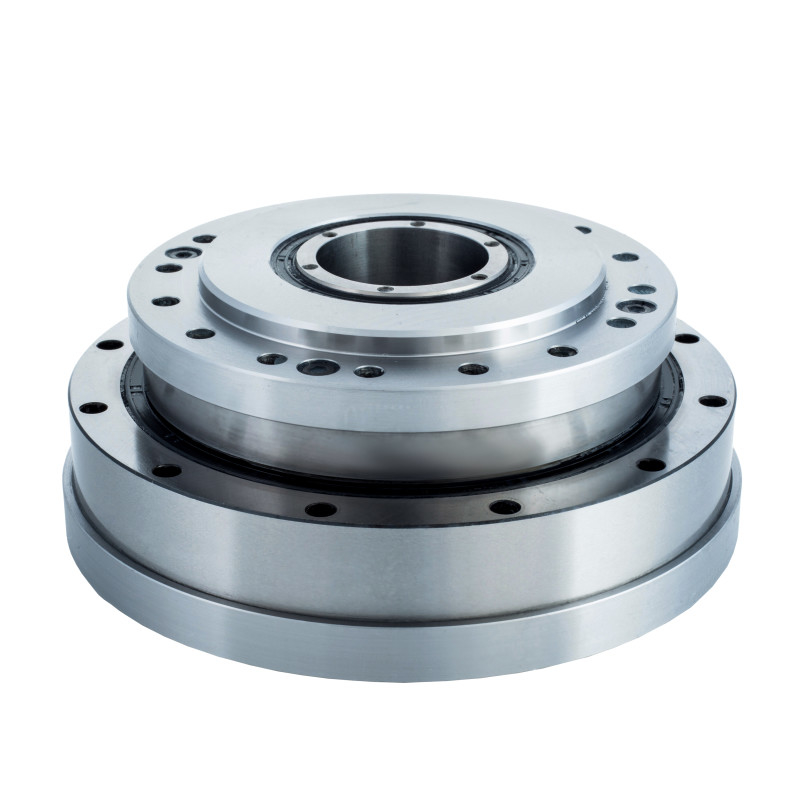

Ultravlakke inlaatas Spanningsgolfsreductieversnellingsbak Grote holle LHD - III 1

Ultravlakke inlaatas Spanningsgolfsreductieversnellingsbak Grote holle LHD - III 2

Belangrijkste kenmerken van de LHD-III-serie Ultra-Flat Strain Wave Reducer
Producten	Ultra-vlakke spanningsgolfverminder
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50, 80, 100
Reactie	Minder dan 20 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	10000 uur
Model	14, 17, 20, 25, 32
Gewicht	00,34 tot 1,9 kg
Garantie	1 jaar

Toepassingen


Industriële robots	Luchtvaart	Verpakkingssystemen

PDF-tekeningen

LHD-14-XX-U-III.pdf LHD-17-XX-U-III.pdf LHD-20-XX-U-III.pdf

LHD-25-XX-U-III.pdf LHD-32-XX-U-III.pdf
