Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
14/17/20/20/25/32/40
Productbeschrijving
De LHT-II-serie staat bekend als de motordirecteen harmonische reducer, met behulp van een golfgenerator van het type cross slider
Dit ontwerp is compacter en makkelijker te installeren.
LHT-II-serie versnellingsapparaten kunnen op grote schaal worden gebruikt in robots, humanoïde robots, semiconductorproductieapparatuur, FPD-productieapparatuur.
Belangrijkste kenmerken
SpEficiënties
Tabel met de nominale parameters van de LHT-II-serie
| Model | Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee. |
Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee. |
Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Uur | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.4 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.54 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 0.72 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.22 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 2.54 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 4.4 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

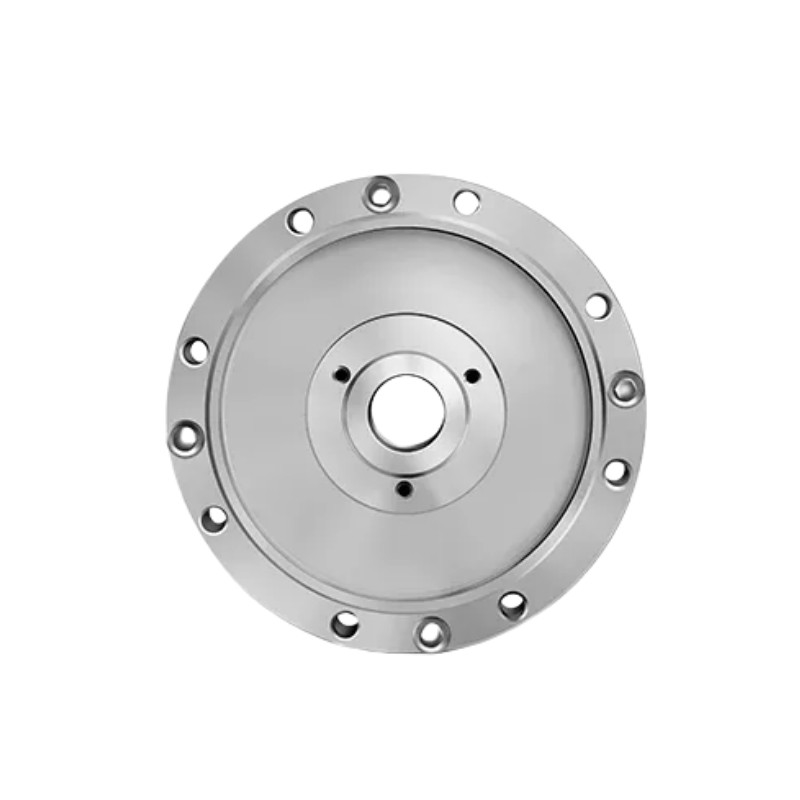

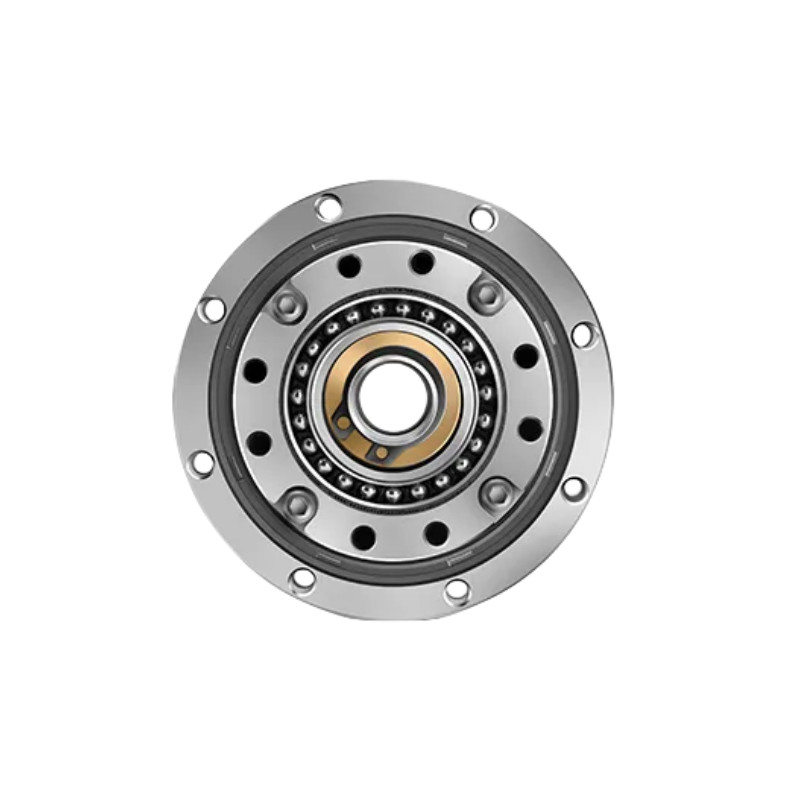

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van LHT-II-harmonische tandwielen | |||
| Producten | Verminder van de spanningsgolf met directe aandrijving van de motor | ||
|
Materiaal
|
Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen | ||
|
Verminderingsgraad
|
501:1 tot 160:1 | ||
|
Reactie
|
Minder dan 20 arc sec | ||
|
Gemiddelde invoersnelheid
|
3500 r/min | ||
|
Maximale invoer snelheid
|
8500 r/min | ||
|
Ontwerp van het leven
|
15000 uur | ||
|
Model
|
14, 17, 20, 25, 32, 40 | ||
|
Gewicht
|
00,4 tot 4,4 kg | ||
| Garantie | 1 jaar | ||
PDF-tekeningen
