Hoge nauwkeurigheid Spanningsgolfgenerator Harmonische aandrijving Reducer Gear

Hoge nauwkeurigheid Spanningsgolfgenerator Harmonische aandrijving Reducer Gear

Harmonische aandrijving van de spanningsgolfgenerator

Waaggenerator harmonische aandrijving

harmonische versnellingsbak Verminder

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

14/17/20/20/25/32/40

Neem contact met ons op

Vraag een offerte

Hoge nauwkeurigheid Spanningsgolfgenerator Harmonische aandrijving Reducer Gear

Hoge nauwkeurigheid Spanningsgolfgenerator Harmonische aandrijving Reducer Gear

Hoge nauwkeurigheid Spanningsgolfgenerator Harmonische aandrijving Reducer Gear

Productgegevens

Producten:

LSS - II Harmonische toerustingseenheden

Materiaal:

Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen

Verminderingsgraad:

50, 80, 100, 120

Reactie:

≤ 20 arc sec

Gemiddelde invoersnelheid:

3500 r/min

Maximale invoersnelheid:

8500 R/min

Ontwerp van het leven:

15000 uur

Model:

14, 17, 20, 25, 32, 40

Uiterlijk:

in kopjesvorm

Gewicht:

00,51 tot 4,6 kg

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Kopvormige hoge nauwkeurigheid LSS - II-serie Spanningsgolfsreducer Harmonische tandwielen

Productbeschrijving

De LSS-II-reeks spanningsgolfsreductieapparatuur maakt gebruik van de golfgenerator van het type cross slider, de inlaatas is via een Oldham-koppeling verbonden met het binnengat van de golfgenerator,is een ingebouwde versnellingsbak met een precisie-cross roller-uitgangslager en -flens.

Het gebruik van deze harmonische tandwiel is een zeer compacte, robuuste en gemakkelijk te gebruiken tandwielkopoplossing.

Standaard LSS-II kopvormige flexspline-spanningsgolfversnellingen kunnen op grote schaal worden gebruikt in robotica, halfgeleiderproductieapparatuur, laserapparatuur, apparatuur voor de productie van printcircuits,medische apparatuur, telescopen, metaalwerktuigen, verpakkingsapparatuur, ruimtevaart en andere gebieden.

Belangrijkste kenmerken

Gemakkelijk te bedienen
Hoge nauwkeurigheid
Nul tegenslag
Hoog laadvermogen uitgangslagers
Verminderingsverhoudingen 50:1 tot 160:1

SpEficiënties

Tabel met de nominale parameters van de LSS-II-serie

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop		Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting		Maximaal toelaatbaar momentoment		Toegestane maximale ingangsrotatiesnelheid	Toegestane gemiddelde inlaatrotatiesnelheid	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop				Maximaal toelaatbaar momentoment		Gras	Gras	Reactie	Gewicht	Levensduur van het ontwerp
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Uur
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

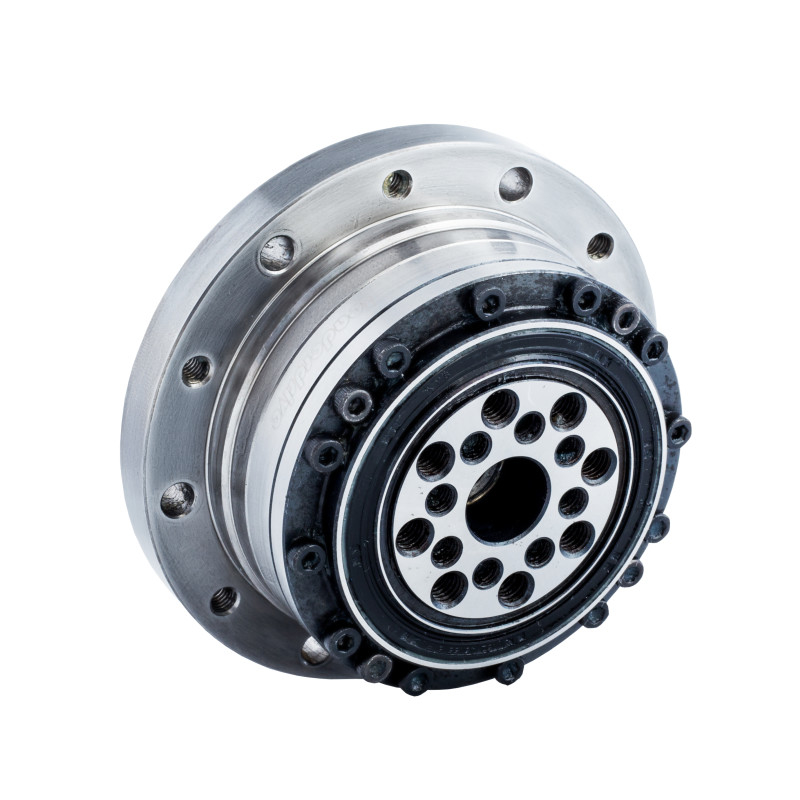

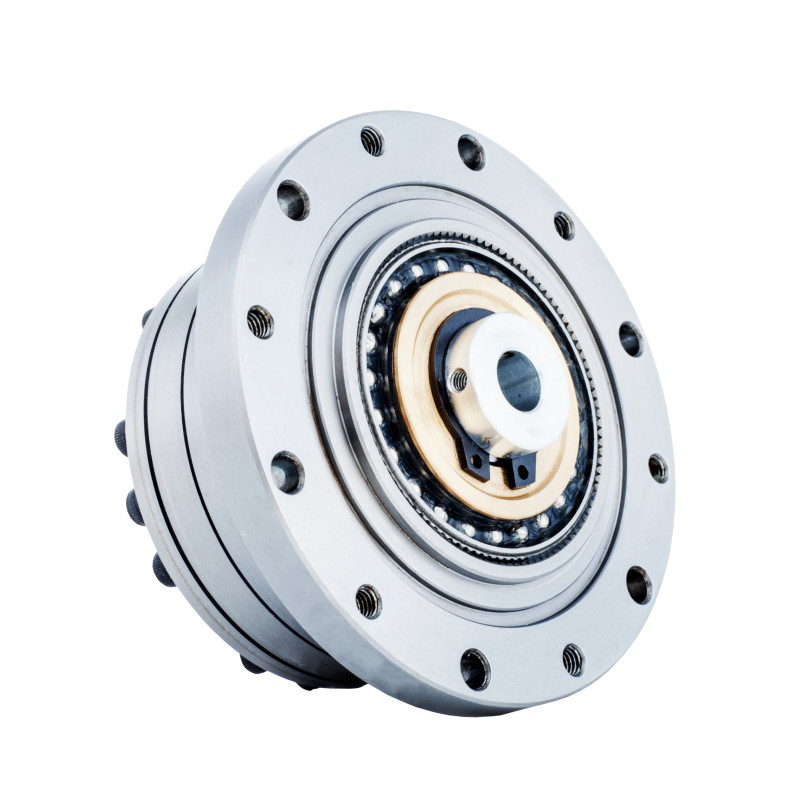

Gedetailleerde afbeeldingen

Hoge nauwkeurigheid Spanningsgolfgenerator Harmonische aandrijving Reducer Gear 0

Belangrijkste kenmerken van LSS-II-serie harmonische versnellingsmiddelen
Producten	LSS - II kopvormige spanningsgolfverminderaar
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50, 80, 100, 120
Reactie	Minder dan 20 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	15000 uur
Model	14, 17, 20, 25, 32, 40
Gewicht	00,51 tot 4,6 kg
Garantie	1 jaar

PDF-tekeningen

LSS-14-XX-U-II.pdf LSS-17-XX-U-II.pdf LSS-20-XX-U-II.pdf

LSS-25-XX-U-II.pdf LSS-32-XX-U-II.pdf
