Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
14/17/20/20/25/32/40
Zero Backlash LHG-II-serie Spanningsgolfsreducer
Productbeschrijving
Verminderaar van de spanningsgolf van de serie LHG-IIHet biedt een compacte vormfactor voor ruimtezuinige integratie en maakt het mogelijk de motor rechtstreeks aan de versnellingsbak te koppelen om de installatie te vereenvoudigen.
Deze harmonische reducer is speciaal ontwikkeld voor toepassingen met een hoog koppel.zorgen voor een superieure prestatie in veeleisende toepassingen, samen met een verhoging van de levensduur met 43%.
Belangrijkste kenmerken
Tabel met nominale parameters van LHG-II-serie
|
Model
|
Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale inlaatrotatiesnelheid ((vet) | Gemiddelde toegestane inlaatrotatiesnelheid ((vet) | Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kilo's | Uur | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤ 20 | 0.4 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.54 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤ 20 | 0.72 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤ 20 | 1.22 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 2.54 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤ 20 | 4.4 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | 15000 | |||||

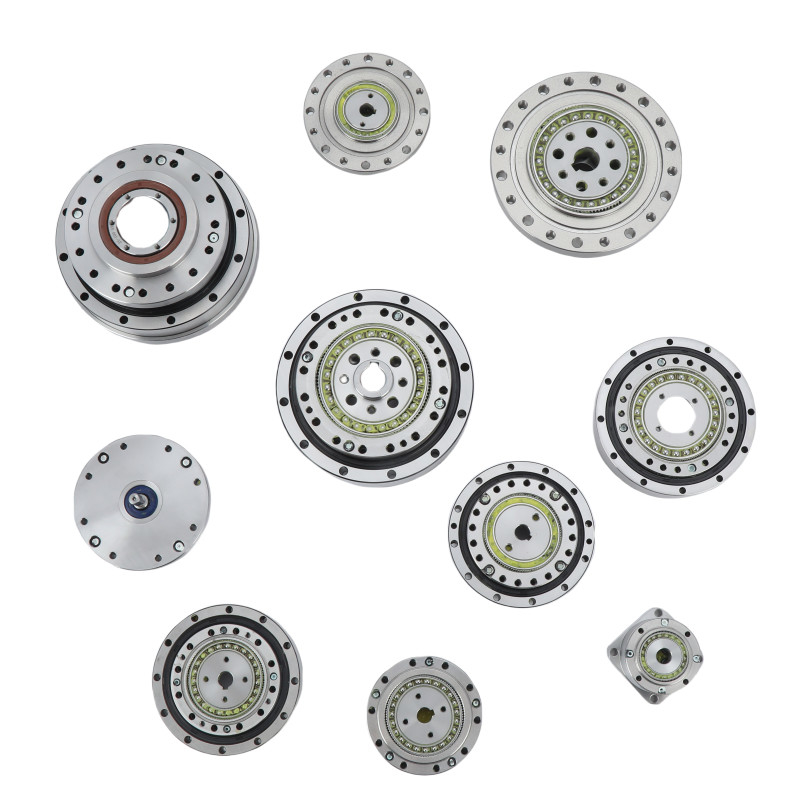

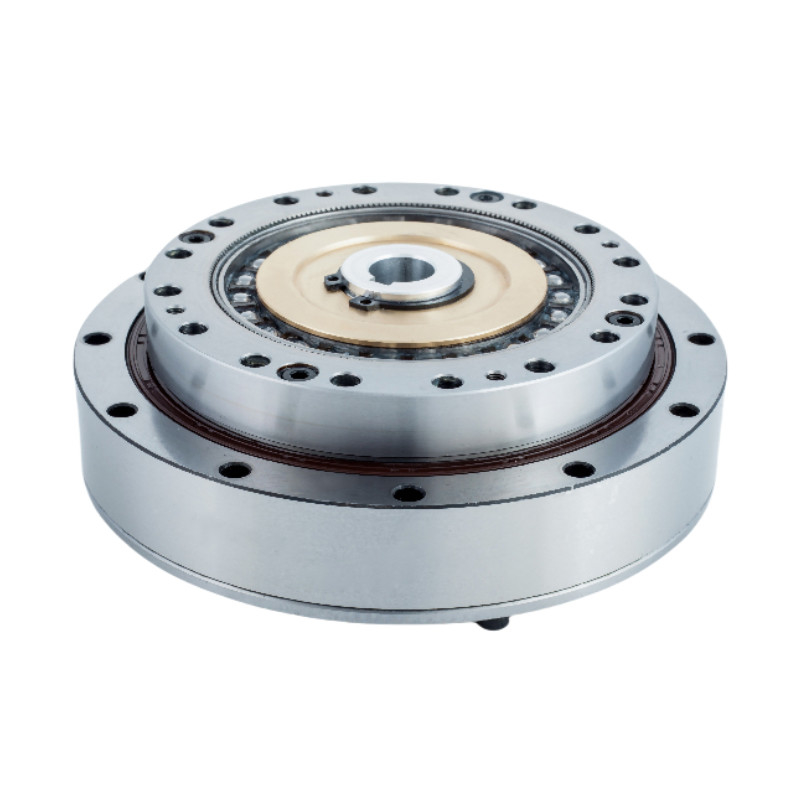

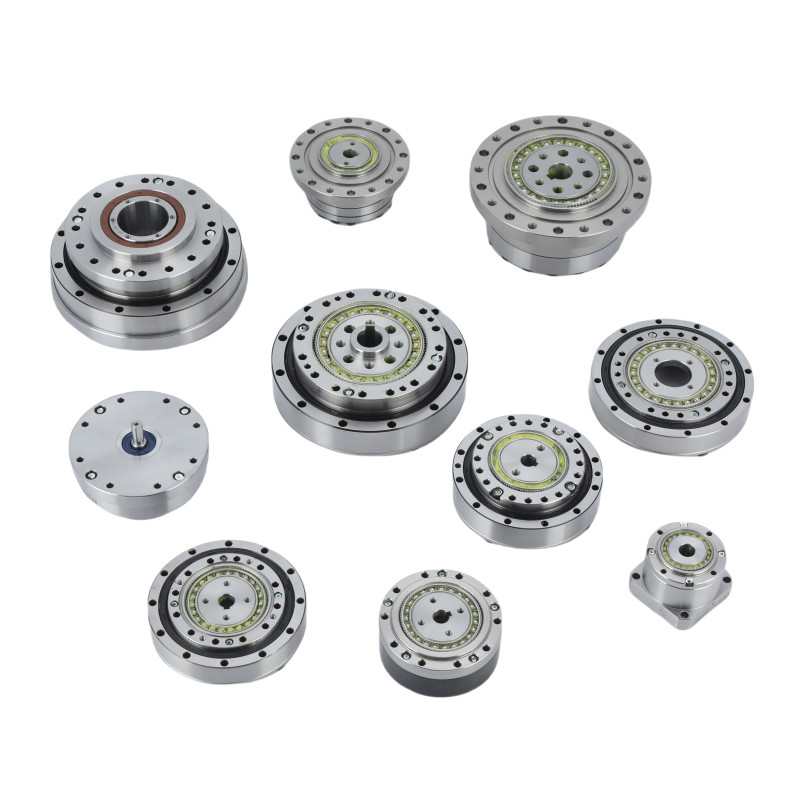

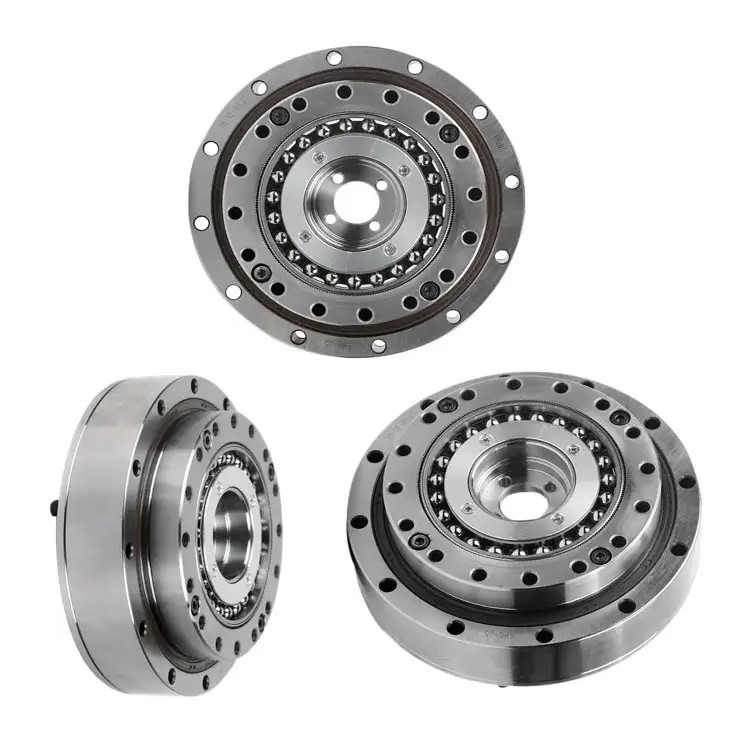

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van de LHG-II-reeks spanningsgolfverminderaar | |||
| Producten | LHG-II-serie harmonische reducer | ||
|
Materiaal
|
Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen | ||
|
Verminderingsgraad
|
501:1 tot 160:1 | ||
|
Reactie
|
Minder dan 20 arc sec | ||
|
Gemiddelde invoersnelheid
|
3500 r/min | ||
|
Maximale invoer snelheid
|
8500 r/min | ||
|
Ontwerp van het leven
|
15000 uur | ||
|
Model
|
14, 17, 20, 25, 32, 40 | ||
|
Gewicht
|
00,4 tot 4,4 kg | ||
| Garantie | 1 jaar | ||
Toepassingen
|
|
|
| Industriële robots | Huamnoïde robots | Halveringsapparatuur |
PDF-tekeningen
LHG-14-XX-U-II.pdf LHG-17-XX-U-II.pdf LHG-20-XX-U-II.pdf
LHG-25-XX-U-II.pdf LHG-32-XX-U-II.pdf
