Hoog koppel spanningsgolf aandrijving Reducer Harmonische versnellingsbak volledig verzegeld

Hoog koppel spanningsgolf aandrijving Reducer Harmonische versnellingsbak volledig verzegeld

Volledig verzegelde spanningsgolf aandrijving

Verstelgolf aandrijving Harmonische versnellingsbak

Verminder van de spanningsgolf Harmonische versnellingsbak

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

14/17/20/20/25/32/40

Neem contact met ons op

Vraag een offerte

Hoog koppel spanningsgolf aandrijving Reducer Harmonische versnellingsbak volledig verzegeld

Hoog koppel spanningsgolf aandrijving Reducer Harmonische versnellingsbak volledig verzegeld

Hoog koppel spanningsgolf aandrijving Reducer Harmonische versnellingsbak volledig verzegeld

Hoog koppel spanningsgolf aandrijving Reducer Harmonische versnellingsbak volledig verzegeld

Hoog koppel spanningsgolf aandrijving Reducer Harmonische versnellingsbak volledig verzegeld

Productgegevens

Producten:

LHG-III-serie Spanningsgolfsreductieapparatuur

Materiaal:

Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen

Verminderingsgraad:

501:1 tot 160:1

Reactie:

≤ 20 arc sec

Gemiddelde invoersnelheid:

3500 r/min

Maximale invoersnelheid:

8500 R/min

Ontwerp van het leven:

15000 uur

Model:

14, 17, 20, 25, 32, 40

Gewicht:

00,7 tot 7,2 kg

Structuur:

Volledig verzegeld

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

High Torque Harmonische versnellingsbak volledig afgesloten

Productbeschrijving

LHG - III is een high-torque spanningsgolfsreducer met een 30% hoger koppel draagvermogen dan de standaard LHT-serie, waardoor superieure prestaties worden gewaarborgd in veeleisende toepassingen.

De flexspline is een holle standaardcilinderstructuur met flenzen.

Met een verhoging van de levensduur met 43%, zorgt de LHG - III-serie voor een verbeterde betrouwbaarheid en levensduur, waardoor de downtime en onderhoudskosten worden geminimaliseerd.

Belangrijkste kenmerken

Hoge torsiestijfheid
Grote holle doorboor
Geen negatieve reactie
Hoge koppelcapaciteit
Compact en eenvoudig ontwerp
Beschikbare schachtinvoer eenheden
Hoge positioneringsnauwkeurigheid

Tabel met nominale parameters van LHG-serie III

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop		Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting		Maximaal toelaatbaar momentoment		Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee.	Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee.	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop				Maximaal toelaatbaar momentoment				Reactie	Gewicht	Levensduur van het ontwerp
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kilo's	Uur
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.7	15000
	80	10	1	30	3.1	14	1.4	61	6.2
	100	10	1	36	3.7	14	1.4	70	7.2
	120	10	1	36	3.7	14	1.4	70	7.2
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.99	15000
	80	29	2.9	56	5.7	35	3.6	113	12
	100	31	3.2	70	7.2	51	5.2	143	15
	120	31	3.2	70	7.2	51	5.2	112	11
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.32	15000
	80	44	4.5	96	9.8	61	6.2	165	17
	100	52	5.3	107	10.9	64	6.5	191	20
	120	52	5.3	113	11.5	64	6.5	191	20
	160	52	5.3	120	12.2	64	6.5	191	20
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	2.02	15000
	80	82	8.4	178	18	113	12	332	34
	100	87	8.9	204	21	140	14	369	38
	120	87	8.9	217	22	140	14	395	40
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4.2	15000
	80	153	16	395	40	217	22	738	75
	100	178	18	433	44	281	29	841	86
	120	178	18	459	47	281	29	892	91
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	7.2	15000
	80	268	27	675	69	369	38	1270	130
	100	345	35	738	75	484	49	1400	143
	120	382	39	802	82	586	60	1530	156

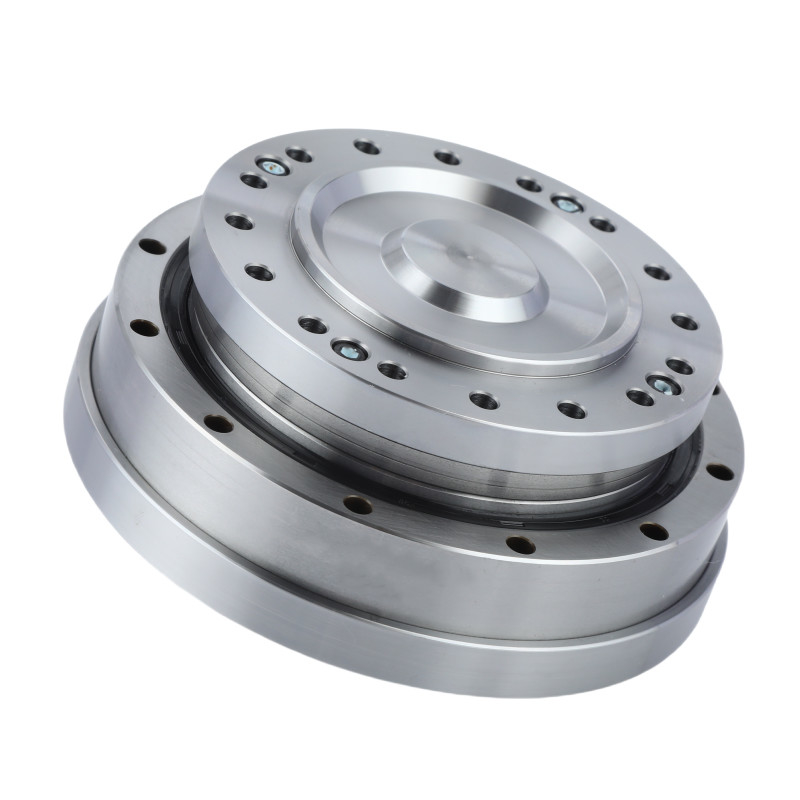

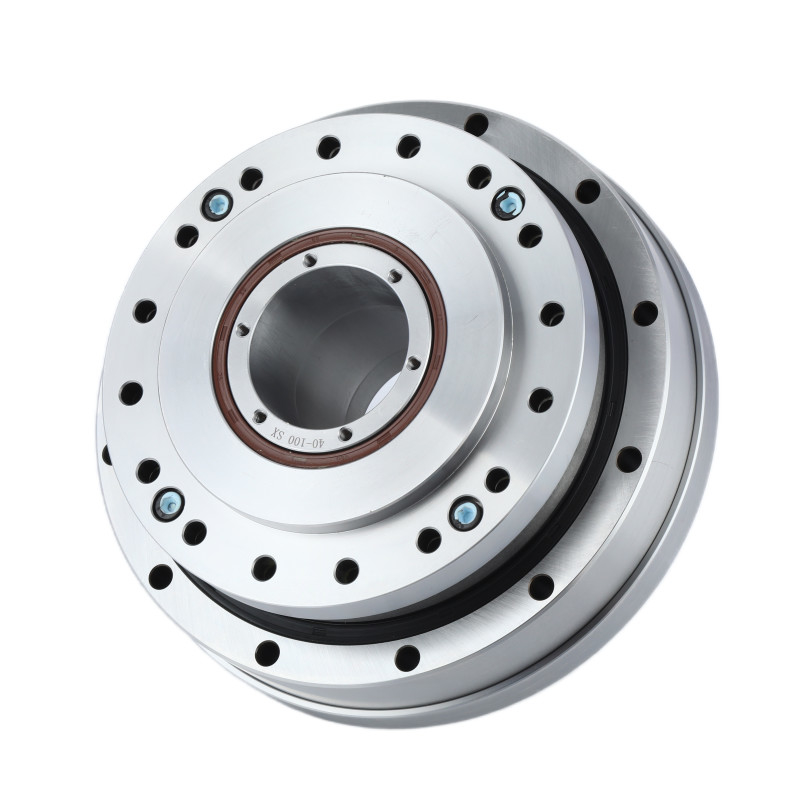

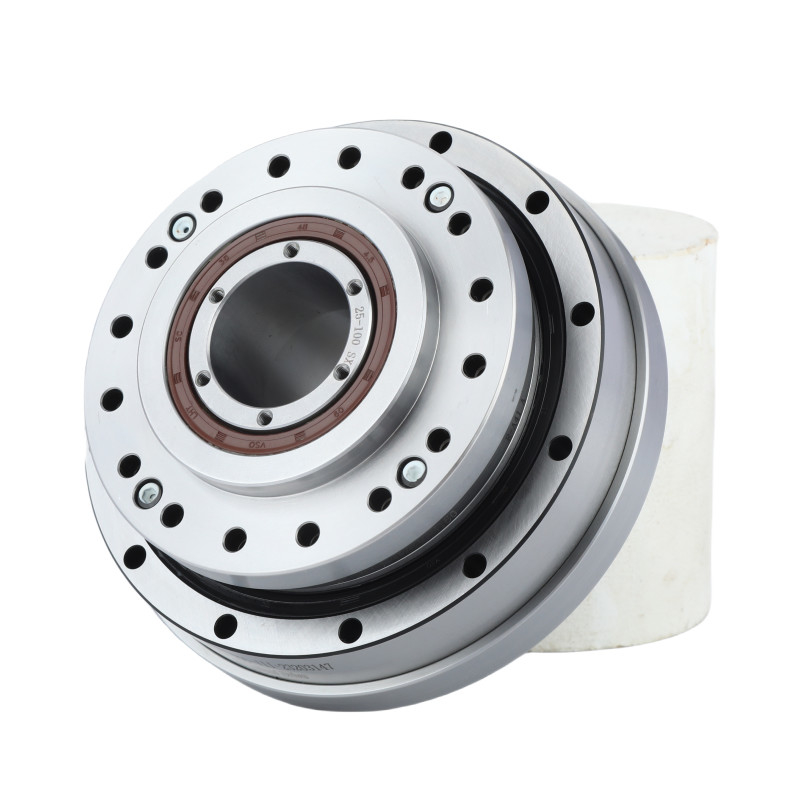

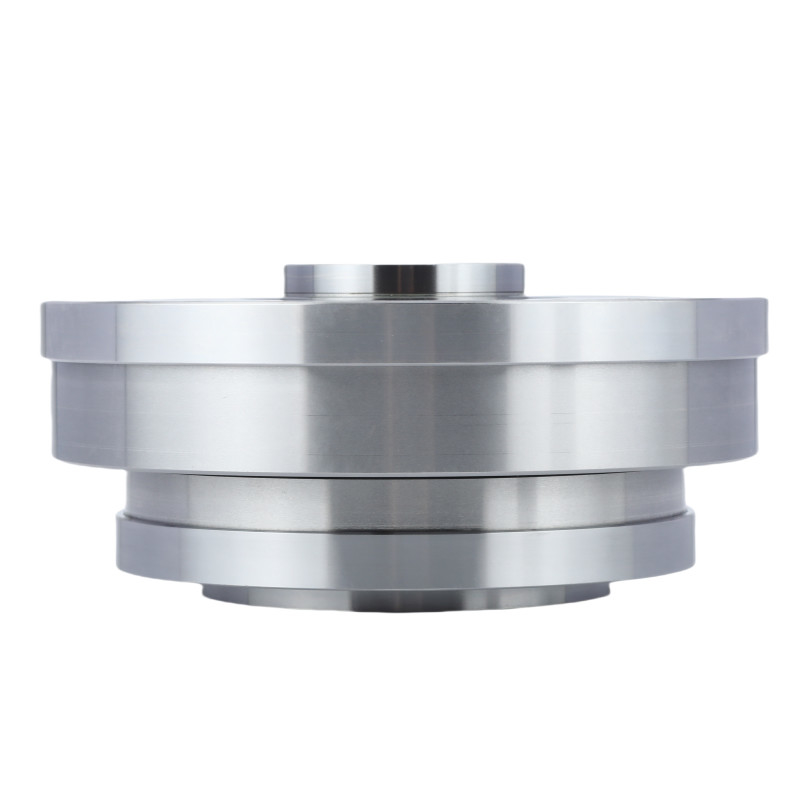

Gedetailleerde afbeeldingen

Belangrijkste kenmerken van de LHG - III-serie spanningsgolfsreducer
Producten	LHG - III-serie harmonische reducer
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	501:1 tot 160:1
Reactie	Minder dan 20 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	15000 uur
Model	14, 17, 20, 25, 32, 40
Structuur	Volledig verzegeld
Gewicht	00,7 tot 7,2 kg
Garantie	1 jaar

Toepassingen


Verpakkingssystemen	CNC-machines	Industriële robots

PDF-tekeningen

LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf

LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
