Volledig verzegelde verstelgolfsreductie met hoge torsiestijfheid
Productbeschrijving
LHG - IV is bekend als de volledig afgesloten structuur hogere koppelharmonische reducer.
Het draagkrachtmoment van de LHG-IV-serie is meer dan 30% hoger dan dat van de standaard LHT-serie.en de golfgenerator cam komt met een invoer schacht, en is met name geschikt voor toepassingen die de installatie van paraplu-onderdrukkers of synchrone riemdrijvingen aan de ingangszijde vereisen.
Belangrijkste kenmerken
Tabel met nominale parameters van LHG-serie IV
| Model | Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale inlaatrotatiesnelheid ((vet) | Gemiddelde toegestane inlaatrotatiesnelheid ((vet) | Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kilo's | Uur | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤ 20 | 0.66 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤ 20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤ 20 | 1.99 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 4.00 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤ 20 | 7.00 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | 15000 | |||||

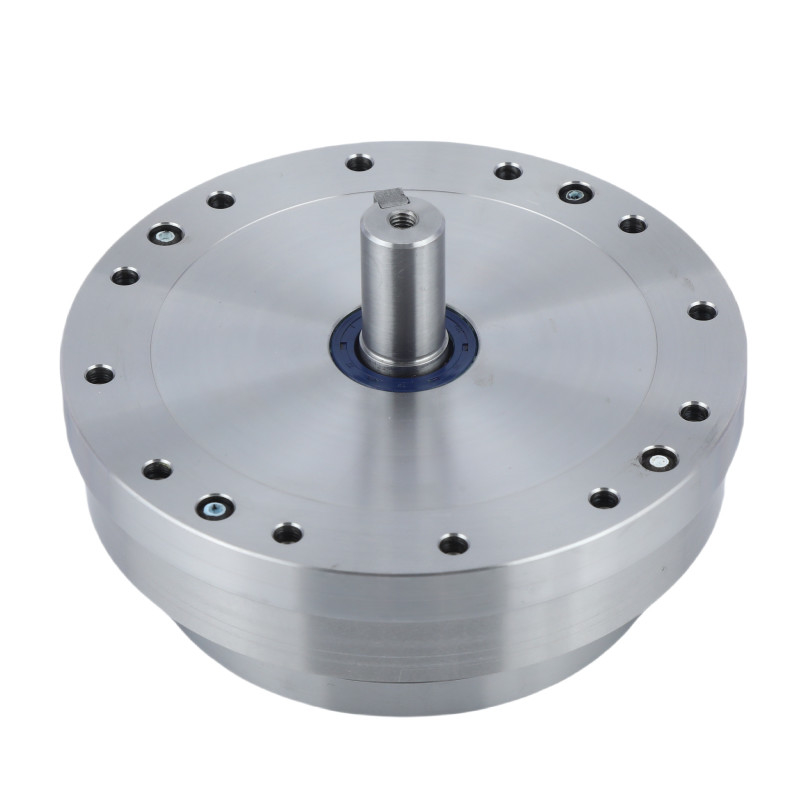

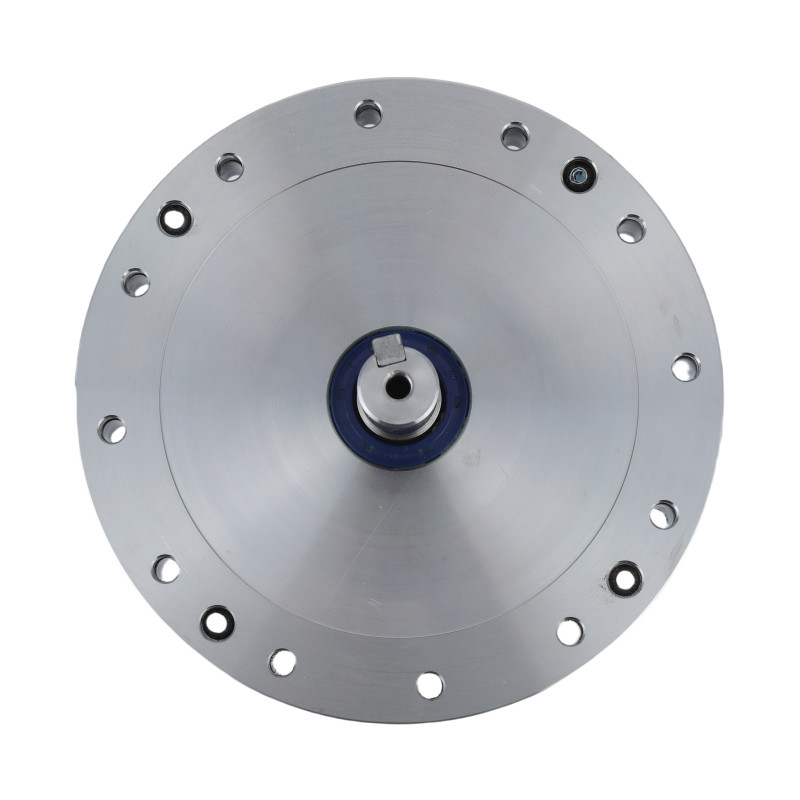

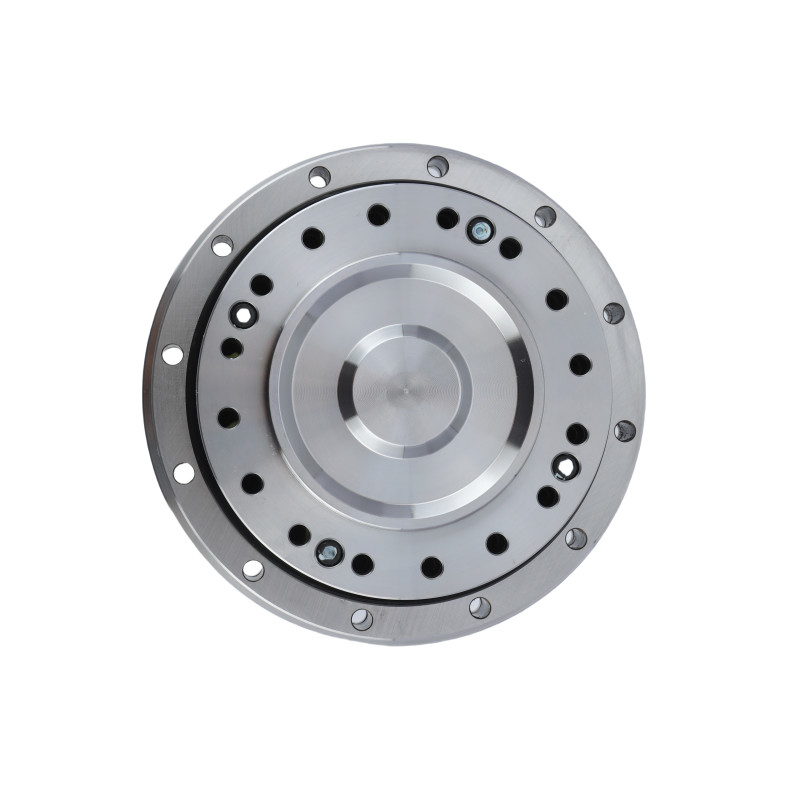

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van de LHG - IV-reeks spanningsgolfreducer | |||
| Producten | LHG - Harmonische reducer van de IV-serie | ||
|
Materiaal
|
Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen | ||
|
Verminderingsgraad
|
501:1 tot 160:1 | ||
|
Reactie
|
Minder dan 20 arc sec | ||
|
Gemiddelde invoersnelheid
|
3500 r/min | ||
|
Maximale invoer snelheid
|
8500 r/min | ||
|
Ontwerp van het leven
|
15000 uur | ||
|
Model
|
14, 17, 20, 25, 32, 40 | ||
| Structuur | Volledig verzegeld | ||
|
Gewicht
|
00,7 tot 7,2 kg | ||
| Garantie | 1 jaar | ||
Toepassingen
|
|
|
| Halveringsapparatuur | Vervaardigingssystemen | Medische hulpmiddelen |
PDF-tekeningen
LHG-14-XX-U-IV-Keyway.pdf LHG-14-XX-U-IV-Geen sleutelweg.pdf
LHG-17-XX-U-IV-Keyway.pdf LHG-17-XX-U-IV-Geen sleutelweg.pdf
LHG-20-XX-U-IV.pdf LHG-25-XX-U-IV.pdf LHG-32-XX-U-IV.pdf LHG-40-XX-U-IV.pdf
