Specificatie		Segmentnummer	Verhouding	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Nominaal uitgangsmoment	Nm	enkelvoudig	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	—	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	—	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		dubbel	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	—	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
Roterende traagheid	Kg.cm3	enkelvoudig	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	—	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	—	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		dubbel	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	—	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

Tabel met parameters		Segmentnummer	Verhouding	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Maximaal versnellingsmoment	Nm	1,2	1.8 keer het nominale uitgangsmoment
Noodstopkoppel	Nm	1,2	3 keer het nominale uitgangsmoment
Nominale invoer snelheid	rmp	1	4 tot 20	5000	4000	4000	3000	3000	2200	2000
Nominale invoer snelheid	rmp	2	16 tot 200	5000	4000	4000	3000	3000	3000	2200
Maximale invoer snelheid	rmp	1	4 tot 20	10000	8000	8000	6000	6000	4000	3500
Maximale invoer snelheid	rmp	2	16 tot 200	10000	8000	8000	6000	6000	4000	3500
Ultraprecise terugslag	arcmin	1	4 tot 20	—	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Ultraprecise terugslag	arcmin	2	16 tot 200	—	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Precieze terugslag	arcmin	1	4 tot 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Precieze terugslag	arcmin	2	16 tot 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standaard tegenreactie	arcmin	1	4 tot 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standaard tegenreactie	arcmin	2	16 tot 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Orsionele stijfheid	Nm/arcmin	1,2	4 ~ 200	13	31	95	183	529	1030	1421
Max. radiale kracht	N	1,2	4 ~ 200	2300	4100	9400	15000	25600	42000	59800
Max. askracht	N	1,2	4 ~ 200	1055	2980	5600	9300	19000	33400	59000
Tiltmoment	Nm	1,2	4 ~ 200	94	198	482	1090	4030	6100	8500
Leven in dienst	hrs	1,2	4 ~ 200	20000 uur ((continuous operation 10000 uur)
Efficiëntie	%	1	4 tot 20	≥ 95%
Efficiëntie	%	2	16 tot 200	≥92%
Gewicht	kg	1	4 tot 20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
Gewicht	kg	2	16 tot 200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
Werktemperatuur	°C	1,2	4 ~ 200	-10°C-90°C
Glijmiddel		1,2	4 ~ 200	Synthetische vetten
Beschermingsklasse		1,2	4 ~ 200	IP65
Montagepositie		1,2	4 ~ 200	In welke richting dan ook.
Ruisniveau (N1=3000 t/min, zonder lading)	dB ((A)	1	4 tot 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74
Ruisniveau (N1=3000 t/min, zonder lading)	dB ((A)	2	16 tot 200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74

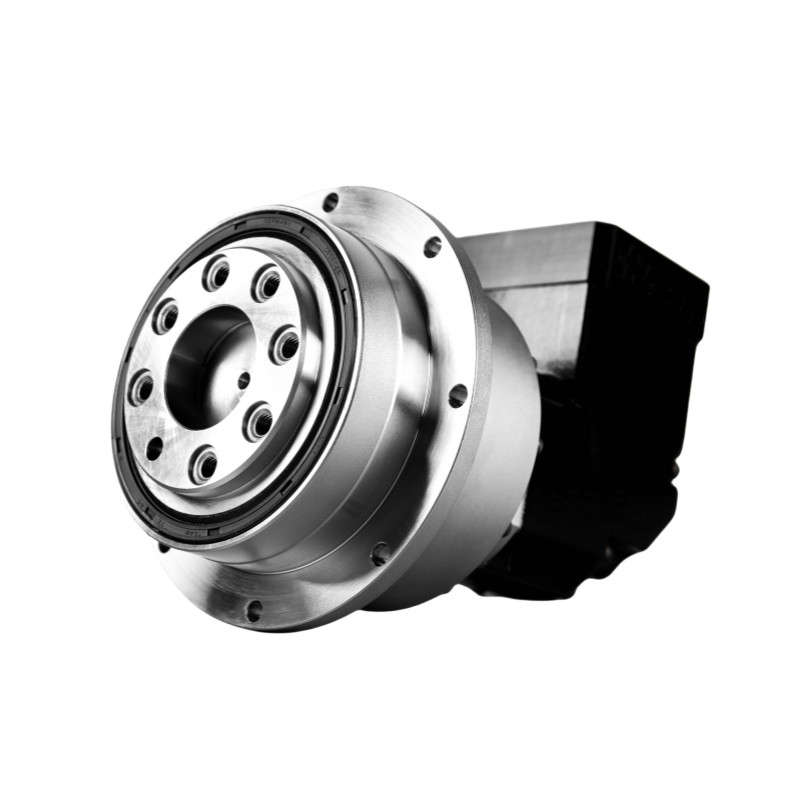

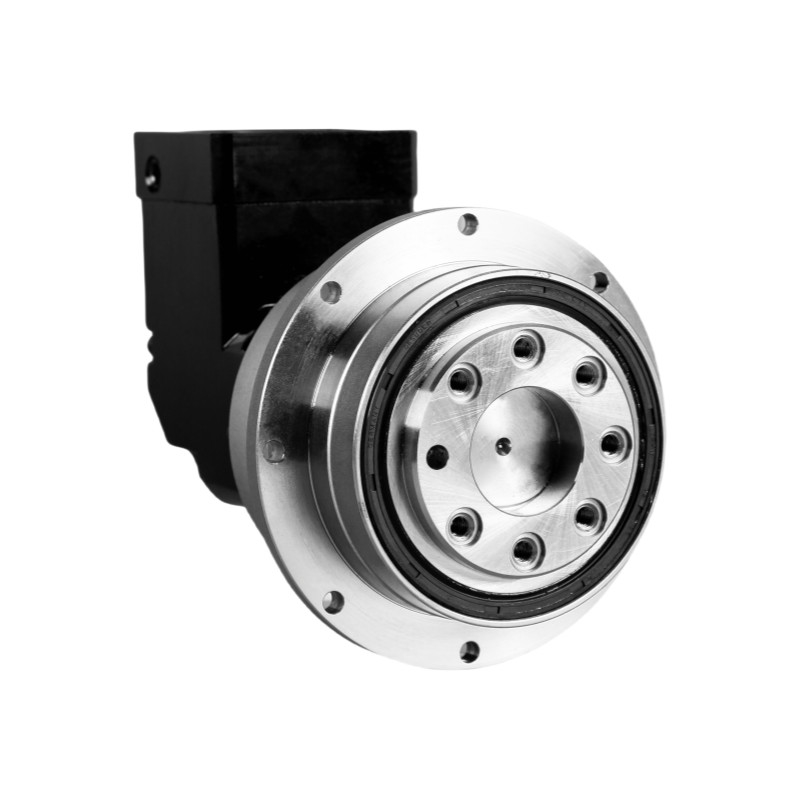

Krachttransmissie Rechte hoek versnellingsbak Holle schacht aandrijving Op maat
