Plaats van herkomst:
Jiangsu, China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
LSN-11-XX-U-I
De harmonische aandrijving van Giant Precision is van nul tot laag.Het biedt de hoogste precisie van de transmissie en kan een hoge ratio reductie in een enkele fase met minimale traagheid te ondersteunenHet zeer nauwkeurige, koppeldichte ontwerp maakt de harmonische aandrijving tot de ideale oplossing voor precisiebeheersingstoepassingen.
Onze Giant Precision Harmonic Drive-serie bevat een breed scala aan versnellingsopties voor spanningsgolven.
 |
|
Belangrijke kenmerken van de harmonische aandrijving
Specificaties van de harmonische aandrijving
Tabel met nominale parameters
| Model | Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee. |
Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee. |
Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Uur | ||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17.0 | 1.73 | 8500 | 3500 | ≤ 30 | 0.17 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8.0 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5.0 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25.0 | 2.55 | 10000 | |||||
| Belangrijkste kenmerken van LSN-11-XX-U-I ultralichte spanningsgolfverminderaar | |||
| Producten | Lichtgewicht Model 11 Harmonische aandrijving | ||
|
Materiaal
|
Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen | ||
|
Verminderingsgraad
|
50, 80, 100 | ||
|
Reactie
|
Minder dan 30 arc sec | ||
|
Gemiddelde invoersnelheid
|
3500 r/min | ||
|
Maximale invoer snelheid
|
8500 r/min | ||
|
Ontwerp van het leven
|
10000 uur | ||
|
Model
|
8 | ||
|
Gewicht
|
0.17 kg | ||
| Garantie | 1 jaar | ||
| Voortgangstijd | 2 4 weken | ||
| Toepassing | Robotica en automatisering, halfgeleiderapparatuur, ruimtevaart | ||

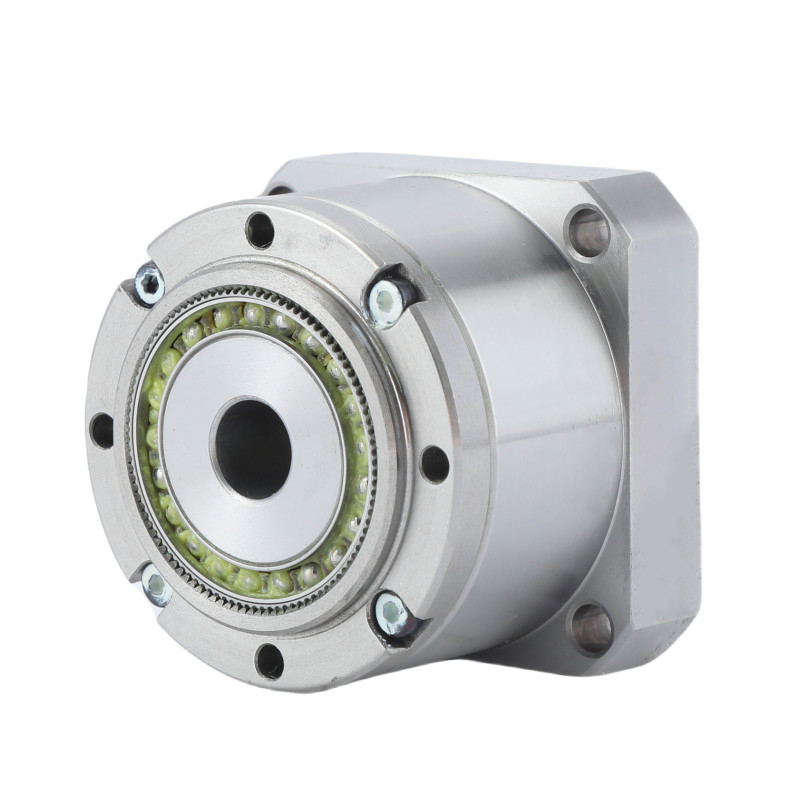

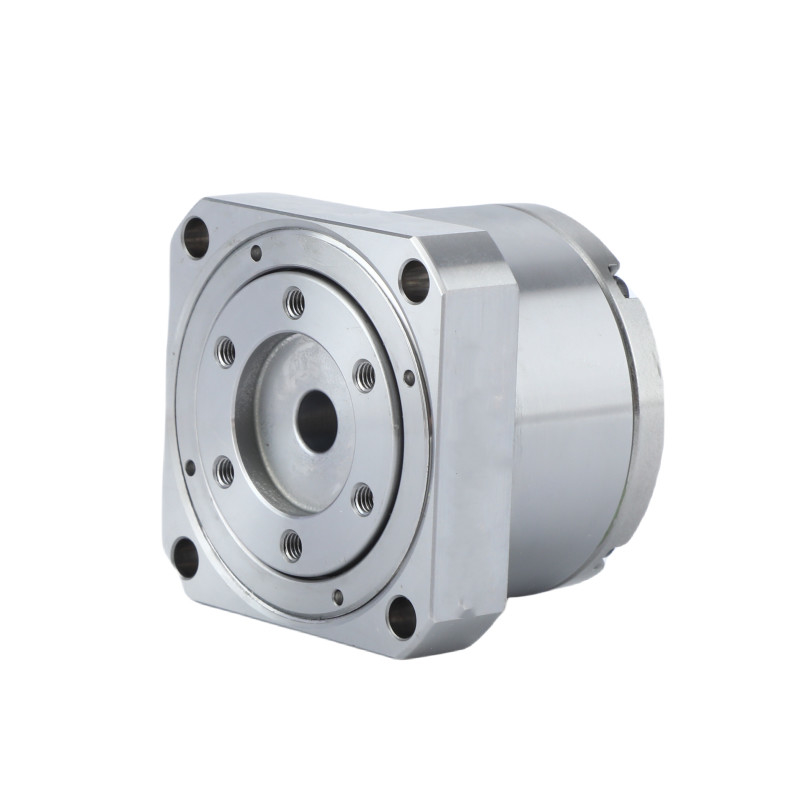

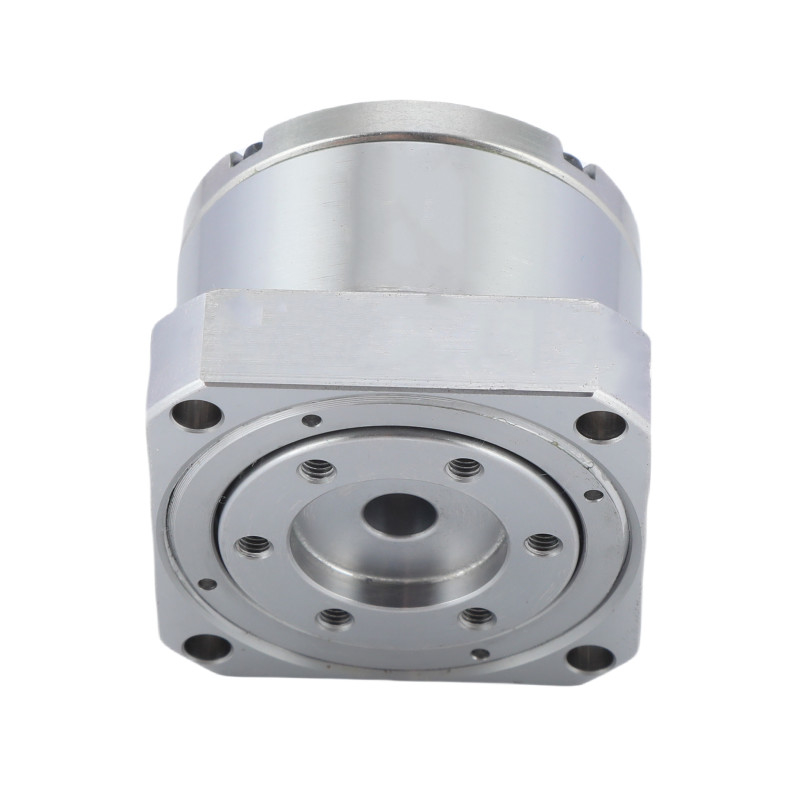

Gedetailleerde afbeeldingen
Toepassingen
|
|
|
| Industriële robots | Luchtvaart | Vervaardigingssystemen |
PDF-tekeningen
