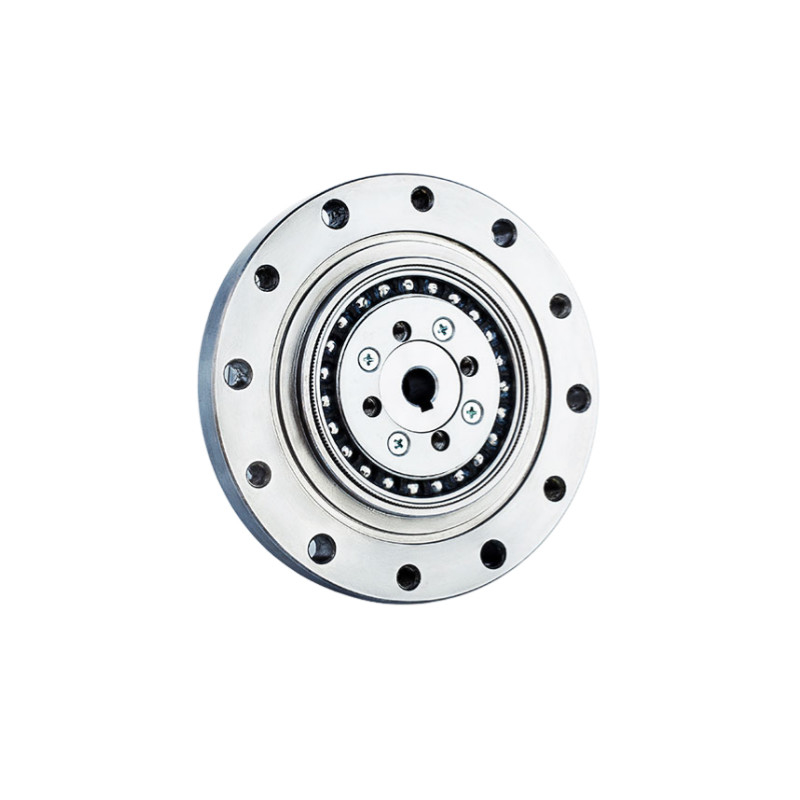

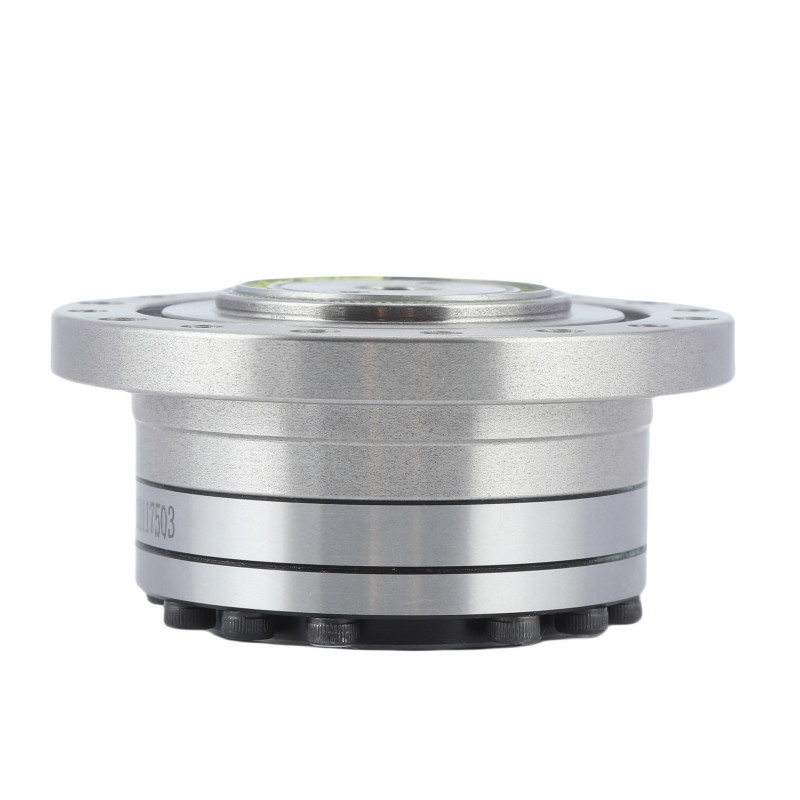

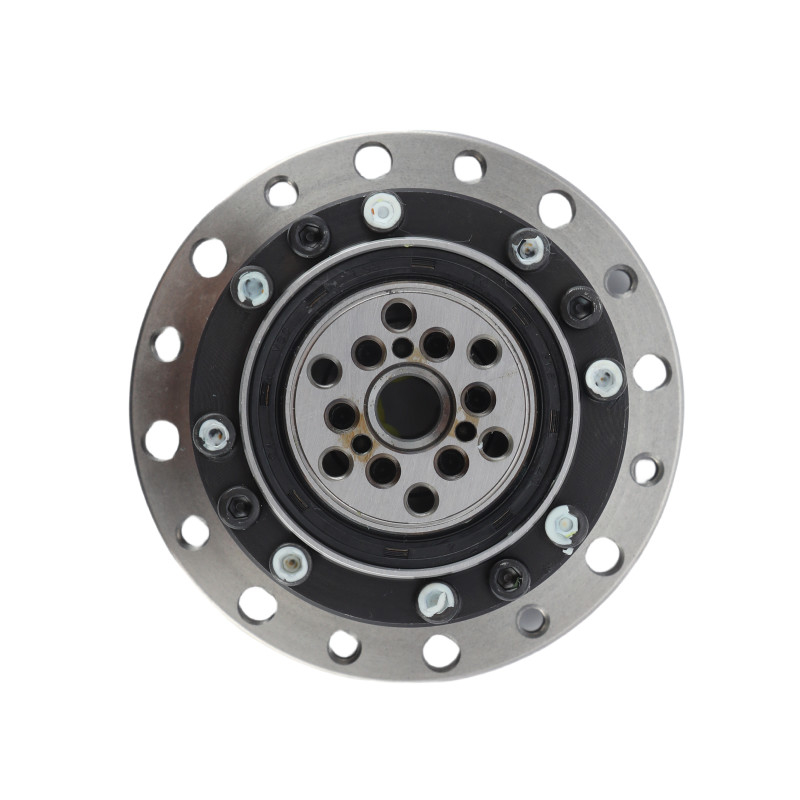

Name: 8500 r/min Nul terugslagverminder Spanningsgolf aandrijving Harmonische versnelling
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-U-I
Availability: InStock

Thuis > producten > Harmonische Aandrijving >

8500 r/min Nul terugslagverminder Spanningsgolf aandrijving Harmonische versnelling

8500r/Min nul-backlash-reducer

nul-backlash-reducer Harmonische versnelling

Nul terugslag spanningsgolf aandrijving

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LSS-14-XX-U-I

Neem contact met ons op

Vraag een offerte

8500 r/min Nul terugslagverminder Spanningsgolf aandrijving Harmonische versnelling

Productgegevens

Model:

Producten:

Model 14 LSS - I Harmonische tandwielgroepen

Materiaal:

Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen

Verminderingsgraad:

50:1, 80:1, 100:1, 120:1

Reactie:

≤ 20 arc sec

Nominaal koppel bij 2000 r/min invoer:

5.4 tot en met 7,8 Nm

Maximale invoersnelheid:

8500 R/min

Ontwerp van het leven:

15000 uur

Gewicht:

0,51 kg

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

8500 r/min Nul terugslagverminder Spanningsgolf aandrijving Harmonische versnelling

	Waaggeneratoris een elliptisch gevormde kam, meestal voorzien van kogellagers, die in de flexspline wordt geplaatst.
	Flexsplineis een dunwandig, flexibel cilindrisch onderdeel met buitenste tanden.De flexspline heeft minder tanden dan de circulaire spline.
	Cirkelvormige spleenDit is een stijve cirkelvormige ring met binnentanden die samenwerken met de buitentanden van de flexspline.

Parametertabel

Model		14
Verlagingsgraad		50	80	100	120
Nominaal koppel bij 2000 r/min invoer	Nm	5.4	7.8	7.8	7.8
Nominaal koppel bij 2000 r/min invoer	kgfm	0.55	0.8	0.8	0.8
Toegestane maximale koppel bij start en stop	Nm	18	23	28	28
Toegestane maximale koppel bij start en stop	kgfm	1.8	2.4	2.9	2.9
Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting	Nm	6.9	11	11	11
	kgfm	0.7	1.1	1.1	1.1
Maximaal toelaatbaar momentoment	Nm	35	47	54	54
Maximaal toelaatbaar momentoment	kgfm	3.6	4.8	5.5	5.5
Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee.	r/min	8500
Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee.	r/min	3500
Reactie	Arc Sec	≤ 20
Gewicht	kg	0.51
Levensduur van het ontwerp	Uur	10000	15000	15000	15000

Belangrijkste kenmerken van LSS - I-serie Model 14 Harmonische versnellingen
Producten	Harmonische versnellingsonderdelen
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50:1, 80:1, 100:1, 120:1
Reactie	Minder dan 20 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	15000 uur
Model	14
Gewicht	0.51 kg
Garantie	1 jaar

Toepassingen


CNC-machines	halfgeleidersysteem	Industriële robots
