Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
LSS-17-XX-U-I
Robotica Harmonische aandrijving Motor Reductie Gear Circulaire Spline
 |
Waaggenerator is meestal een elliptische kogellager die in de flexspline past.waardoor het zich met de tanden van de cirkelvormige spline in twee tegengestelde gebieden bemoeit. Flexspline is een dun, flexibel, cilindrisch tandwiel met buitenste tanden. Cirkelvormige spleen is een stijve ring met binnentanden.De wisselwerking tussen de tanden van de cirkelvormige spline en de flexspline genereert de versnellingsband reductie. |
Operatie
|
Specificaties
| Model | 17 | |||||
| Verlagingsgraad | 50 | 80 | 100 | 120 | ||
| Nominaal koppel bij 2000 r/min invoer | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Toegestane maximale koppel bij start en stop | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| Maximaal toelaatbaar momentoment | Nm | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee. |
r/min | 7300 | ||||
|
Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee. |
r/min | 3500 | ||||
| Reactie | Arc Sec | ≤ 20 | ||||
| Gewicht | kg | 0.67 | ||||
| Levensduur van het ontwerp | Uur | 10000 | 15000 | 15000 | 15000 | |

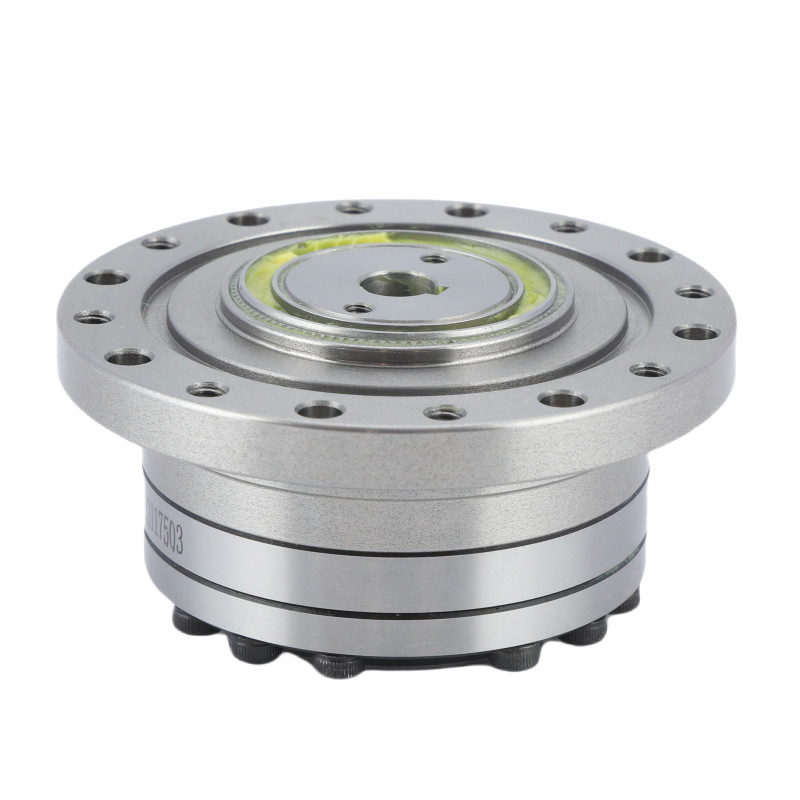

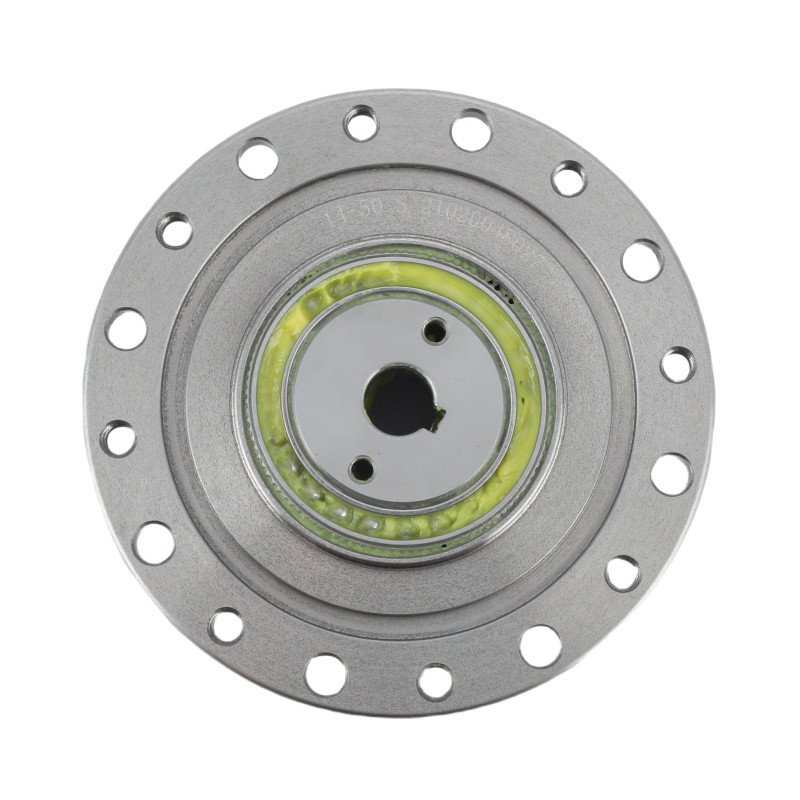

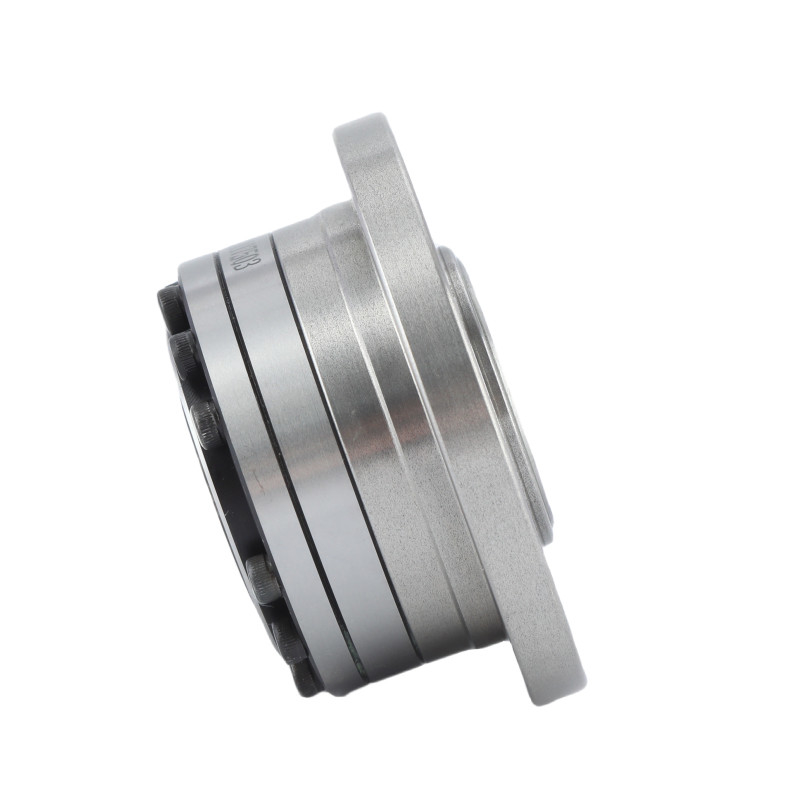

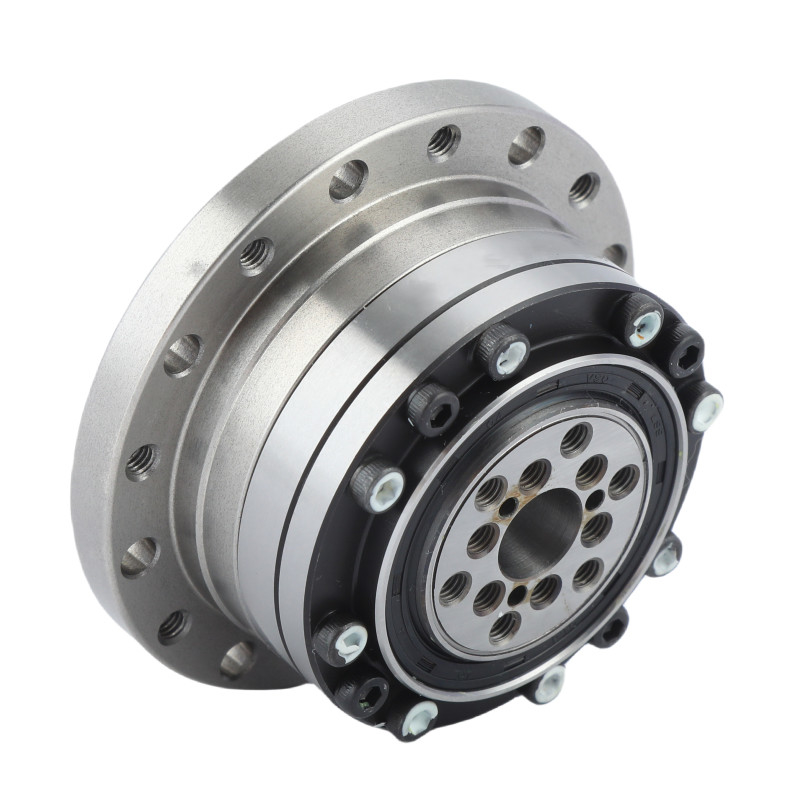

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van LSS - I-serie Model 17 Harmonische versnellingen | |||
| Producten | Verminder van spanningsgolven model 17 | ||
|
Materiaal
|
Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen | ||
|
Verminderingsgraad
|
50:1, 80:1, 100:1, 120:1 | ||
|
Reactie
|
Minder dan 20 arc sec | ||
|
Gemiddelde invoersnelheid
|
3500 r/min | ||
|
Maximale invoer snelheid
|
7300 r/min | ||
|
Ontwerp van het leven
|
15000 uur | ||
|
Model
|
17 | ||
|
Gewicht
|
0.67 kg | ||
| Garantie | 1 jaar | ||
Toepassingen
|
|
|
|
| Industriële robots | Medische hulpmiddelen | Vervaardigingssystemen | halfgeleidersysteem |
