Plaats van herkomst:
Jiangsu, China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
RV - E met flenzen
Toepassingen vanRV - E met flenster-verminderingsversnellingshoofdRobotica: in ruime mate in robotverbindingen gebruikt, zorgen voor de precisie en de sterkte die nodig zijn voor verschillende taken, zoals lassen, monteren en het verwerken van materiaal.
Werktuigmachines: zorgt voor een nauwkeurige positionering en bewegingscontrole, cruciaal voor nauwkeurige bewerkingen.
Geautomatiseerde productie: vergroten van de precisie en efficiëntie in geautomatiseerde productielijnen, waarbij repetitieve taken betrouwbaar worden afgehandeld.
SpEficiënties
Parametertabel van RV - E met Flanged-serie
| Model | Verlagingsgraad | Verminderingsraten | Dimensionele tekening | ||||||||||||
| Nominaal koppel | Nominale uitgangs snelheid | Levensduur van het ontwerp | Toegestane versnelling/ vertragingskoppel |
Momenteel max. toegestaan koppel |
Toegestane invoer snelheid | Toegestane uitgangs snelheid | Referentiewaarde van de uitgangsversnelling ((het nominale koppel loopt continu) | Reactie | Verlies van beweging | Torsiestrijdheid (referentiewaarde) |
Startprestatie | Toegelaten koppel | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min.) | (arc.min.) | (Nm/arc.min.) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

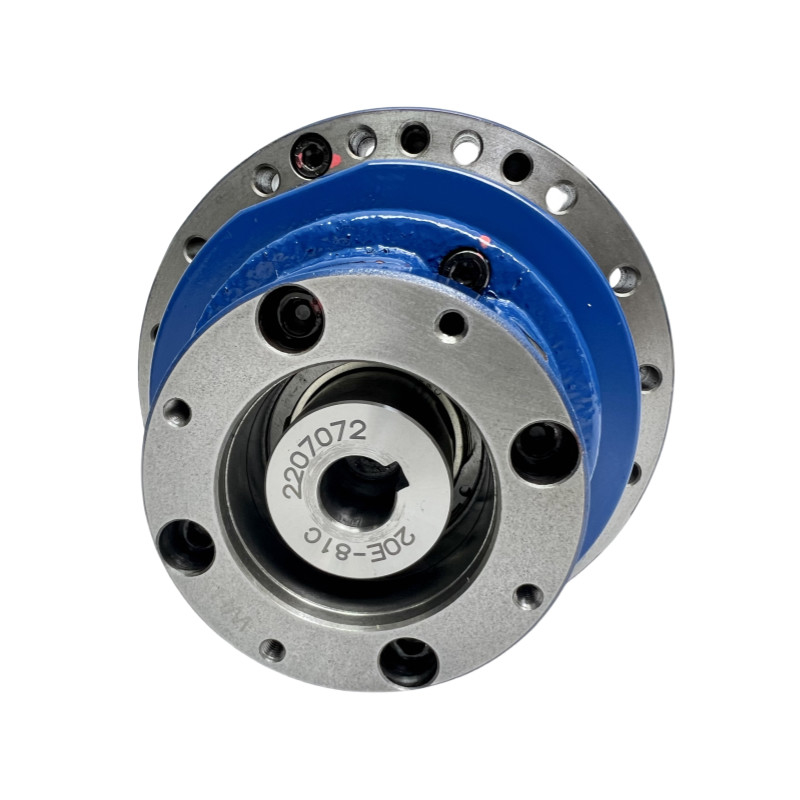

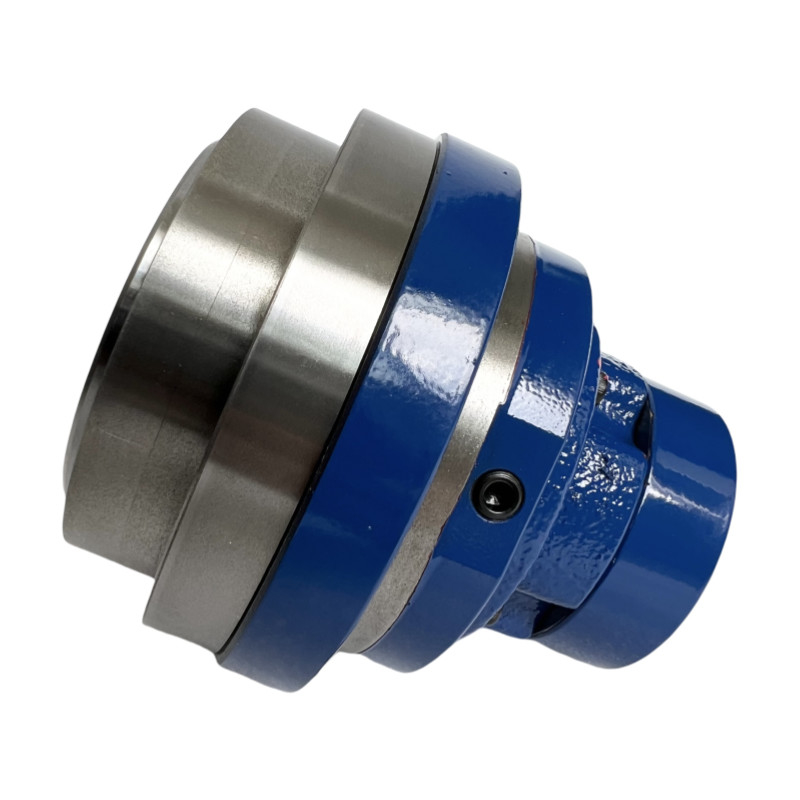

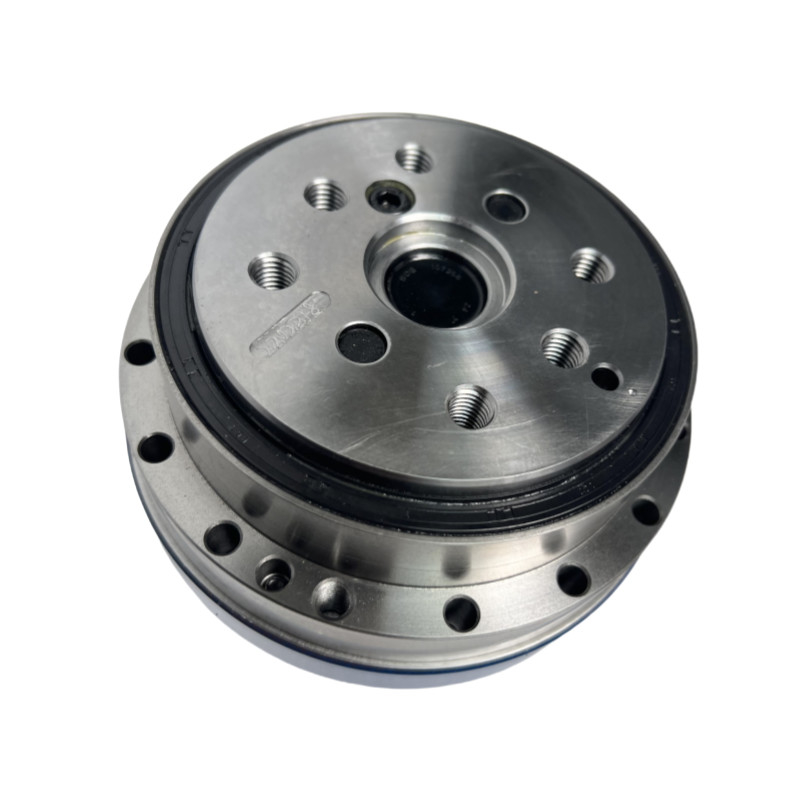

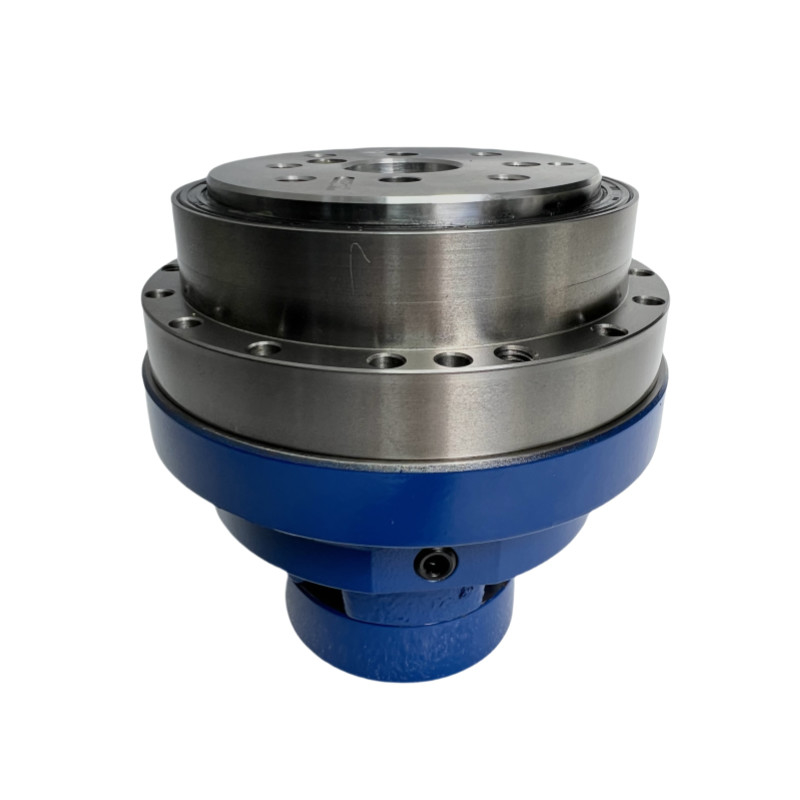

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van RV - E met flankserie | |||
| Producten | RV - E met flenster-verminderingsversnellingshoofd | ||
|
Materiaal
|
Staal, aluminium | ||
|
Nominaal koppel
|
167 tot 1078 Nm | ||
| Nominale uitgangs snelheid | 15 r/min | ||
|
Reactie
|
Max. 1 boogmin. |
||
| Toegelaten versnellings-/vertragingskoppel | 412 tot 2695 Nm | ||
|
Verlies van beweging
|
Max. 1 boogmin. | ||
|
Model
|
BX20E, BX40E, BX80E, BX110E |
||
| Kleur | Slipper | ||
| Startprestatie | 75% | ||
| Levensduur van het ontwerp | 6000 uur | ||
| Kenmerken | Hoge koppelcapaciteit, minimale terugslag, duurzaamheid en robuustheid | ||
| Garantie | 1 jaar | ||
Toepassing
