Name: Bewegingscontrole Harmonisch versnellingshoofd Spanningsgolfsnelheidsreducer voor robotica en ruimtevaart
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-25-XX-U-II
Availability: InStock

Thuis > producten > Harmonische Aandrijving >

Bewegingscontrole Harmonisch versnellingshoofd Spanningsgolfsnelheidsreducer voor robotica en ruimtevaart

Harmonisch versnellingshoofd voor bewegingscontrole

Robotica harmonisch versnellingshoofd

Harmonische snelheidsreducer voor robotica

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LSS-25-XX-U-II

Neem contact met ons op

Vraag een offerte

Bewegingscontrole Harmonisch versnellingshoofd Spanningsgolfsnelheidsreducer voor robotica en ruimtevaart

Productgegevens

Model:

Producten:

Model 25 Harmonische reducer

Componenten:

Waaggenerator, Flexspline, Circulaire Spline

Verminderingsgraad:

50:1, 80:1, 100:1, 120:1

Reactie:

≤ 20 arc sec

Maximale invoersnelheid:

5600 r/min

Ontwerp van het leven:

15000 uur

Voordelen:

Hoge koppelcapaciteit, hoge precisie en lage terugslag

Gewicht:

1.46kg

Toepassing:

Robotica, luchtvaart, medische apparatuur, industriële machines, telecommunicatie, hernieuwbare ener

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

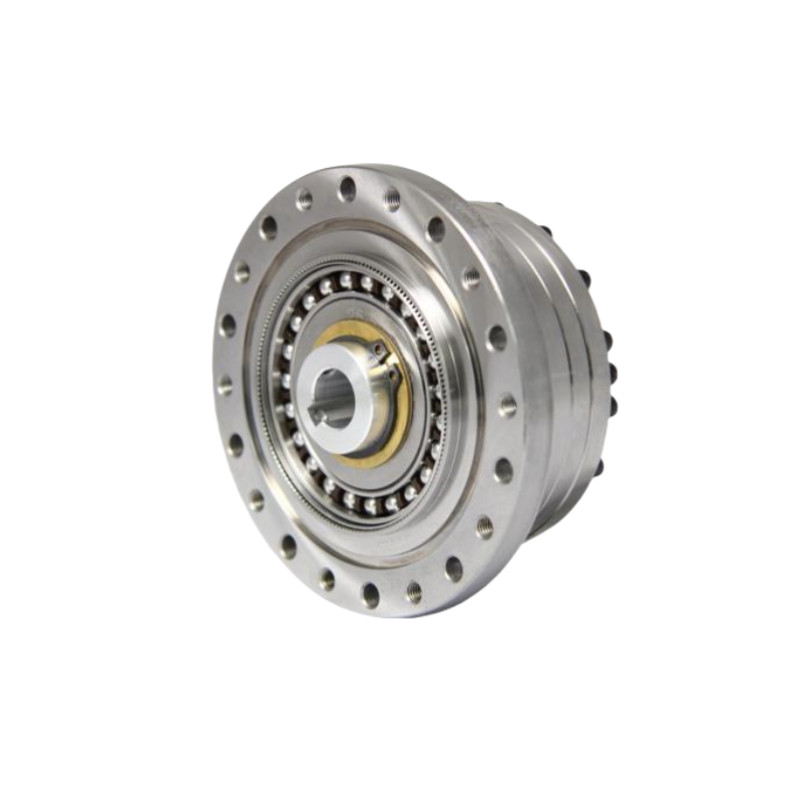

Bewegingscontrole Harmonisch versnellingshoofd Spanningsgolfsnelheidsreducer voor robotica en ruimtevaart 0

Hoe het werkt

Naarmate de golfgenerator draait, vervormt deze de flexspline, waardoor de tanden van de flexspline op twee tegengestelde punten met de tanden van de cirkelvormige spline in contact komen.
Omdat de flexspline minder tanden heeft dan de cirkelvormige spline, zorgt elke rotatie van de golfgenerator ervoor dat de flexspline iets beweegt ten opzichte van de cirkelvormige spline.
Dit verschil in de aantal tanden resulteert in een hoge reductieverhouding, waardoor de uitgangsbeweging nauwkeurig kan worden bestuurd met minimale terugslag.

Model		25
Verlagingsgraad		50	80	100	120
Nominaal koppel bij 2000 r/min invoer	Nm	39	63	67	67
Nominaal koppel bij 2000 r/min invoer	kgfm	4	6.4	6.8	6.8
Toegestane maximale koppel bij start en stop	Nm	98	137	157	167
Toegestane maximale koppel bij start en stop	kgfm	10	14	16	17
Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting	Nm	55	87	108	108
	kgfm	5.6	8.9	11	11
Maximaal toelaatbaar momentoment	Nm	186	255	284	304
Maximaal toelaatbaar momentoment	kgfm	19	26	29	31
Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee.	r/min	5600
Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee.	r/min	3500
Reactie	Arc Sec	≤ 10
Gewicht	kg	1.46
Levensduur van het ontwerp	Uur	10000	15000	15000	15000

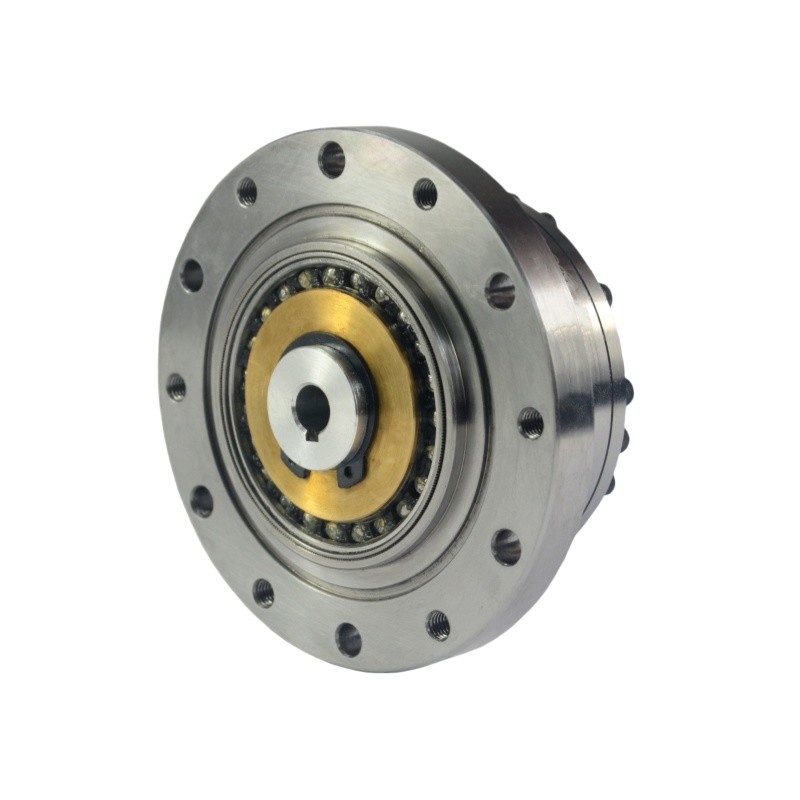

Bewegingscontrole Harmonisch versnellingshoofd Spanningsgolfsnelheidsreducer voor robotica en ruimtevaart 2

	Belangrijkste kenmerken van LSS-II model 25 harmonische versnellingsmiddelen
	Producten	Model 25 Harmonische aandrijving
	Componenten	Waaggenerator, Flexspline, Circulaire Spline
	Verminderingsgraad	50:1, 80:1, 100:1, 120:1
	Reactie	Minder dan 20 arc sec
	Gemiddelde invoersnelheid	5600 r/min
	Maximale invoer snelheid	3500 r/min
	Ontwerp van het leven	15000 uur
	Model	25
	Gewicht	1.46 kg
	Garantie	1 jaar
