Thuis > producten > Harmonische Aandrijving >
Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min

Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min

8500 r/min harmonische aandrijving van de golfgenerator

golfgenerator harmonische aandrijving versnellingsbak

Harmonische versnellingsbakverminder

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LHT-14-XX-U-III

Neem contact met ons op
Vraag een offerte
Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min
Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min
Productgegevens
Producten:
Model 14 Harmonische reducer
Componenten:
Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad:
50:1, 80:1, 100:1, 120:1
Reactie:
≤ 20 arc sec
Maximale invoersnelheid:
8500 R/min
Ontwerp van het leven:
15000 uur
Gewicht:
00,7 kg
Toepassing:
Robotica, ruimtevaart, medische apparatuur
Garantie:
1 jaar
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
To Be Negotiated
Verpakking Details
Doos
Levertijd
3-4 weken
Betalingscondities
T/T
Levering vermogen
20000 stuks per maand
Verwante producten
Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs
Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs
Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs
Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs
Neem contact met ons op
Contact opnemen
Productbeschrijving

Verstelgolfgenerator Harmonische aandrijving Verminderversnellingsbak

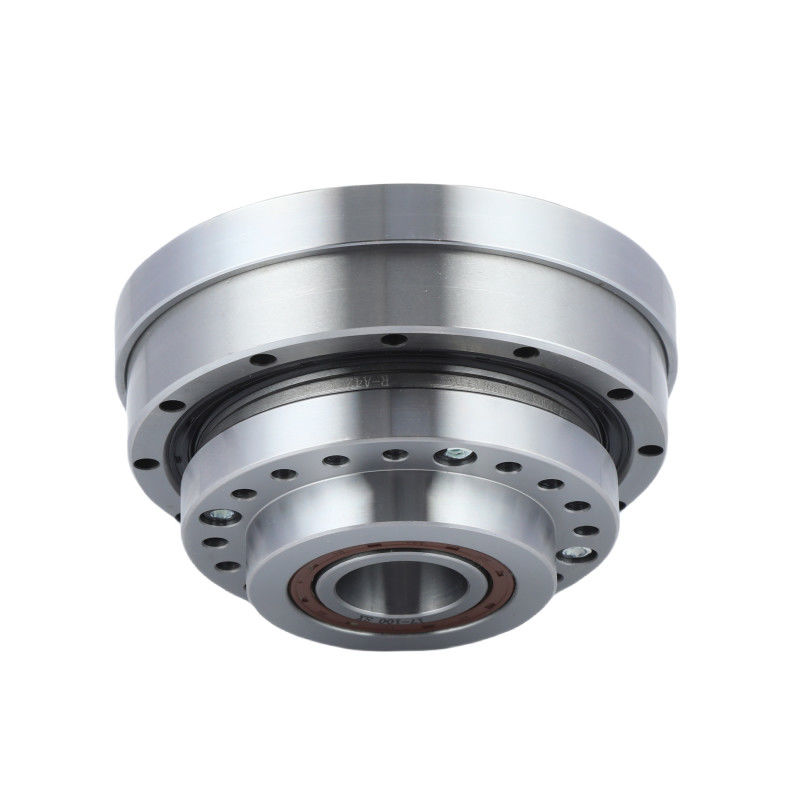

Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 0

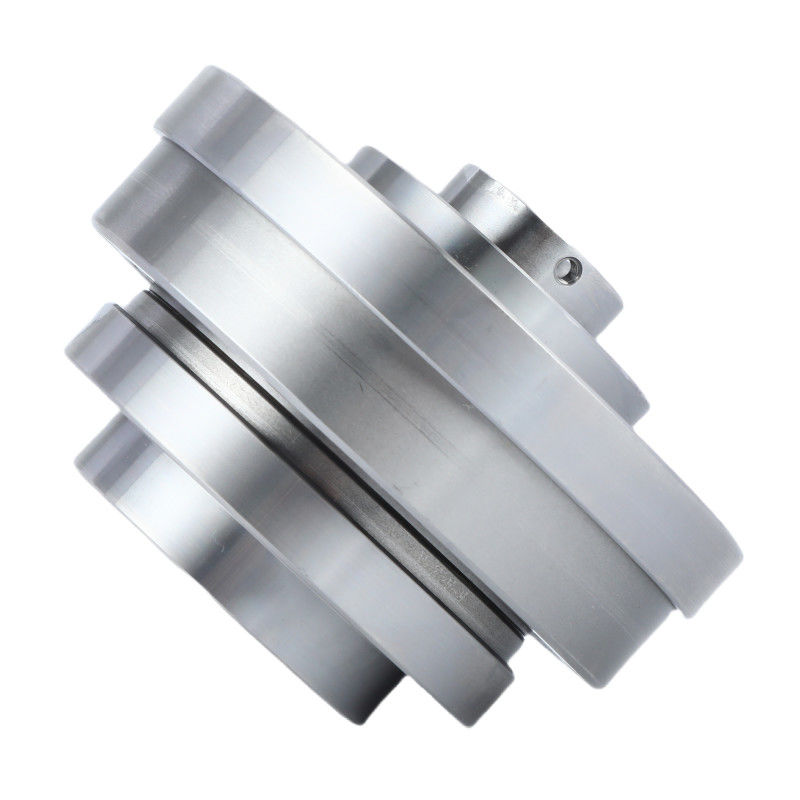

Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 1

Harmonische aandrijving

is een soort versnellingsmechanisme dat wordt gebruikt voor hoge precisiebeheersing. Het bestaat uit drie hoofdcomponenten: een golfgenerator, een flexspline en een cirkelvormige spline.

Kenmerken

  • Hoge nauwkeurigheidHet ontwerp vermindert inherent de terugslag, waardoor zeer nauwkeurige bewegingscontrole mogelijk is.
  • Compacte grootteBiedt hoge reductieverhoudingen in een relatief klein en licht pakket.
  • Hoge koppelcapaciteitKan aanzienlijke belastingen verwerken vanwege de verdeling van de kracht over vele tanden.

Tabel met nominale parameters

Model 14
Verlagingsgraad 50 80 100 120
Nominaal koppel bij 2000 r/min invoer Nm 5.4 7.8 7.8 7.8
kgfm 0.55 0.8 0.8 0.8
Toegestane maximale koppel bij start en stop Nm 18 23 28 28
kgfm 1.8 2.4 2.9 2.9
Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting Nm 6.9 11 11 11
kgfm 0.7 1.1 1.1 1.1
Maximaal toelaatbaar momentoment Nm 35 47 54 54
kgfm 3.6 4.8 5.5 5.5
Toegestane maximale ingangsrotatiesnelheid
- Ik heb geen idee.		 r/min 8500
Toegestane gemiddelde inlaatrotatiesnelheid
- Ik heb geen idee.		 r/min 3500
Reactie Arc Sec ≤ 20
Gewicht kg 0.7
Levensduur van het ontwerp Uur 10000 15000 15000 15000

Gedetailleerde afbeeldingen

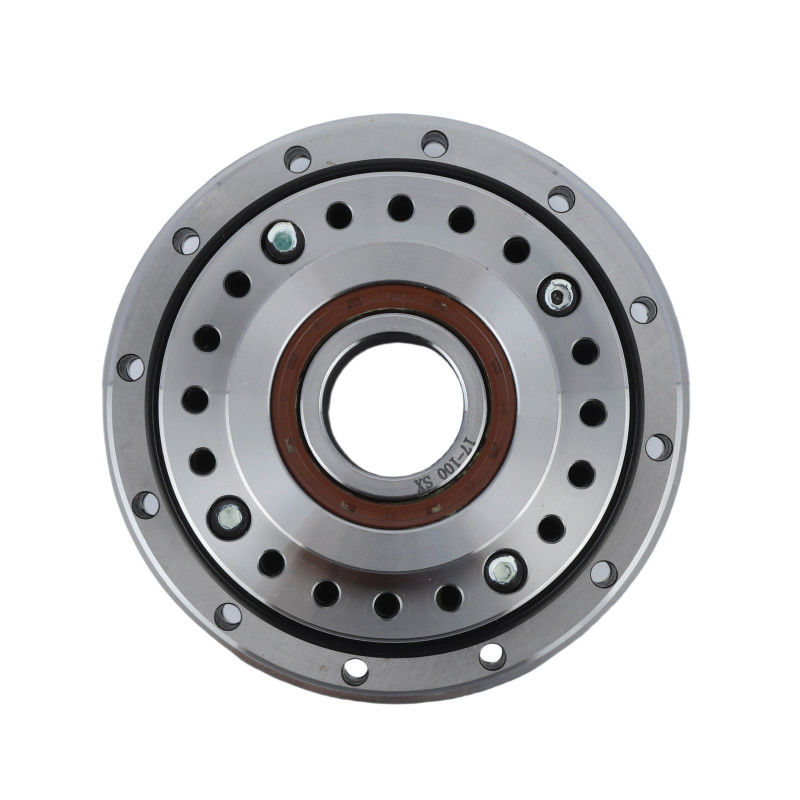

Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 2

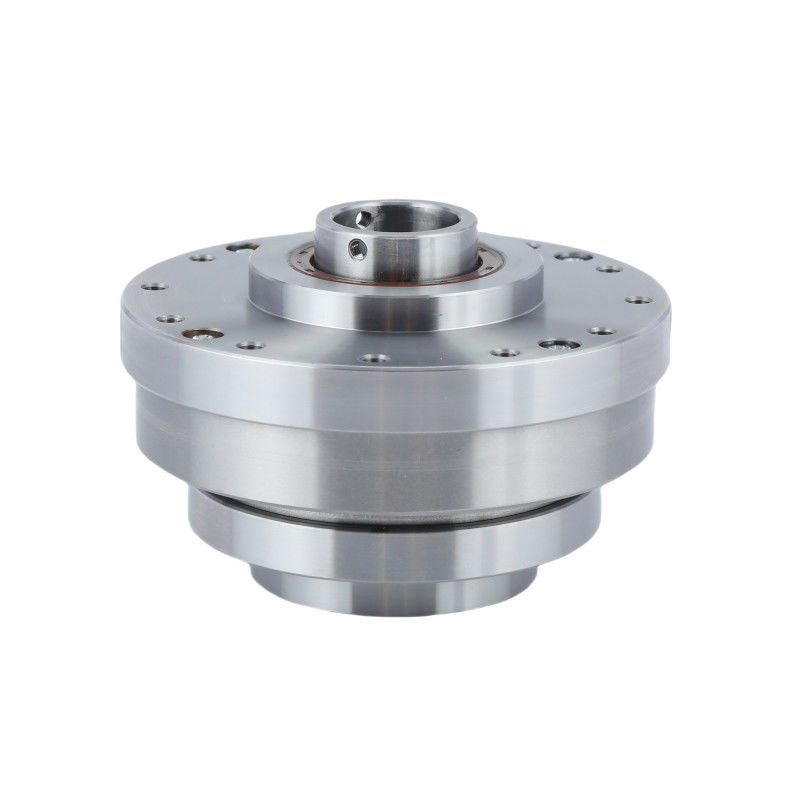

Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 3

Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 4

Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 5 Belangrijkste kenmerken van LHT-III model 14 harmonische versnellingsonderdelen
Producten Model 14 Harmonische aandrijving
Componenten
 Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad
 50:1, 80:1, 100:1, 120:1
Reactie
 Minder dan 20 arc sec
Gemiddelde invoersnelheid
 8500 r/min
Maximale invoer snelheid
 3500 r/min
Ontwerp van het leven
 15000 uur
Model
 14
Gewicht
 00,7 kg
Garantie 1 jaar

Toepassing

Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 6   Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 7   Verstelgolfgenerator Harmonische aandrijving Verminderaar versnellingsbak 8500 r/min 8
Industriële robots CNC-machines Luchtvaart
