Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering

Industriële spanningswave-uitrusting

Automatisch spanningsgolfapparaat

Automatische versnellingsbakken voor spanningsgolven

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LHT-17-XX-U-III

Neem contact met ons op
Vraag een offerte

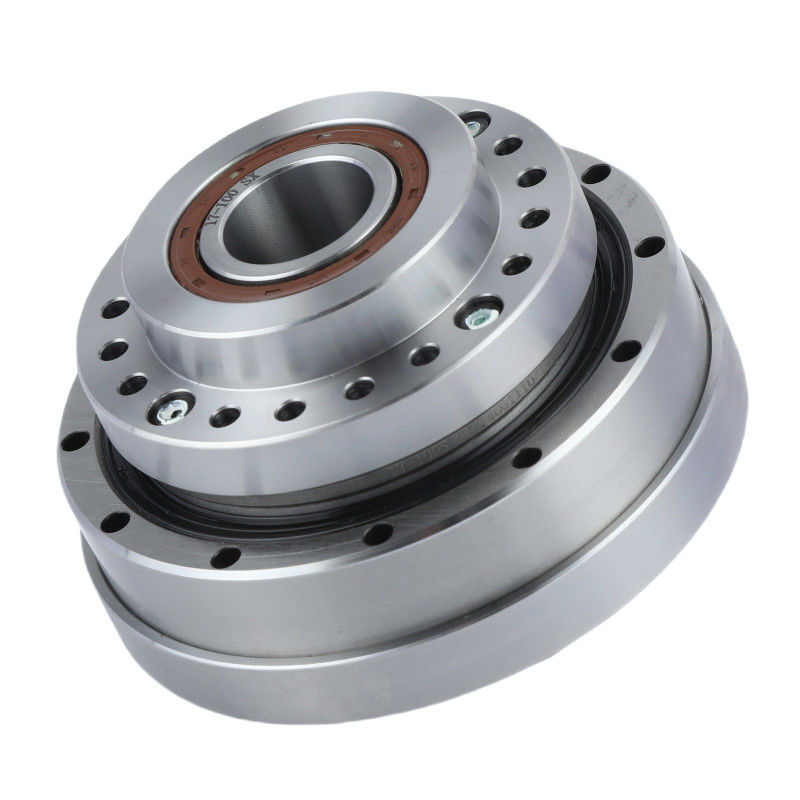

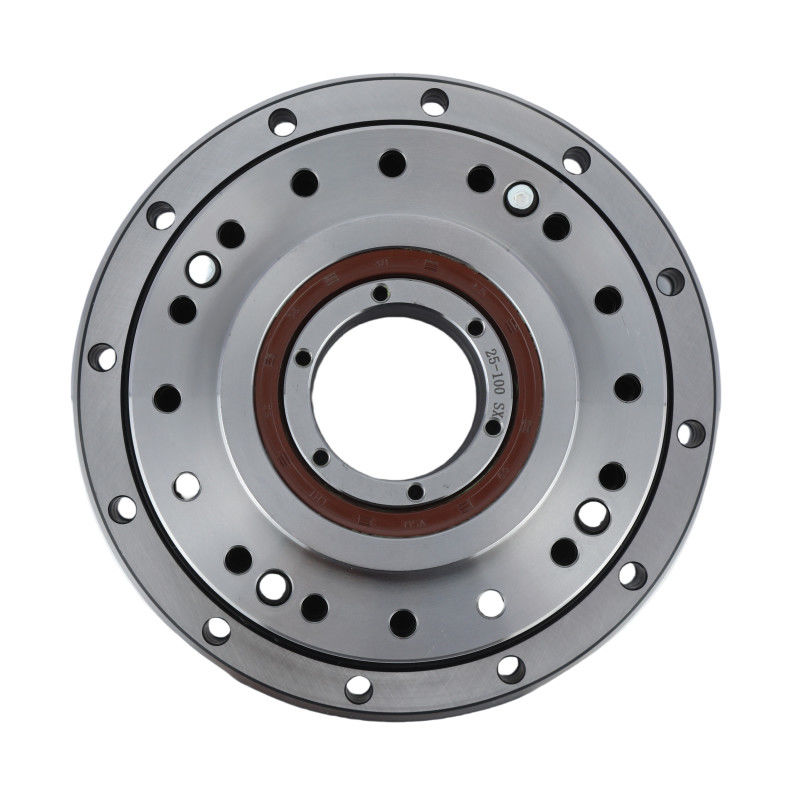

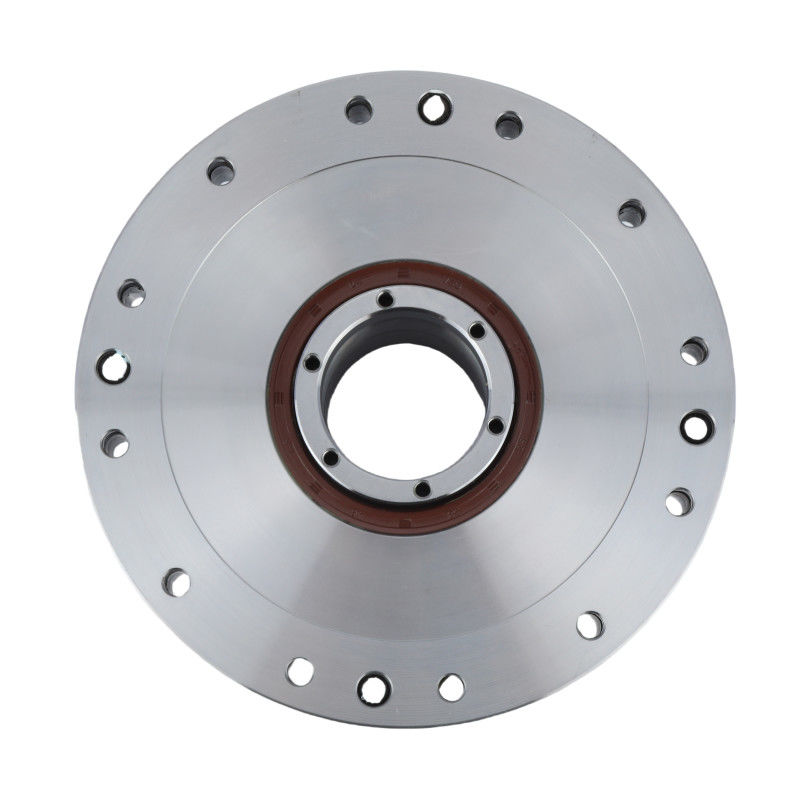

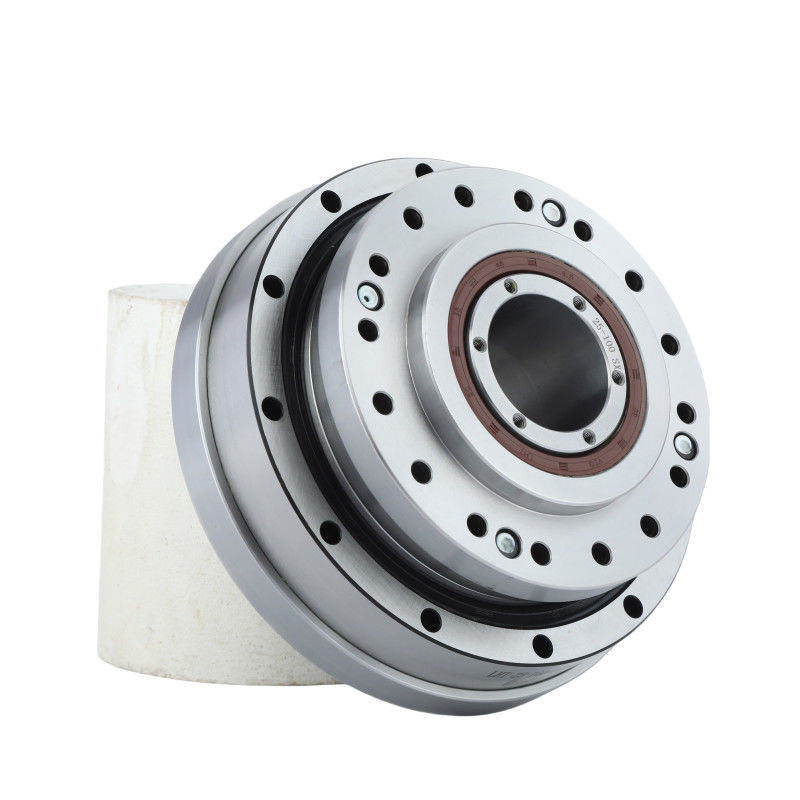

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering
Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering
Productgegevens
Producten:
Model 17 Harmonische reducer
Componenten:
Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad:
50:1, 80:1, 100:1, 120:1
Reactie:
≤ 20 arc sec
Maximale invoersnelheid:
7300 r/min
Gemiddelde invoersnelheid:
3500 r/min
Ontwerp van het leven:
15000 uur
Gewicht:
0.99kg
Toepassing:
Robotica, ruimtevaart, medische apparatuur
Garantie:
1 jaar
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
To Be Negotiated
Verpakking Details
Doos
Levertijd
3-4 weken
Betalingscondities
T/T
Levering vermogen
20000 stuks per maand
Verwante producten
Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs
Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs
Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs
Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs
Neem contact met ons op
Contact opnemen
Productbeschrijving

Hoogprecisie Harmonische aandrijving Spanning golf versnellingsbakken Reducer

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 0

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 1



Hoge nauwkeurigheid

  • Zero Backlash: Harmonische aandrijvingen staan bekend om hun bijna-nul-backlash, wat betekent dat er minimaal spel tussen de mesh tanden.
  • Hoge positiegewogenheid: het ontwerp maakt zeer nauwkeurige positionering mogelijk, wat essentieel is voor toepassingen die precieze bewegingen vereisen.

Hoge koppelcapaciteit

  • Compact en lichtgewicht: Ondanks hun kleine grootte kunnen harmonische aandrijvingen een grote hoeveelheid koppel overbrengen, waardoor ze efficiënt zijn voor gebruik in ruimtebeperkte toepassingen.
  • Koppeldichtheid: Ze bieden een hoge koppel-gewichtverhouding, wat gunstig is voor robotica- en ruimtevaarttoepassingen.



Tabel met nominale parameters

Model 17
Verlagingsgraad 50 80 100 120
Nominaal koppel bij 2000 r/min invoer Nm 16 22 24 24
kgfm 1.6 2.2 2.4 2.4
Toegestane maximale koppel bij start en stop Nm 34 43 54 54
kgfm 3.5 4.4 5.5 5.5
Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting Nm 26 27 39 39
kgfm 2.6 2.7 4 4
Maximaal toelaatbaar momentoment Nm 70 87 110 86
kgfm 7.1 8.9 11 8.8
Toegestane maximale ingangsrotatiesnelheid
- Ik heb geen idee.		 r/min 7300
Toegestane gemiddelde inlaatrotatiesnelheid
- Ik heb geen idee.		 r/min 3500
Reactie Arc Sec ≤ 20
Gewicht kg 0.99
Levensduur van het ontwerp Uur 10000 15000 15000 15000

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 2

Gedetailleerde afbeeldingen

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 3

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 4

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 5

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 6

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 7 Belangrijkste kenmerken van LHT - III model 17 harmonische versnellingsonderdelen
Producten Model 17 Harmonische aandrijving
Componenten
 Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad
 50:1, 80:1, 100:1, 120:1
Reactie
 Minder dan 20 arc sec
Gemiddelde invoersnelheid
 7300 r/min
Maximale invoer snelheid
 3500 r/min
Ontwerp van het leven
 15000 uur
Model
 17
Gewicht
 00,99 kg
Garantie 1 jaar

Toepassingen

Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 8 Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 9 Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 10
3D-printen en papier maken Medische hulpmiddelen Optische machines
Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 11 Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 12 Harmonische aandrijving Strainwave versnellingsbakken Reducer voor industriële automatisering 13
Luchtvaart Huamnoïde robots Industriële robots
