Specificatie		Segmentnummer	Verhouding	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Nominaal uitgangsmoment	Nm	enkelvoudig	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	—	—	—	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		dubbel	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	—	—	—	—	—	—	—	—	—	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	—
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	—	—	48	125	120	300	560	1200	1800	2900
			70	18	—	48	125	120	300	560	1100	1800	2900
			80	—	—	—	95	100	—	—	—	—	—
			90	—	—	40	95	100	250	460	950	1500	2200
			100	15	—	40	95	100	220	460	950	1400	1900
Roterende traagheid	Kg.cm3	enkelvoudig	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	—	—	—	—	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		dubbel	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	—	—	—	—	—	—	—	—	—	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	—
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	—	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	—	—	—	—	0.13	—	—	—	—	—
			90	—	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

Tabel met parameters		Segmentnummer	Verhouding	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Maximaal versnellingsmoment	Nm	1,2	1.8 keer het nominale uitgangsmoment
Noodstopkoppel	Nm	1,2	3 keer het nominale uitgangsmoment
Nominale invoer snelheid	rmp	1	4 tot 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Nominale invoer snelheid	rmp	2	16 tot 100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Maximale invoer snelheid	rmp	1	4 tot 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Maximale invoer snelheid	rmp	2	16 tot 100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Ultraprecise terugslag	arcmin	1	4 tot 10	—	—	—	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Ultraprecise terugslag	arcmin	2	16 tot 100	—	—	—	—	—	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Precieze terugslag	arcmin	1	4 tot 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Precieze terugslag	arcmin	2	16 tot 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standaard tegenreactie	arcmin	1	4 tot 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standaard tegenreactie	arcmin	2	16 tot 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Orsionele stijfheid	Nm/arcmin	1,2	4 ~ 100	7	10	13	23	31	95	183	529	1030	1421
Max. radiale kracht	N	1,2	4 ~ 100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Max. askracht	N	1,2	4 ~ 100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Tiltmoment	Nm	1,2	4 ~ 100	55	65	94	106	198	482	1090	4030	6100	8500
Leven in dienst	hrs	1,2	16 tot 100	20000 uur ((continuous operation 10000 uur)
Efficiëntie	%	1	4 tot 10	≥97%
Efficiëntie	%	2	16 tot 100	≥ 94%
Gewicht	kg	1	4 tot 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Gewicht	kg	2	16 tot 100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Werktemperatuur	°C	1,2	4 ~ 100	-30 °C-90 °C
Glijmiddel		1,2	4 ~ 100	Synthetische vetten
Beschermingsklasse		1,2	4 ~ 100	IP65
Montagepositie		1,2	4 ~ 100	In welke richting dan ook.
Ruisniveau (N1=3000 t/min, zonder lading)	dB ((A)	1	4 ~ 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
Ruisniveau (N1=3000 t/min, zonder lading)	dB ((A)	2	16 tot 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73

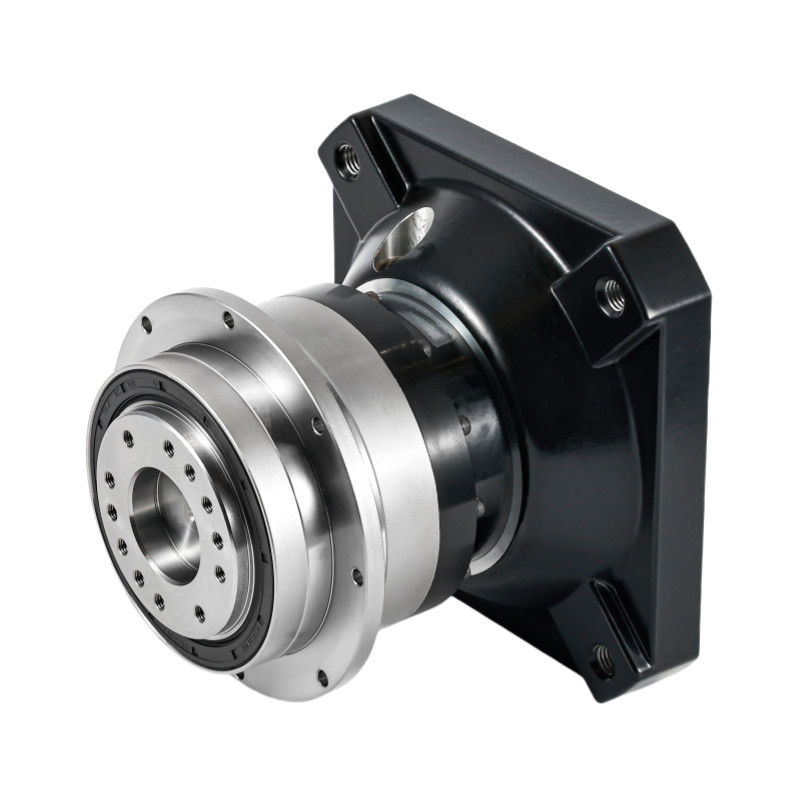

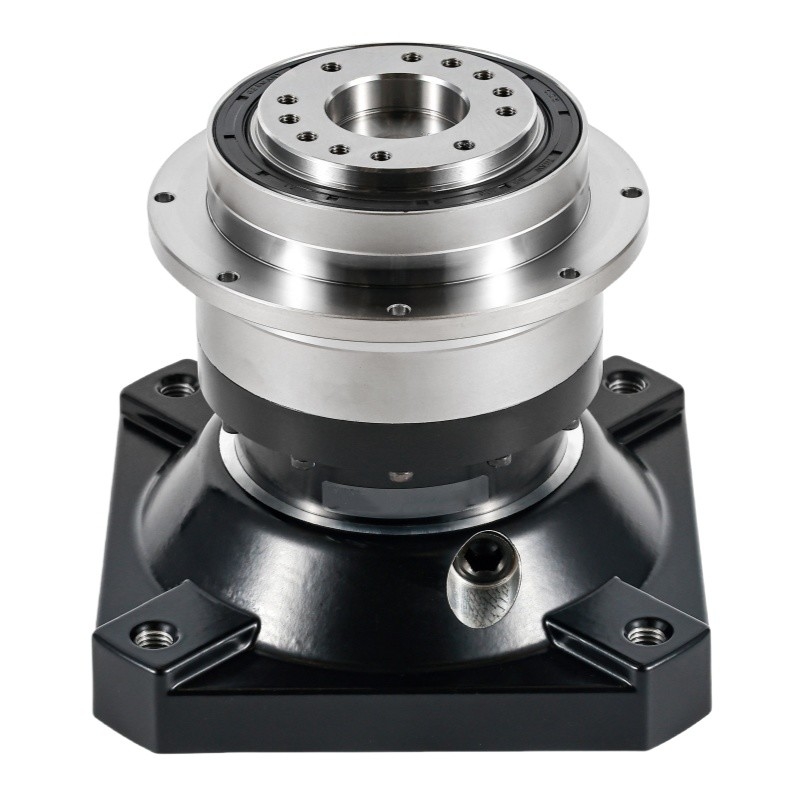

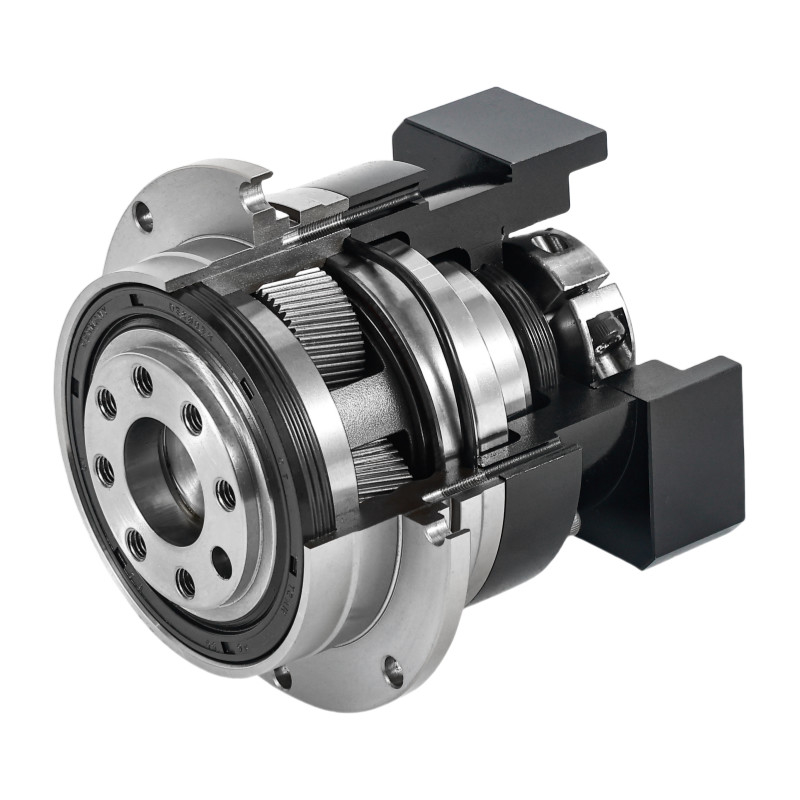

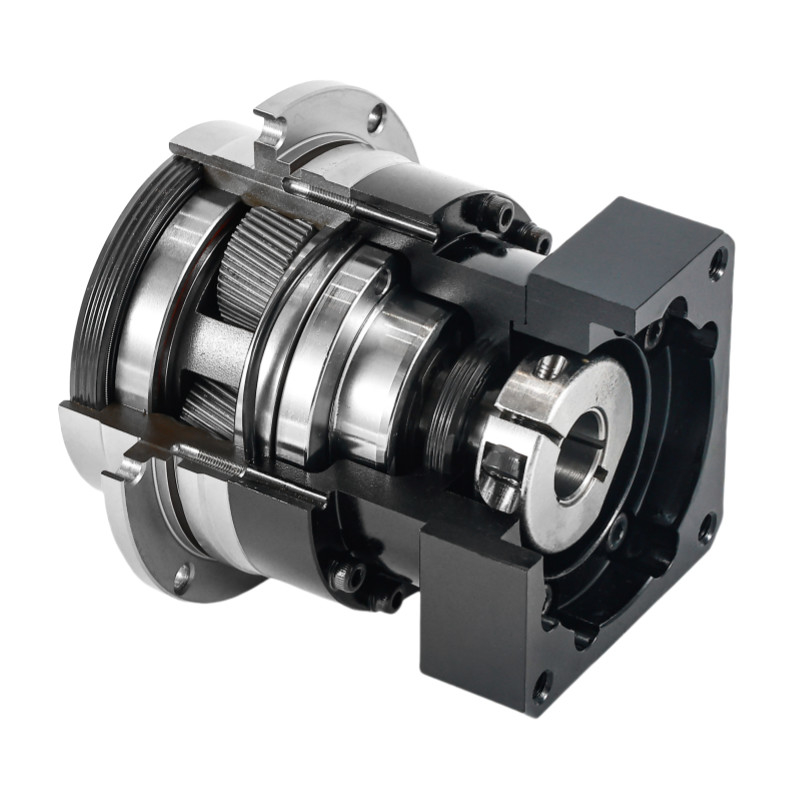

Geïntegreerde Planetarium ND-serie Planetary Reducer Gearbox
