Hoogprecisie kleine spanningsgolf aandrijving reducer harmonische tandwielen voor CNC-machines

CNC-spanningsgolf aandrijving

CNC-machines

spanningsgolf aandrijving

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LHT-20-XX-U-I

Neem contact met ons op

Vraag een offerte

Hoogprecisie kleine spanningsgolf aandrijving reducer harmonische tandwielen voor CNC-machines

Productgegevens

Producten:

LHT - I model 20 harmonische reducer

Componenten:

Waaggenerator, Flexspline, Circulaire Spline

Verminderingsgraad:

50:1, 80:1, 100:1, 120:1

Reactie:

≤ 20 arc sec

Maximale invoersnelheid:

6500 r/min

Gemiddelde invoersnelheid:

3500 r/min

Ontwerp van het leven:

15000 uur

Gewicht:

0.72kg

Toepassing:

Robotica, Luchtvaart, Medische apparatuur, CNC-machines

Verbindingsmanier:

Directe aandrijving met motor

Kenmerken:

Hoge versnellingsverhoudingen, nul terugslag, hoge koppelcapaciteit, compact en lichtgewicht

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

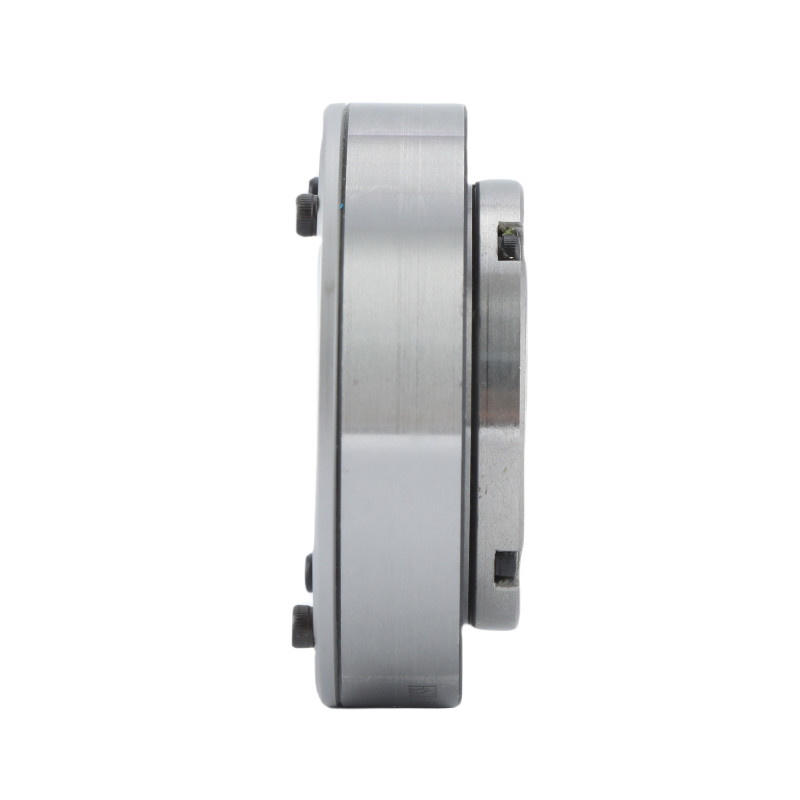

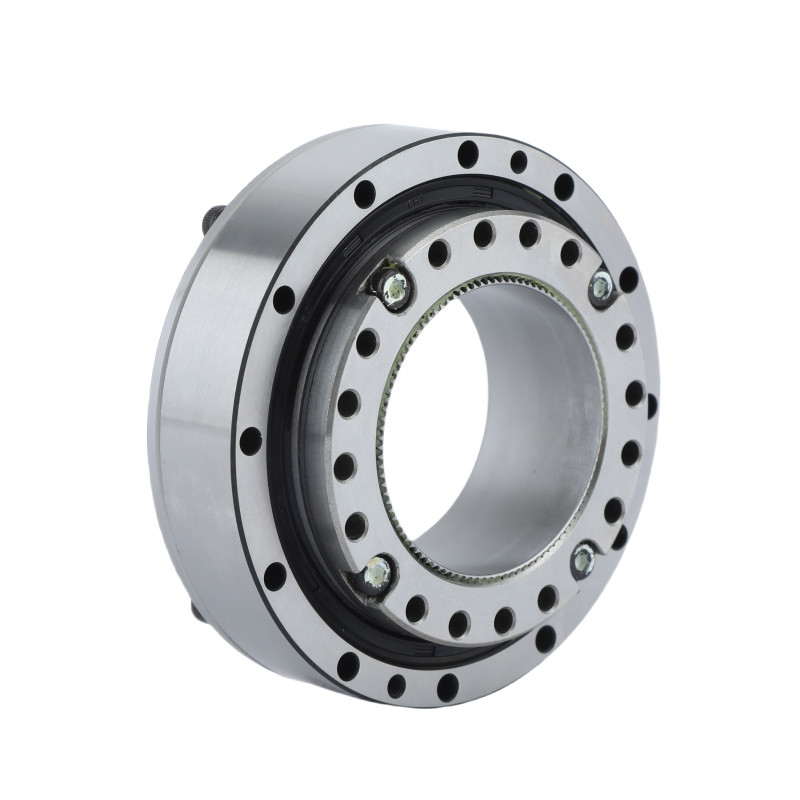

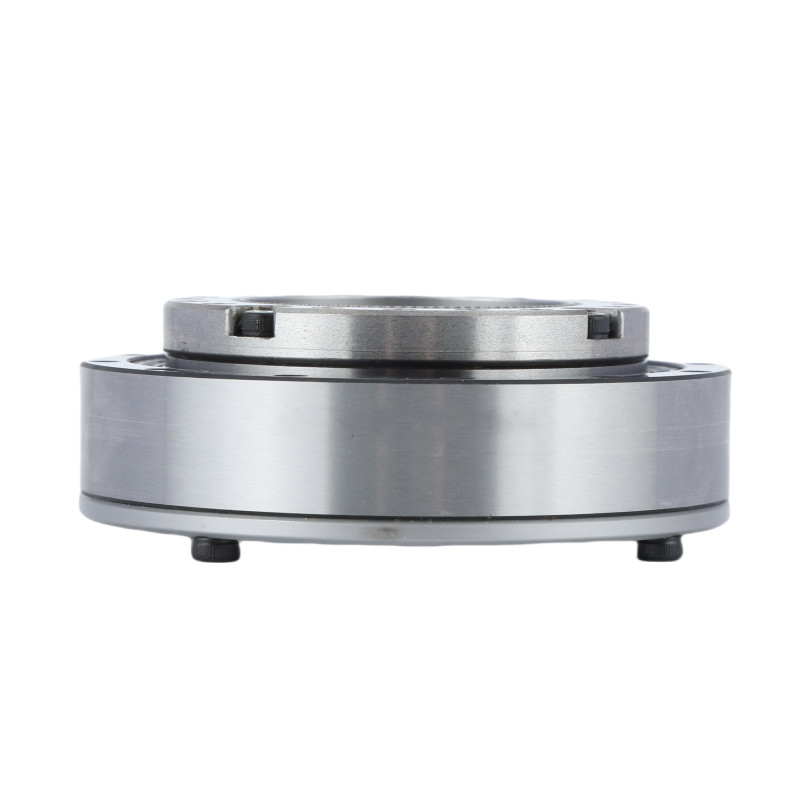

Hoogprecisie kleine spanningsgolf aandrijving reducer harmonische tandwielen voor CNC-machines 0

High Gear-verhoudingen

Bereikbare verhoudingen: Harmonische aandrijvingen kunnen in één fase zeer hoge versnellingsreductieverhoudingen bereiken, wat moeilijk is voor andere soorten versnellingen.

Nul tegenslag

Lage terugslag: Harmonische aandrijvingen bieden een extreem lage tot nul terugslag, waardoor de positioneringsnauwkeurigheid en herhaalbaarheid worden verbeterd, wat essentieel is in precisietoepassingen zoals robotica en CNC-machines.

Hoge koppelcapaciteit

Torkoverdracht: ondanks hun compacte afmetingen kunnen harmonische aandrijvingen een hoog koppel doorgeven.

Model		20
Verlagingsgraad		50	80	100	120	160
Nominaal koppel bij 2000 r/min invoer	Nm	25	34	40	40	40
Nominaal koppel bij 2000 r/min invoer	kgfm	2.5	3.5	4.1	4.1	4.1
Toegestane maximale koppel bij start en stop	Nm	56	74	82	87	92
Toegestane maximale koppel bij start en stop	kgfm	5.7	7.5	8.4	8.9	9.4
Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting	Nm	34	47	49	49	49
	kgfm	3.5	4.8	5	5	5
Maximaal toelaatbaar momentoment	Nm	98	127	147	147	147
Maximaal toelaatbaar momentoment	kgfm	10	13	15	15	15
Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee.	r/min	6500
Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee.	r/min	3500
Reactie	Arc Sec	≤ 20
Gewicht	kg	0.72
Levensduur van het ontwerp	Uur	10000	15000	15000	15000	15000

Hoogprecisie kleine spanningsgolf aandrijving reducer harmonische tandwielen voor CNC-machines 5

	Belangrijkste kenmerken van LHT - I Model 20 Harmonische versnellingsapparatuur
	Producten	Model 20 Harmonische aandrijving
	Componenten	Waaggenerator, Flexspline, Circulaire Spline
	Verminderingsgraad	50:1, 80:1, 100:1, 120:1
	Reactie	Minder dan 20 arc sec
	Gemiddelde invoersnelheid	6500 r/min
	Maximale invoer snelheid	3500 r/min
	Ontwerp van het leven	15000 uur
	Model	20
	Gewicht	00,72 kg
	Garantie	1 jaar
