Specificatie		Segmentnummer	Verhouding	Nieuwe technologie	Nieuwe technologie	NE120	NE155	NE205	NE235
Nominaal uitgangsmoment	Nm	enkelvoudig	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		dubbel	15	50	120	190	320	550	1080
			16	—	—	—	—	—	—
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Roterende traagheid	Kg.cm³	enkelvoudig	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		dubbel	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	—	—	—	—	—	—
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Tabel met parameters		Segmentnummer	Verhouding	Nieuwe technologie	Nieuwe technologie	NE120	NE155	NE205	NE235
Maximaal versnellingsmoment	Nm	1,2	1.8 keer het nominale uitgangsmoment
Noodstopkoppel	Nm	1,2	3 keer het nominale uitgangsmoment
Nominale invoer snelheid	rmp	1	3 tot 10	5000	4000	4000	3000	3000	2000
Nominale invoer snelheid	rmp	2	15 tot 100	5000	4000	4000	3000	3000	2000
Maximale invoer snelheid	rmp	1	3 tot 10	10000	8000	8000	6000	6000	4000
Maximale invoer snelheid	rmp	2	15 tot 100	10000	8000	8000	6000	6000	4000
Ultraprecise terugslag	arcmin	1	3 tot 10	—	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Ultraprecise terugslag	arcmin	2	15 tot 100	—	—	≤ 3	≤ 3	≤ 3	≤ 3
Precieze terugslag	arcmin	1	3 tot 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Precieze terugslag	arcmin	2	15 tot 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standaard tegenreactie	arcmin	1	3 tot 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standaard tegenreactie	arcmin	2	15 tot 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Orsionele stijfheid	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Max. radiale kracht	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Max. askracht	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Tiltmoment	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Leven in dienst	hrs	1,2	3 ~ 100	20000 uur ((continuous operation 10000 uur)
Efficiëntie	%	1	3 tot 10	≥97%
Efficiëntie	%	2	15 tot 100	≥ 94%
Gewicht	kg	1	3 tot 10	1.4	3.3	6.9	13.0	31.0	48.0
Gewicht	kg	2	15 tot 100	1.6	4.7	8.7	17.0	35.0	60.0
Werktemperatuur	°C	1,2	3 ~ 100	-10°C-90°C
Glijmiddel		1,2	3 ~ 100	Synthetische vetten
Beschermingsklasse		1,2	3 ~ 100	IP65
Montagepositie		1,2	3 ~ 100	In welke richting dan ook.
Ruisniveau (N1=3000 t/min, zonder lading)	dB ((A)	1	3 tot 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Ruisniveau (N1=3000 t/min, zonder lading)	dB ((A)	2	15 tot 100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70

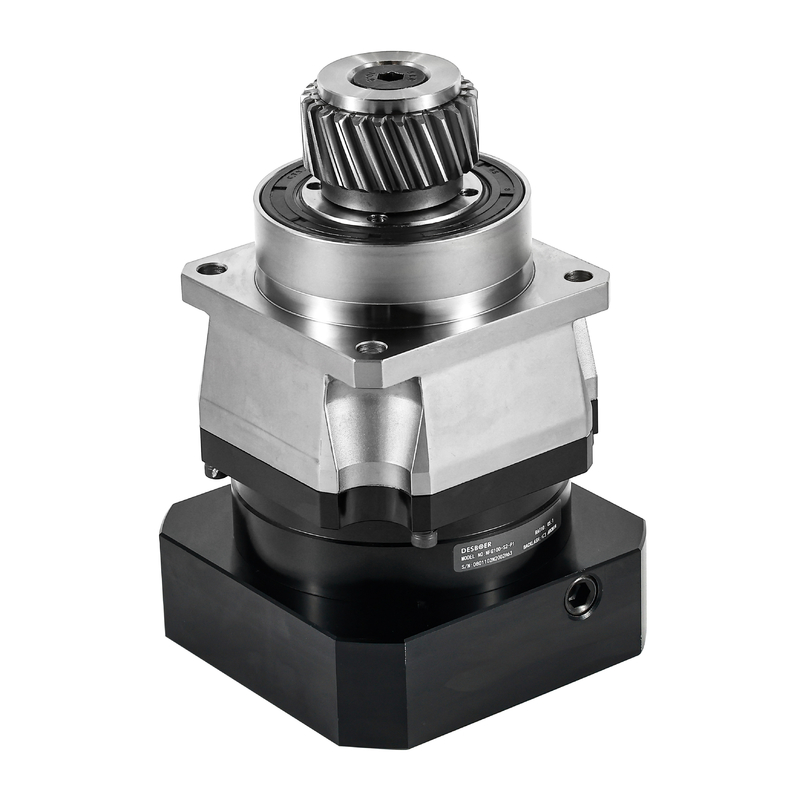

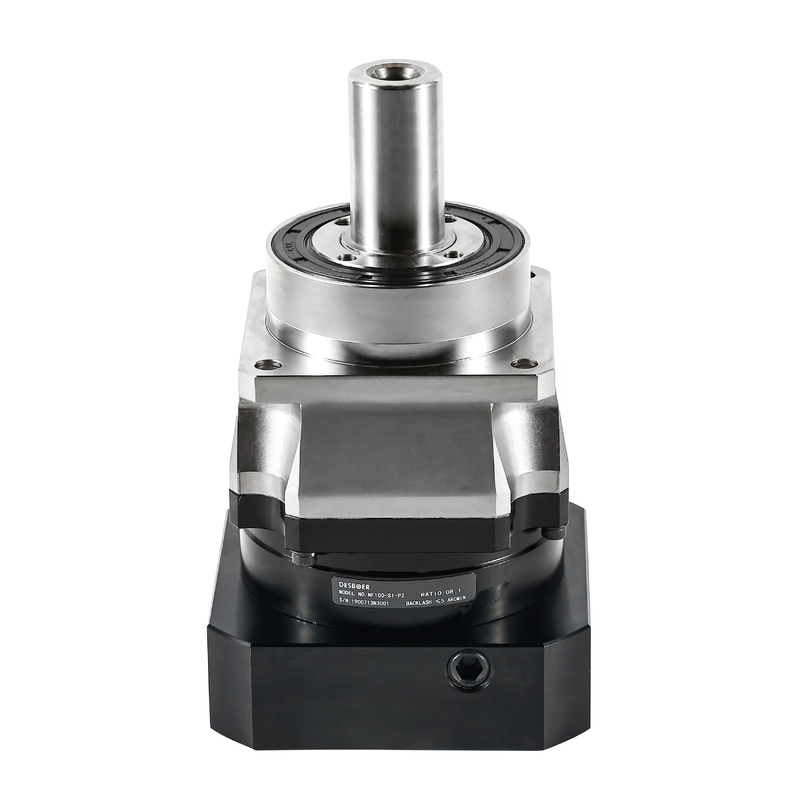

OEM Precision Planetary Reducer Shaft Mounted Gearbox Hoog efficiënt
