Plaats van herkomst:
Jiangsu, China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:

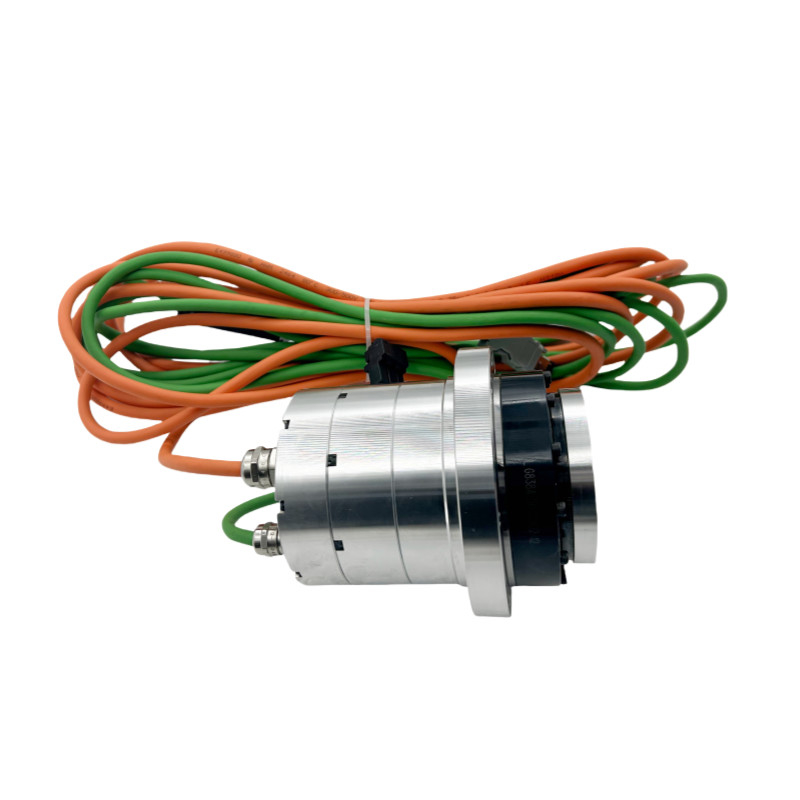

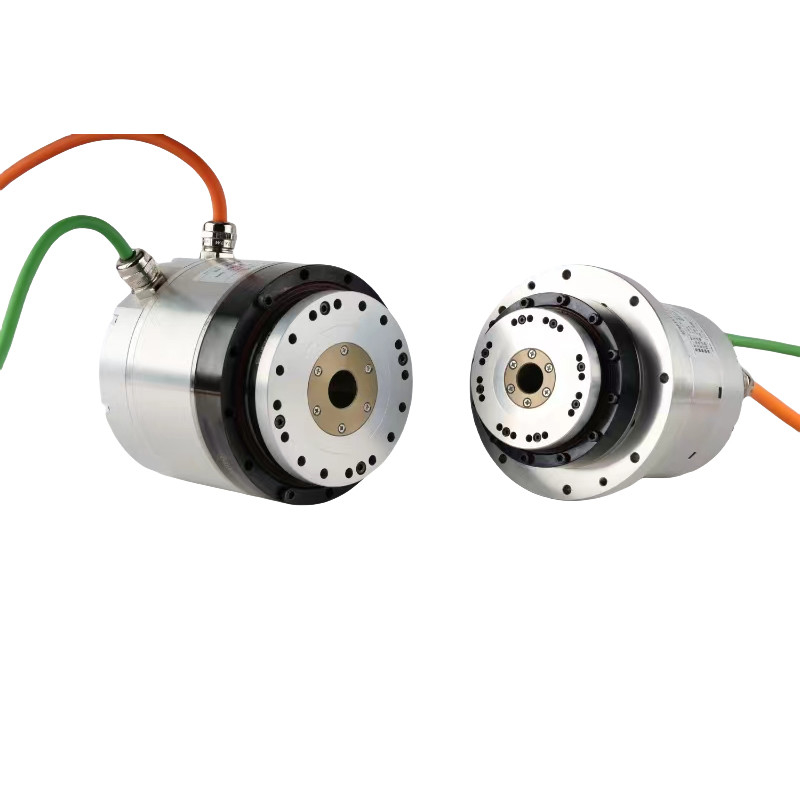

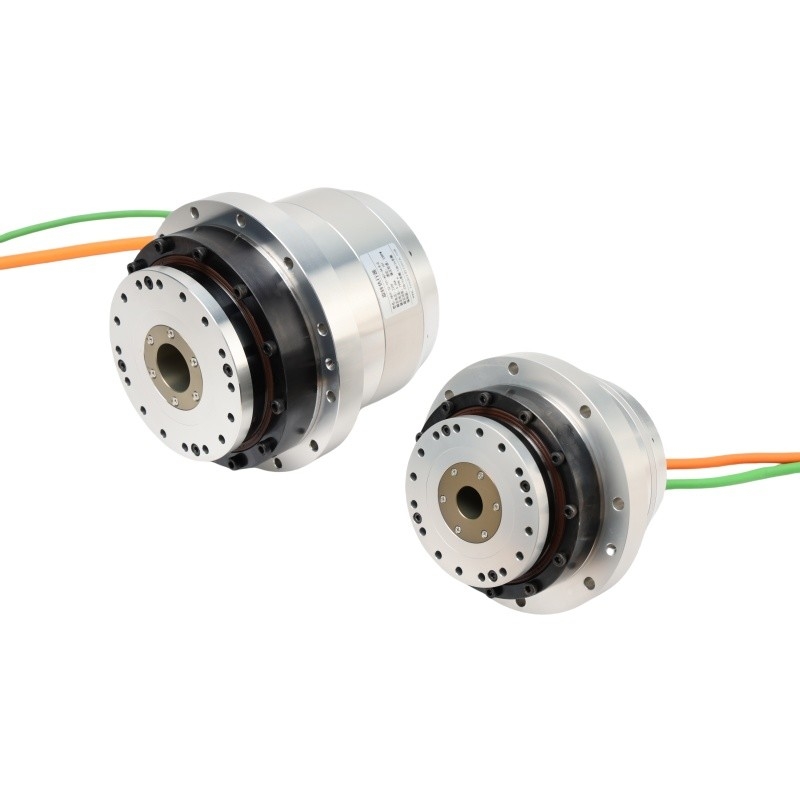

Side Outlet HATF-serie Flanged Rotary Actuators
Video
Video
Beschrijving
Roterende aandrijvingen, die vaak in industriële en commerciële toepassingen worden gebruikt, hebben verschillende kenmerken die ze geschikt maken voor verschillende taken.Hier zijn de belangrijkste kenmerken van AC220V roterende actuatoren:
1. Hoog koppel
Kenmerk: in staat om een aanzienlijk koppel te produceren, wat essentieel is voor toepassingen waarvoor een sterke rotatiekracht vereist is.
Voordeel: Geschikt voor zware toepassingen zoals industriële machines, klepbewerking en grootschalige automatiseringssystemen.
2Precisiecontrole
Kenmerk: Biedt nauwkeurige controle over de rotatiebeweging, vaak met de mogelijkheid tot fijne aanpassingen.
Voordeel: Ideaal voor toepassingen die een nauwkeurige positionering vereisen, zoals robotarm, CNC-machines en medische apparaten.
3Duurzaamheid en robuuste constructie
Kenmerken: Gebouwd om harde omgevingen te weerstaan, waaronder hoge temperaturen, vocht en stof.
Voordeel: zorgt voor langdurige prestaties en betrouwbaarheid in industriële omgevingen.
Parametertabel van HATF-roterende actuatoren
| Serie HATF | 20 | ||||||
| Verlagingsgraad | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Piekkoppel | N·m | 69 | 91 | 102 | 108 | 113 |
| Nominaal koppel | N·m | 30 | 48 | 58 | 61 | 61 | |
| Maximale snelheid | rpm | 98 | 62 | 50 | 41 | 31 | |
| Nominale snelheid | rpm | 51 | 32 | 26 | 21 | 16 | |
| Maximale stroom | Geweren | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Nominale stroom | Geweren | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Dreefmomentconstante | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Faseweerstand | Ohm ((20°C) | 6.2 | |||||
| Fase-inductiviteit | mH | 7.7 | |||||
| Achterste EMF | Vrms/krpm | 25 | |||||
| 48VDC | Piekkoppel | N·m | 69 | 91 | 102 | 108 | 113 |
| Nominaal koppel | N·m | 39 | 58 | 61 | 61 | 61 | |
| Maximale snelheid | rpm | 86 | 54 | 44 | 36 | 27 | |
| Nominale snelheid | rpm | 51 | 32 | 26 | 21 | 16 | |
| Maximale stroom | Geweren | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Nominale stroom | Geweren | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Dreefmomentconstante | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Faseweerstand | Ohm ((20°C) | 0.4 | |||||
| Fase-inductiviteit | mH | 0.9 | |||||
| Achterste EMF | Vrms/krpm | 7.7 | |||||
| Absolute encoder | Type codeerder | Absolute codeerder | |||||
| Resolutie (een enkele motoromwenteling) | een beetje | 23,24 bits | |||||
| Motor met meerdere draaikansen | een beetje | 16 | |||||
| Uni-directionele positiegewogenheid | Arc sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| Herhaalbaarheid van de positiebepaling | Arc sec | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Vervalstijfheid | x104 N·m /rad | 24 | |||||
| Torsiestijfheid | x104 N·m /rad | 1.8 | 2.3 | ||||
| Inertiemoment | zonder rem | kg*m2 | 8.8*10^-5 | ||||
| met rem | kg*m2 | 9.17*10^-5 | |||||
| De massa | zonder rem | Kilo's | 2.4 | ||||
| met rem | Kilo's | 2.96 | |||||
| Aantal motorstaven | Pools | 16 | |||||
| Omgevingscondities | Werktemperatuur: 0~40°C Bergingstemperatuur: -20~60°C Werkvochtigheid/opslagvochtigheid: 20~80% RH (geen condensatie) Vibratieweerstand: 24,5 m/s2 (frequentie: 10~400 Hz) Geen stof of metaalpoeder, corrosieve gassen, ontvlambare gassen, olie mist en ander gebruik in huis, direct zonlicht te vermijden Onder 1000 m hoogte |
||||||
| Motorisolatie | Isolatieweerstand: meer dan 100MΩ ((DC500V) | ||||||
| Dielectrische sterkte: AC1500V/ 1 minuut | |||||||
| Isolatie klasse: F | |||||||
| De mate van bescherming | Volledig afgesloten, zelfgekoeld type (IP65) | ||||||
