Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
LHT-25-XX-U-III
Verminderaar van spanningsgolven met lage terugslag Harmonische tandwielen
Productbeschrijving
Een harmonische aandrijving is ontworpen zonder tegenreactie en met een hoge snelheidsverlagingsgraad.
Harmonische aandrijvingen zijn een integraal onderdeel van toepassingen die hoge precisie, hoog koppel en compact ontwerp vereisen.Hun unieke werking en voordelen maken ze geschikt voor een breed scala van industrieën, van robotica en ruimtevaart tot medische apparaten en industriële automatisering.Harmonische aandrijvingen dragen aanzienlijk bij aan de prestaties en efficiëntie van moderne technologische systemen.
|
Operatie Wanneer de golfgenerator draait, vervormt deze de flexspline, waardoor de buitentanden zich op twee tegengestelde punten met de binnentanden van de cirkelvormige spline verbinden. Terwijl de golfgenerator blijft draaien, bewegen de betrokkenheidspunten rond de omtrek, waardoor de flexspline draait. De flexspline heeft minder tanden dan de cirkelvormige spline.dus één volledige rotatie van de golfgenerator resulteert in de flexspline roteren door het verschil in het aantal tanden tussen de twee splines, waarbij een hoge reductieverhouding wordt bereikt. |
Specificatie
| Model | 25 | |||||
| Verlagingsgraad | 50 | 80 | 100 | 120 | ||
| Nominaal koppel bij 2000 r/min invoer | Nm | 51 | 82 | 87 | 87 | |
| kgfm | 5.2 | 8.4 | 8.9 | 8.9 | ||
| Toegestane maximale koppel bij start en stop | Nm | 127 | 178 | 204 | 217 | |
| kgfm | 13 | 18 | 21 | 22 | ||
| Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Nm | 72 | 113 | 140 | 140 | |
| kgfm | 7.3 | 12 | 14 | 14 | ||
| Maximaal toelaatbaar momentoment | Nm | 242 | 332 | 369 | 395 | |
| kgfm | 25 | 34 | 38 | 40 | ||
| Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee. |
r/min | 5600 | ||||
| Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee. |
r/min | 3500 | ||||
| Reactie | Arc Sec | ≤ 20 | ||||
| Gewicht | Kilo's | 2.02 | ||||
| Levensduur van het ontwerp | Uur | 15000 | ||||

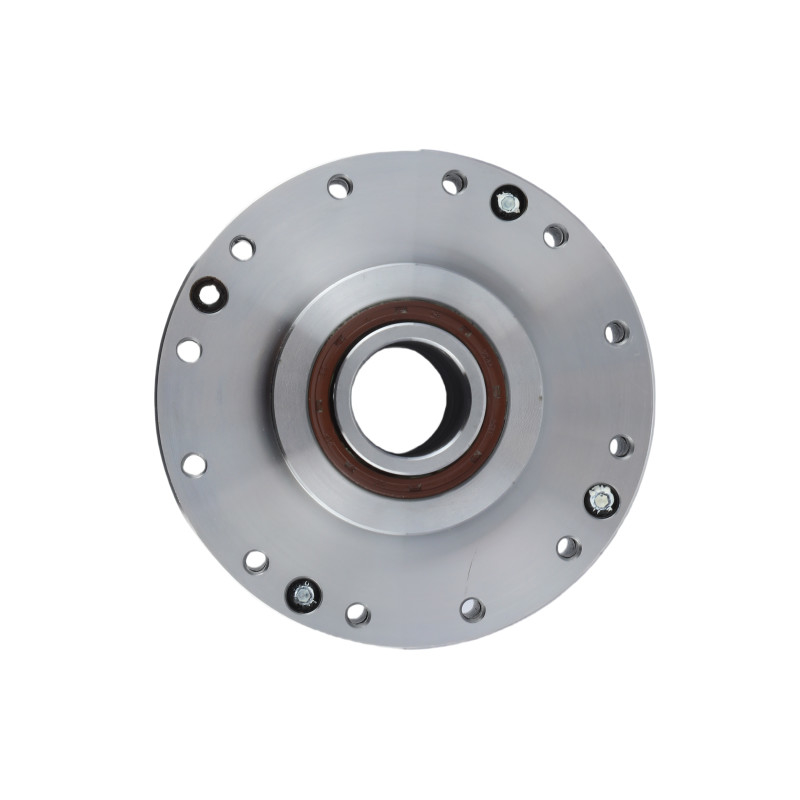

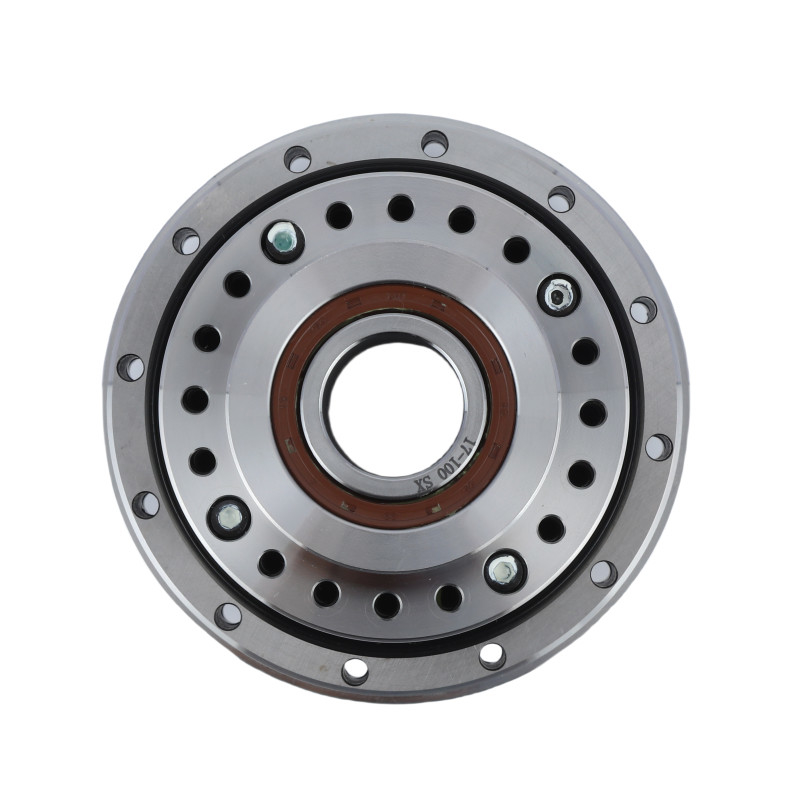

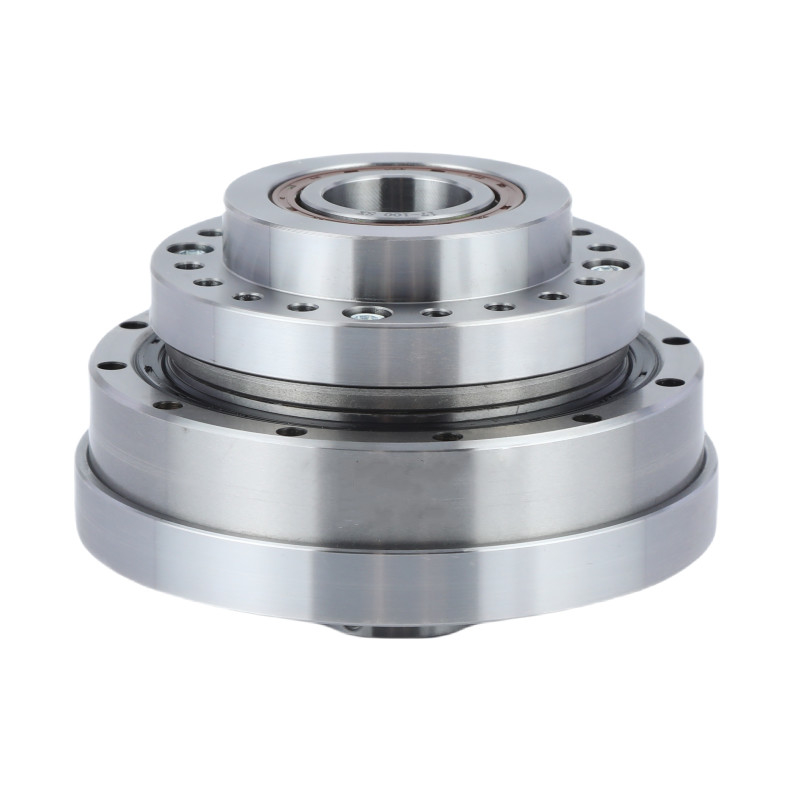

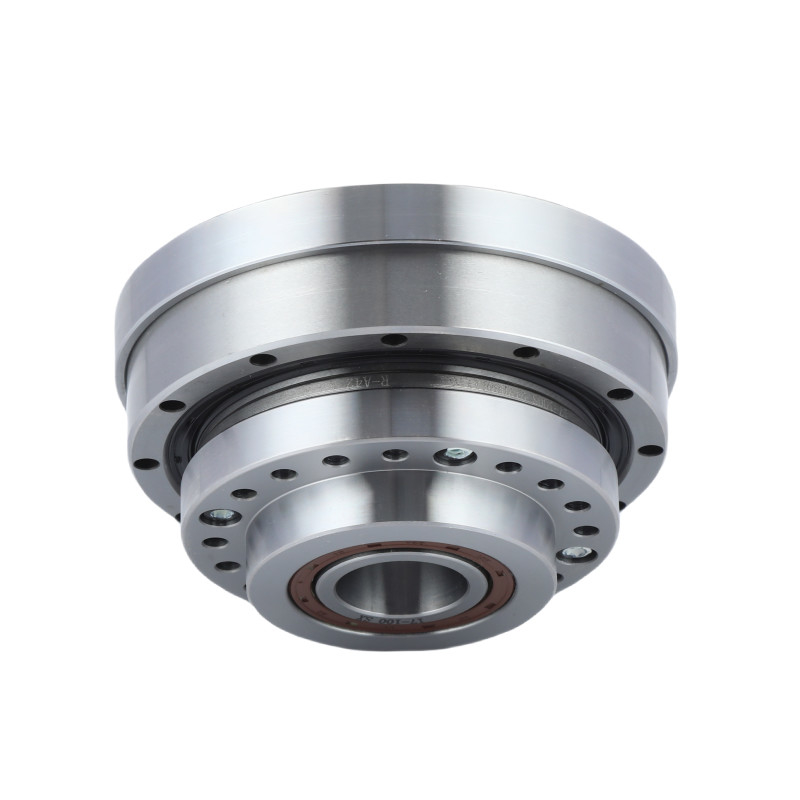

Gedetailleerde afbeeldingen
|
Belangrijkste kenmerken van LHT-III model 25 harmonische versnellingsmiddelen | |||
| Producten | Verminder van spanningsgolven van model 25 | |||
|
Componenten
|
Waaggenerator, Flexspline, Circulaire Spline | |||
|
Verminderingsgraad
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reactie
|
Minder dan 20 arc sec | |||
|
Gemiddelde invoersnelheid
|
5600 r/min | |||
|
Maximale invoer snelheid
|
3500 r/min | |||
|
Ontwerp van het leven
|
15000 uur | |||
|
Model
|
25 | |||
|
Gewicht
|
1.32kg | |||
| Garantie | 1 jaar | |||
Toepassingen
|
|
|
| Industriële robots | Huamnoïde robots | CNC-machines |
