Thuis > producten > Harmonische Aandrijving >

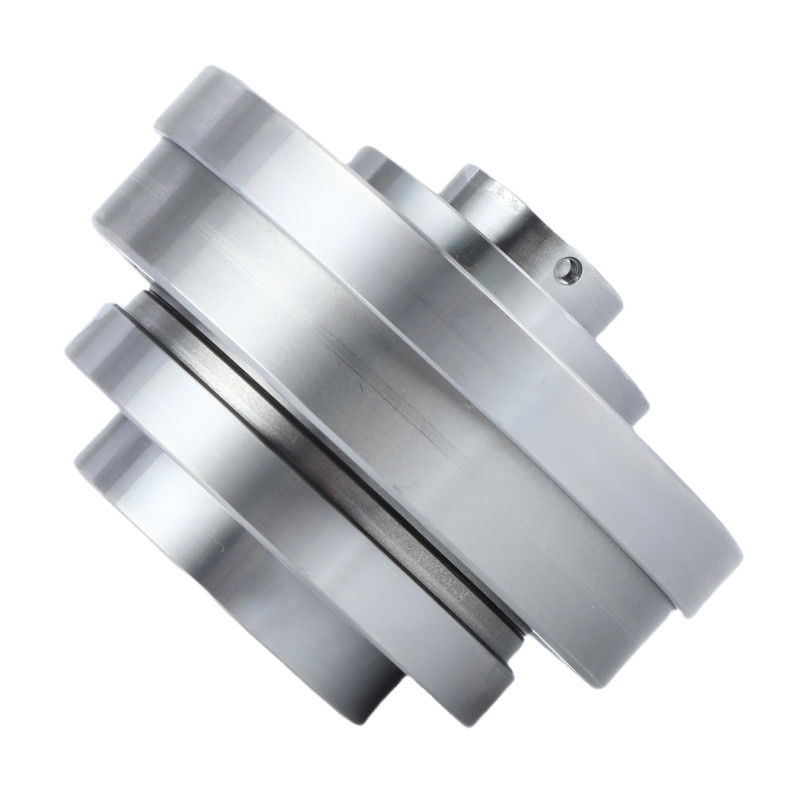

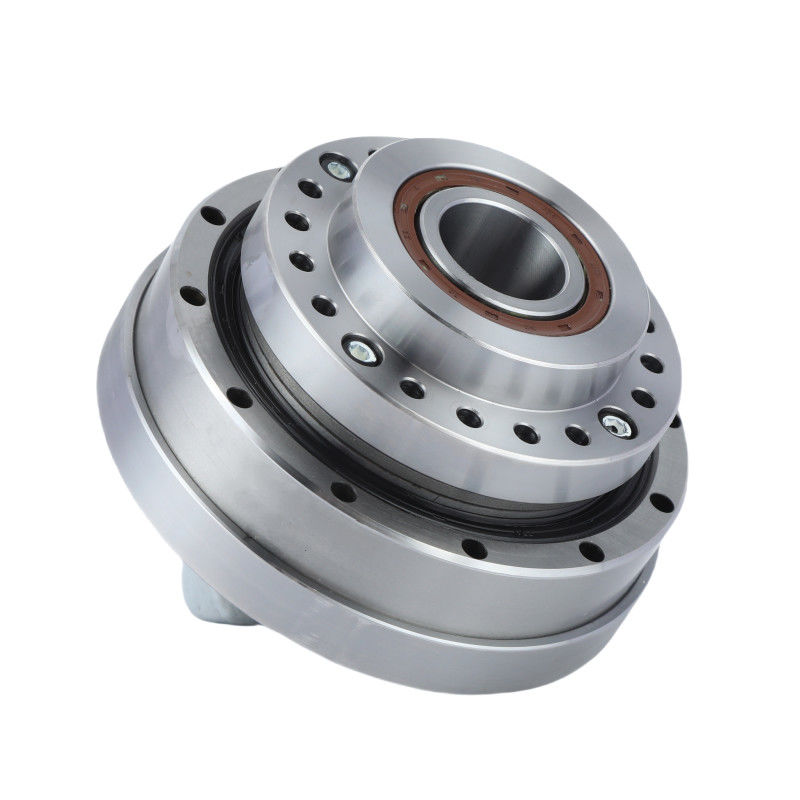

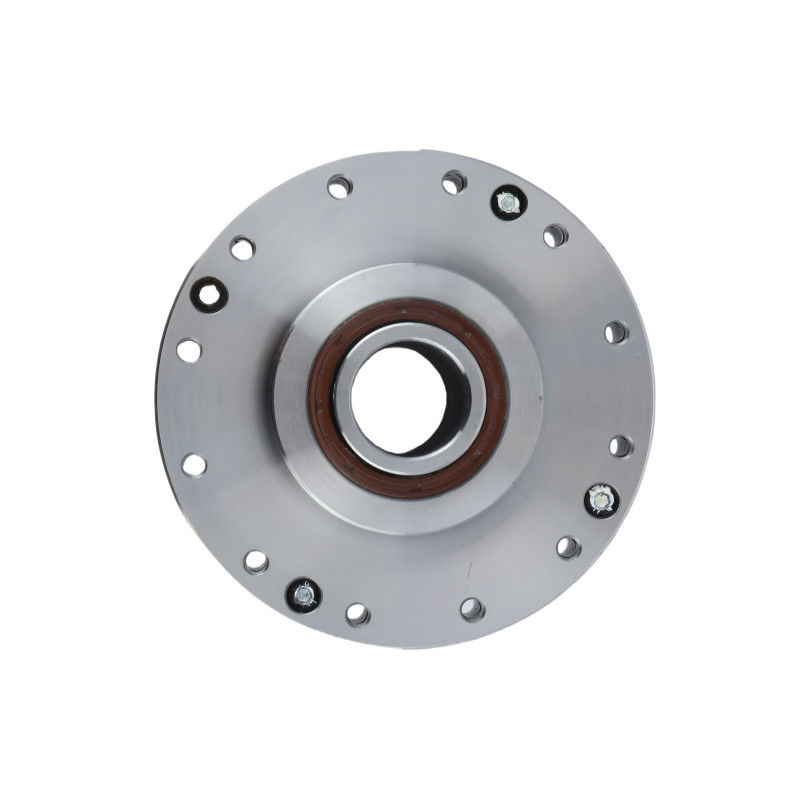

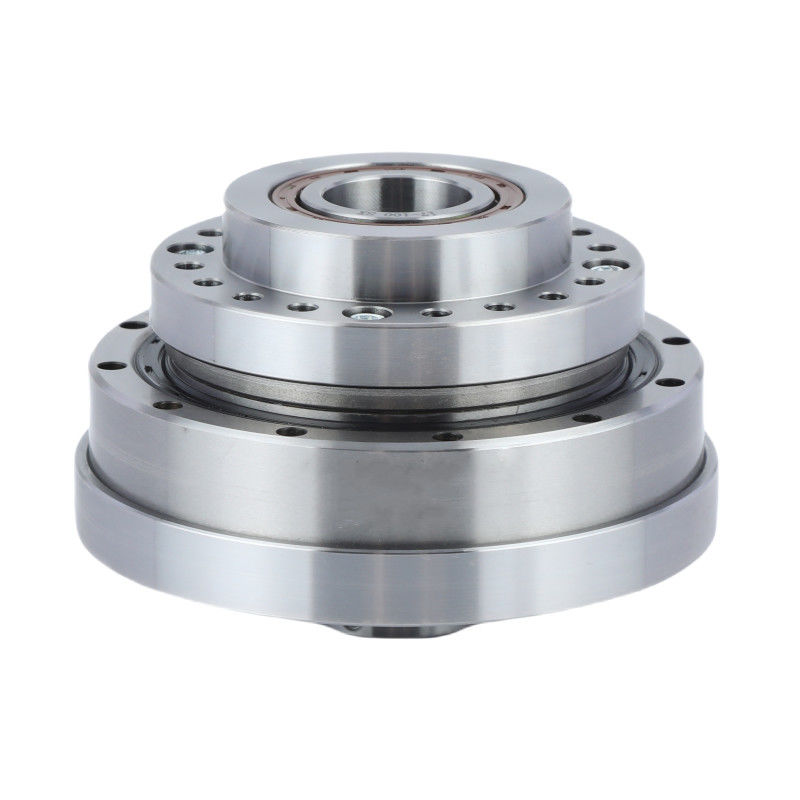

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg

Grote holle harmonische verlagingsband

7.2 kg harmonisch verlagingsapparaat

7.2 kg harmonische versnellingsbak

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LHT-40-XX-U-III

Neem contact met ons op
Vraag een offerte
Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg
Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg
Productgegevens
Producten:
Model 40 Harmonische tandwielen
Componenten:
Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad:
50:1, 80:1, 100:1, 120:1
Reactie:
≤ 20 arc sec
Maximale invoersnelheid:
4000 r/min
Gemiddelde invoersnelheid:
3000 omw/min
Ontwerp van het leven:
15000 uur
Gewicht:
7.2 kg
Toepassing:
Robotica, lucht- en ruimtevaart, medische apparatuur, industriële automatisering, nieuwe energiesect
Garantie:
1 jaar
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
To Be Negotiated
Verpakking Details
Doos
Levertijd
3-4 weken
Betalingscondities
T/T
Levering vermogen
20000 stuks per maand
Verwante producten
Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs
Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs
Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs
Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs
Neem contact met ons op
Contact opnemen
Productbeschrijving

Grote holle LHT-harmonische tandwielen van de serie III

Productbeschrijving

Een spanningsgolfversnelling (ook wel harmonische versnelling genoemd) is een type mechanisch versnellingssysteem dat gebruikmaakt van een flexibele spline met externe tanden.met een diameter van niet meer dan 20 mm,.

VerstelgolfversnellingenHet maakt gebruik van een uniek werkingsprincipe dat gebaseerd is op de elastische mechanica van metalen.De grootste voordelen zijn de zero-backlash-kenmerken en het gewicht en de ruimtebesparing in vergelijking met andere tandwielen, omdat ons tandwielmechanisme slechts uit drie basisonderdelen bestaat.Waaggenerator,FlexsplineenCirculaire spleen.

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 0

Verminder van spanningsgolven bestaat uit drie hoofdonderdelen

  1. Wave Generator: Een elliptische kam die past in een flexibele cilindrische spline (Flexspline).
  2. Flexspline: Een flexibel cilindrisch onderdeel met buitentanden die overeenkomen met de binnentanden van de cirkelvormige spline.
  3. Circulaire spleen: Een stijve ring met binnentanden die zich met de flexspleen verbinden.

Specificatie

Model 40
Verlagingsgraad 50 80 100 120
Nominaal koppel bij 2000 r/min invoer Nm 178 268 345 382
kgfm 18 27 35 39
Toegestane maximale koppel bij start en stop Nm 523 675 738 802
kgfm 53 69 75 82
Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting Nm 255 369 484 586
kgfm 26 38 49 60
Maximaal toelaatbaar momentoment Nm 892 1270 1400 1530
kgfm 91 130 143 156
Toegestane maximale ingangsrotatiesnelheid (vet) r/min 4000
Gemiddelde toegestane ingangsrotatiesnelheid (vet) r/min 3000
Reactie Arc Sec ≤ 20
Gewicht Kilo's 7.2
Levensduur van het ontwerp Uur 15000

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 1

Gedetailleerde afbeeldingen

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 2

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 3

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 4

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 5

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 6 Belangrijkste kenmerken van LHT-III model 40 harmonische versnellingsmiddelen
Producten Verminder van spanningsgolven model 40
Componenten
 Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad
 50:1, 80:1, 100:1, 120:1
Reactie
 Minder dan 20 arc sec
Gemiddelde invoersnelheid
 4000 r/min
Maximale invoer snelheid
 3500 r/min
Ontwerp van het leven
 15000 uur
Model
 40
Gewicht
 7.2 kg
Garantie 1 jaar

Toepassingen

Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 7   Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 8   Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 9   Grote holle harmonische reductieversnellingsbak Spanningsgolfsreducer 7,2 kg 10
Industriële robot Humanoïde robot Medische hulpmiddelen Vervaardigingssysteem
