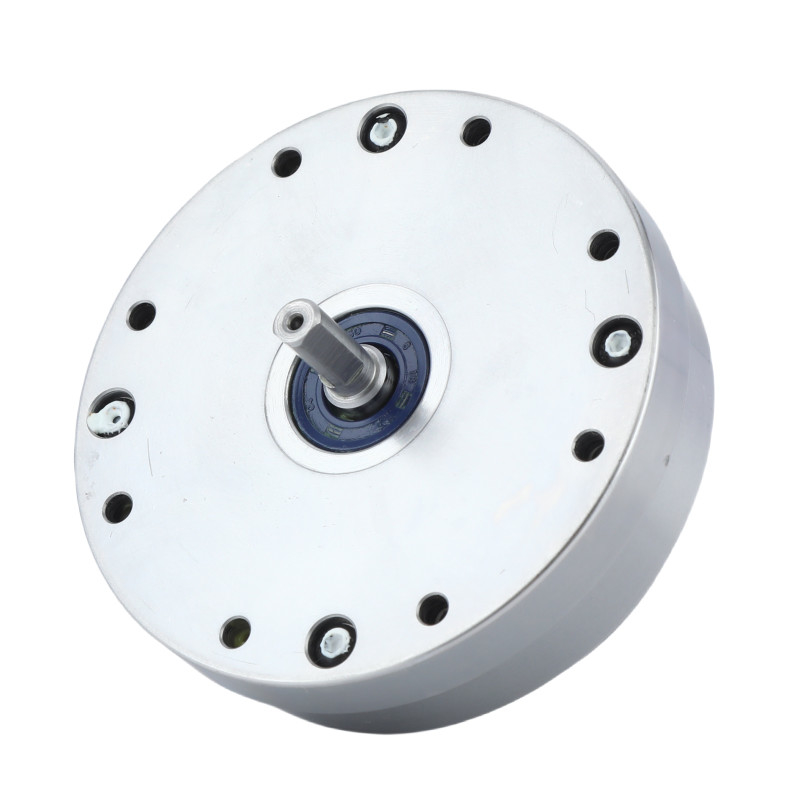

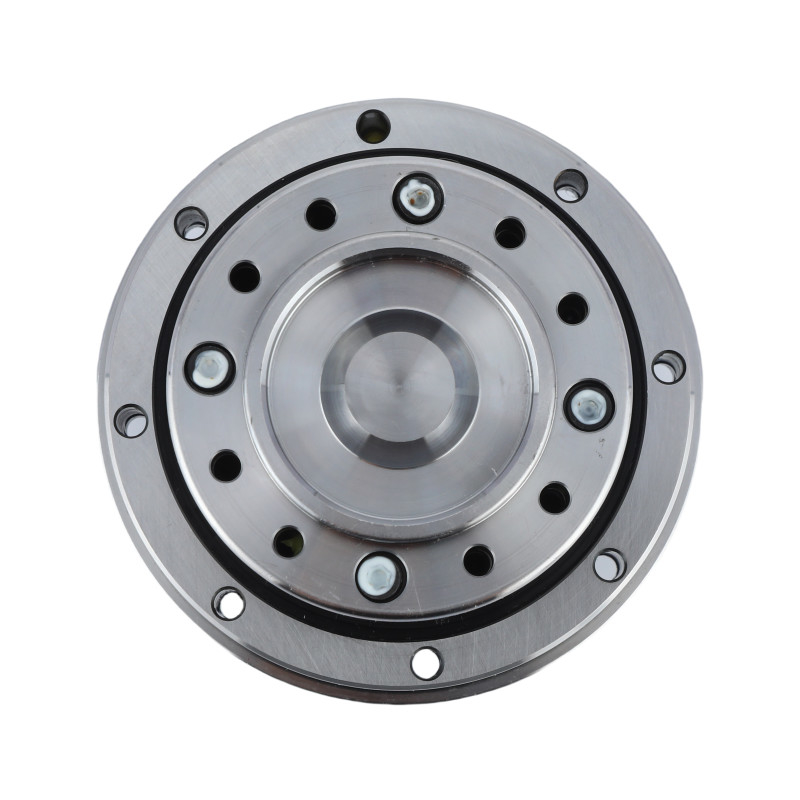

Circulaire spleen Spanning Wave Harmonische aandrijving
Productbeschrijving
Het mechanisme heeft drie basiscomponenten: een golfgenerator, een flex spline en een cirkelvormige spline.
Meer complexe versies hebben een vierde onderdeel dat normaal gesproken wordt gebruikt om de totale lengte te verkorten of om de versnellingssnelheid binnen een kleinere diameter te vergroten, maar toch dezelfde basisprincipes volgen.
 |
Componenten 1De golfgenerator bestaat uit twee afzonderlijke onderdelen: een elliptische schijf die een golfgeneratorplug wordt genoemd en een buitenste kogellager. 2De flex spline heeft de vorm van een ondiepe beker.Dit resulteert in een aanzienlijke flexibiliteit van de wanden aan het open einde vanwege de dunne wand, en op de gesloten zijde stijf genoeg om stevig te worden bevestigd. 3De cirkelvormige spline is een stijve cirkelvormige ring met tanden aan de binnenkant.het vernetteren van de tanden van de flexspline en de cirkelvormige spline. |
Specificatie
| Model | Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale inlaatrotatiesnelheid ((vet) | Gemiddelde toegestane inlaatrotatiesnelheid ((vet) | Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kilo's | Uur | ||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
Tekeningen

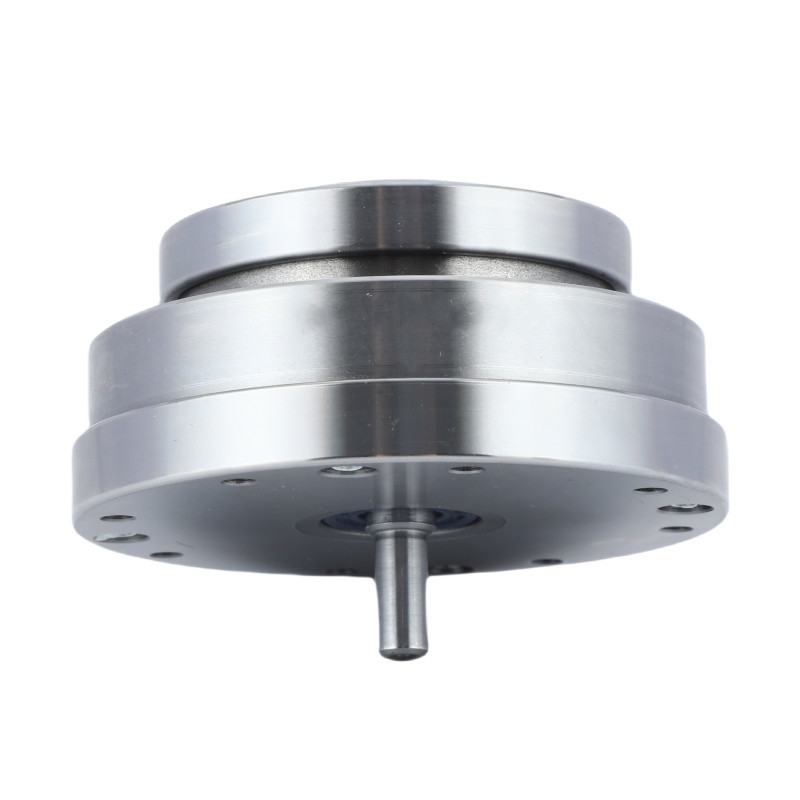

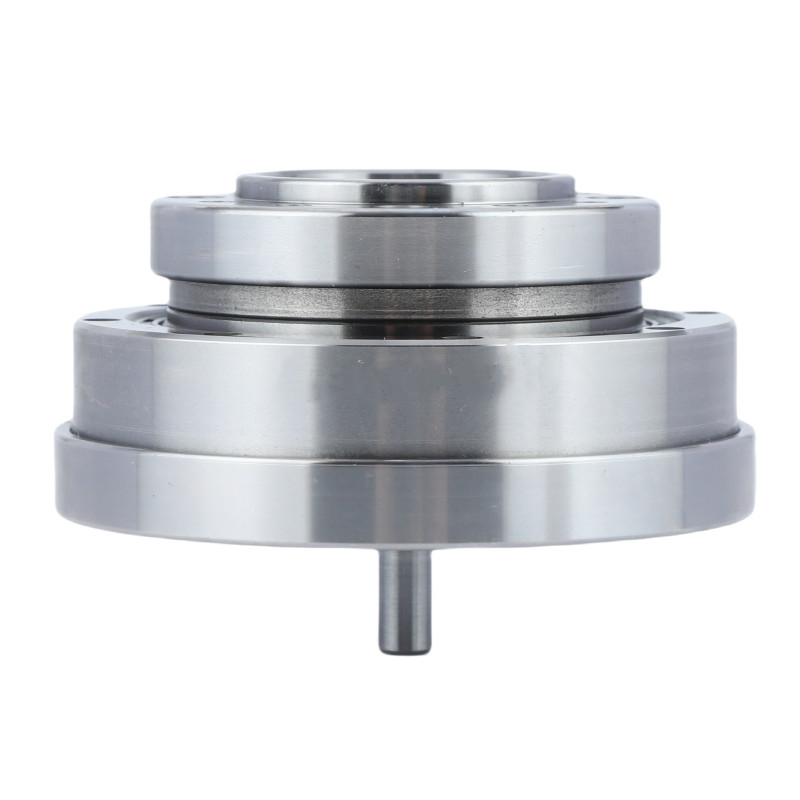

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van LHT-IV model 17 harmonische versnellingsmiddelen | |||
| Producten | Model 17 Harmonische aandrijving | ||
|
Componenten
|
Waaggenerator, Flexspline, Circulaire Spline | ||
|
Verminderingsgraad
|
50:1, 80:1, 100:1, 120:1 | ||
|
Reactie
|
Minder dan 20 arc sec | ||
|
Gemiddelde invoersnelheid
|
7300 r/min | ||
|
Maximale invoer snelheid
|
3500 r/min | ||
|
Ontwerp van het leven
|
15000 uur | ||
|
Model
|
17 | ||
|
Gewicht
|
00,9 kg | ||
| Garantie | 1 jaar | ||
Toepassingen
|
|
|
| Halveringsapparatuur | CNC-machines | Verpakkingssystemen |
|
|
|
| Huamnoïde robots | Luchtvaart | Industriële robots |
