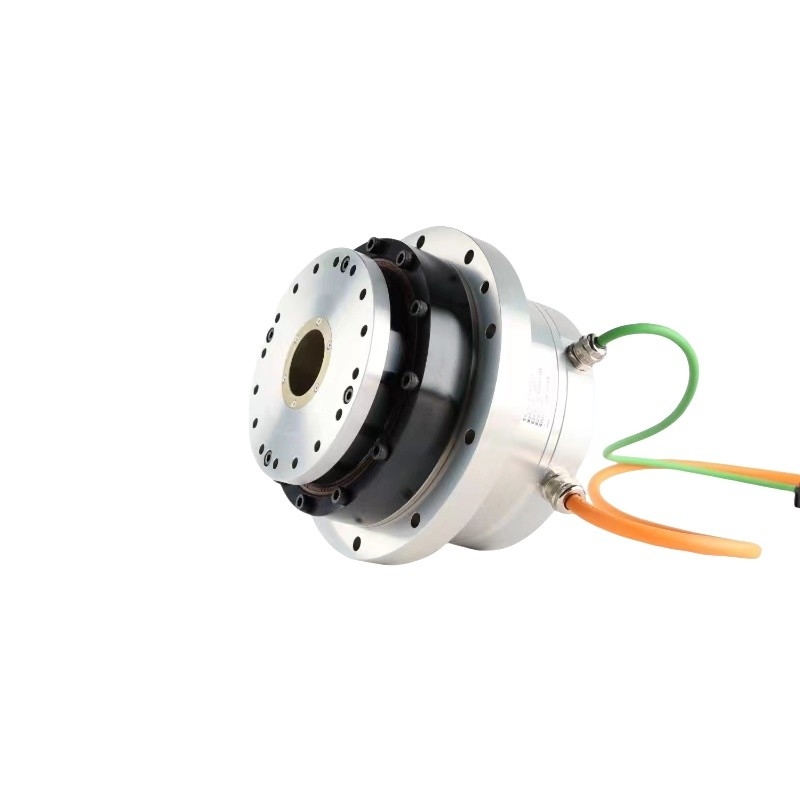

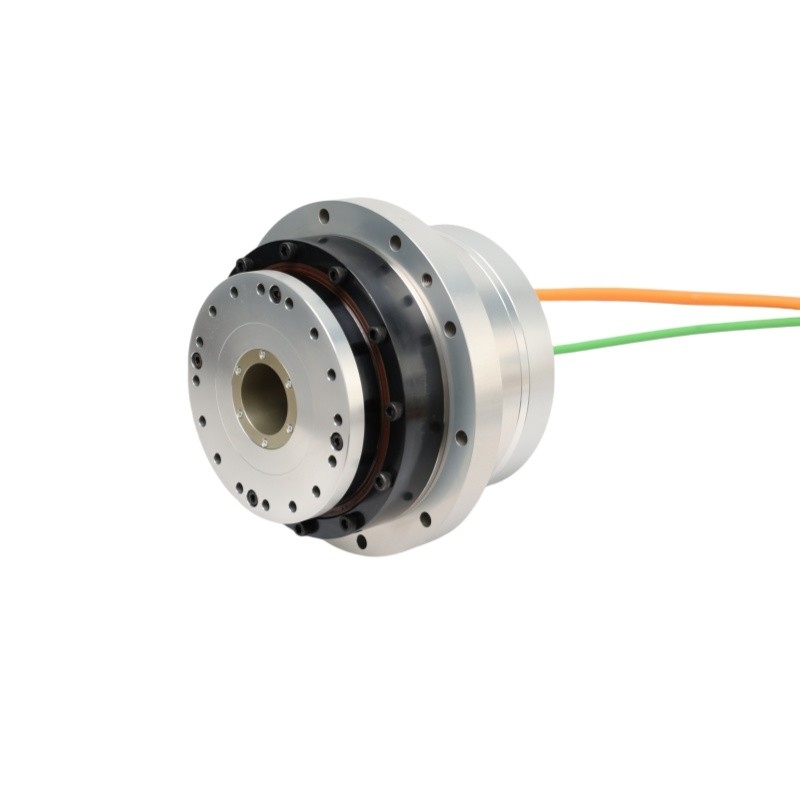

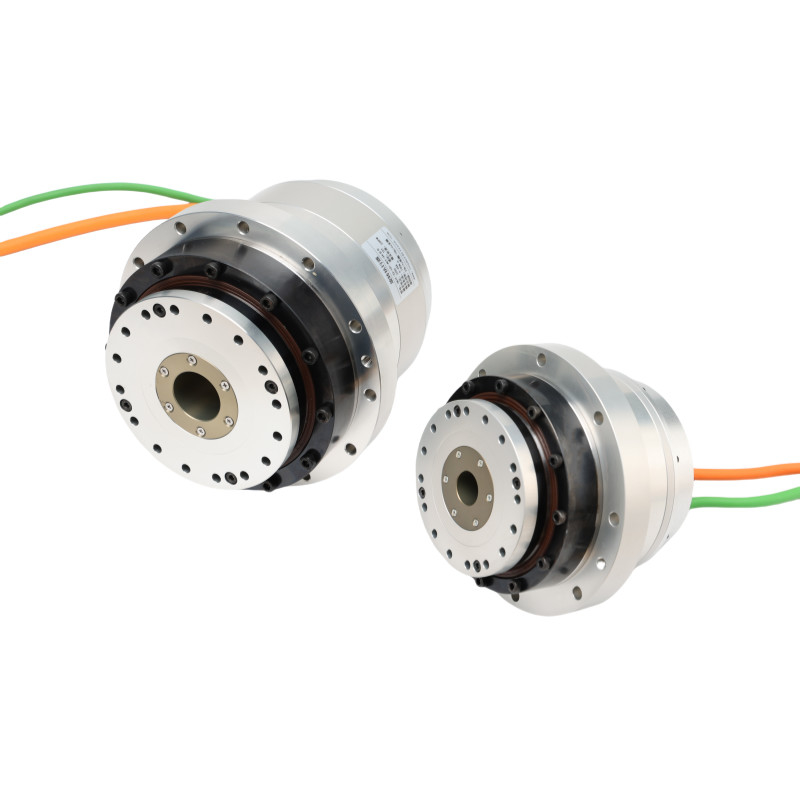

Nul terugslag grotere holle schacht HATF-serie draaiectoren voor lasersnijmachine
Een draaibare actuator is een elektrisch, door vloeistof aangedreven of handmatig apparaat dat wordt gebruikt om elektrische energie om te zetten in een draaibare of oscillerende beweging.Deze actuatoren worden voornamelijk gebruikt in handmatige of automatische kleppen werking waar de toegankelijkheid van nutsvoorzieningen zoals perslucht of elektrische stroom een belangrijke rol speelt bij het kiezen van een actuator.
Dit type actuator verschilt van een lineaire actuator omdat een lineaire actuator lineaire beweging gebruikt om vermogen over te brengen in plaats van rotatie;een roterende actuator is verbonden met apparaten om lineaire actuatoren te vormenDeze actuatoren worden gebruikt op mobiele hydraulische apparatuur, aan boord van vliegtuigen en in bewegingscontrolesystemen.
Hoge nauwkeurigheid: De absolute positioneringsnauwkeurigheid tot 10 boogseconden (0,0028 graden).
Groot koppel: Kleine afmetingen, groot koppel; uitgangskoppel tot 800 Nm.
Holle Hole: Intern draadgat met groot diafragma voor gemakkelijke doorvoer van kabels, gaskampen, laserstralen, enz.
Lang leven: De nauwkeurigheid blijft na meer dan 20.000 uur gebruik ongewijzigd.
Geen negatieve reactieHarmonische aandrijving met nul terugslag.
Integratie: Geïntegreerde spanningsgolfversneller, harmonische reducer, koppelmotor, elektromagnetische rem, encoder en stuur.
Snelle reactie: Uitstekende dynamische responsprestaties; ideaal voor laserverwerking en automatiseringsapparatuur.
Lage trillingen: Extremely low vibration and noise; de beste keuze voor toepassingen zoals halfgeleiders en medische beeldvorming.
Hoge beschermingsnormen: tot IP67-beschermingsniveau.
Onderhoudsvrij: Geen regelmatig onderhoud nodig, geen vet vervangen, enz.
| Serie HAMF | 25 | 32 | 40 | ||||||||||||||
| Verlagingsgraad | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Piekkoppel | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| Nominaal koppel | N·m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| Maximale snelheid | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| Nominale snelheid | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| Maximale stroom | Geweren | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| Nominale stroom | Geweren | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| Dreefmomentconstante | N m/Arms | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| Faseweerstand | Ohm ((20°C) | 3.55 | 2.1 | 2 | |||||||||||||
| Fase-inductiviteit | mH | 10 | 12 | 6 | |||||||||||||
| Achterste EMF | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | Piekkoppel | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| Nominaal koppel | N·m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| Maximale snelheid | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| Nominale snelheid | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| Maximale stroom | Geweren | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| Nominale stroom | Geweren | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| Dreefmomentconstante | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| Faseweerstand | Ohm ((20°C) | 0.13 | 0.2 | 0.074 | |||||||||||||
| Fase-inductiviteit | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| Achterste EMF | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| Absolute encoder | Type codeerder | Absolute codeerder | |||||||||||||||
| Resolutie (een enkele motoromwenteling) | een beetje | 23,24 bits | 23bits | ||||||||||||||
| Motor met meerdere draaikansen | een beetje | 16 | |||||||||||||||
| Uni-directionele positiegewogenheid | Arc sec | ≤ 70 | ≤ 60 | ≤ 60 | ≤ 50 | ≤ 50 | ≤ 65 | ≤ 60 | ≤ 55 | ≤ 45 | ≤ 45 | ≤ 60 | ≤ 60 | ≤ 50 | ≤ 45 | ≤ 45 | |
| Herhaalbaarheid van de positiebepaling | Arc sec | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Vervalstijfheid | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| Torsiestijfheid | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| Inertiemoment | zonder rem | kg*m2 | 2.3*10^-4 | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
| De massa | zonder rem | Kilo's | 3.7 | 6.68 | 12.2 | ||||||||||||
| Aantal motorstaven | Pools | 16 | |||||||||||||||
| Omgevingscondities | Werktemperatuur: 0~40°C Bergingstemperatuur: -20~60°C Werkvochtigheid/opslagvochtigheid: 20~80% RH (geen condensatie) Vibratieweerstand: 24,5 m/s2 (frequentie: 10~400 Hz) Geen stof of metaalpoeder, corrosieve gassen, ontvlambare gassen, olie mist en ander gebruik in huis, direct zonlicht te vermijden Onder 1000 m hoogte |
||||||||||||||||
| Motorisolatie | Isolatieweerstand: meer dan 100MΩ ((DC500V) | ||||||||||||||||
| Dielectrische sterkte: AC1500V/ 1 minuut | |||||||||||||||||
| Isolatie klasse: F | |||||||||||||||||
| De mate van bescherming | Volledig afgesloten, zelfgekoeld type (IP65) | ||||||||||||||||
