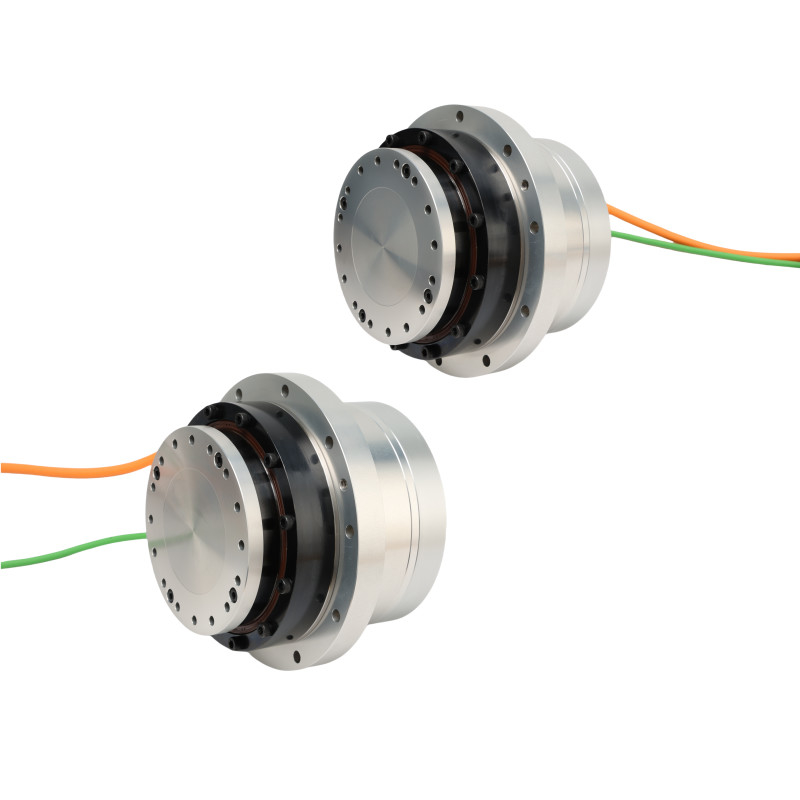

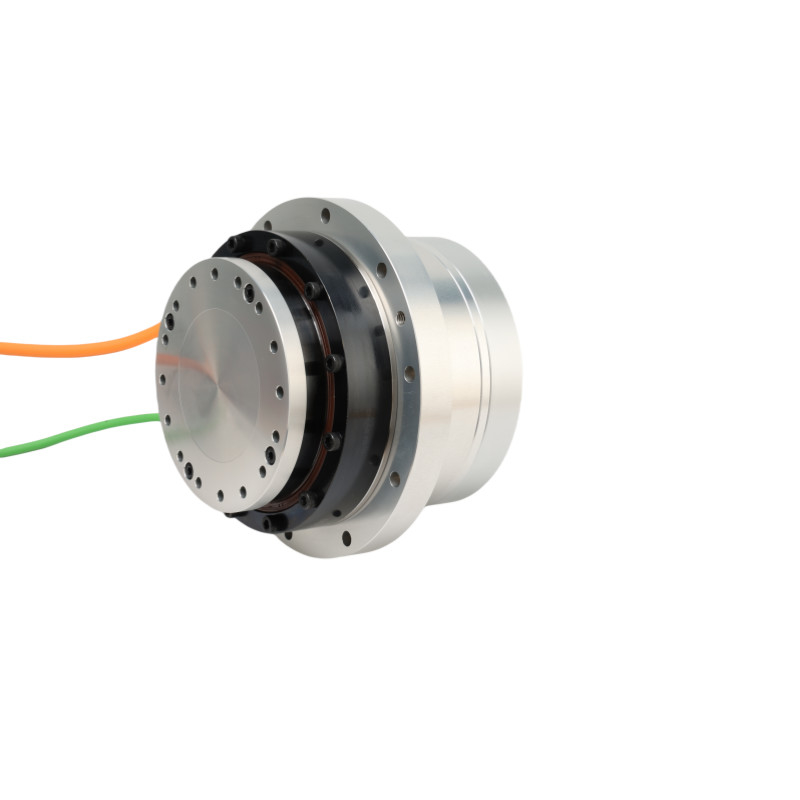

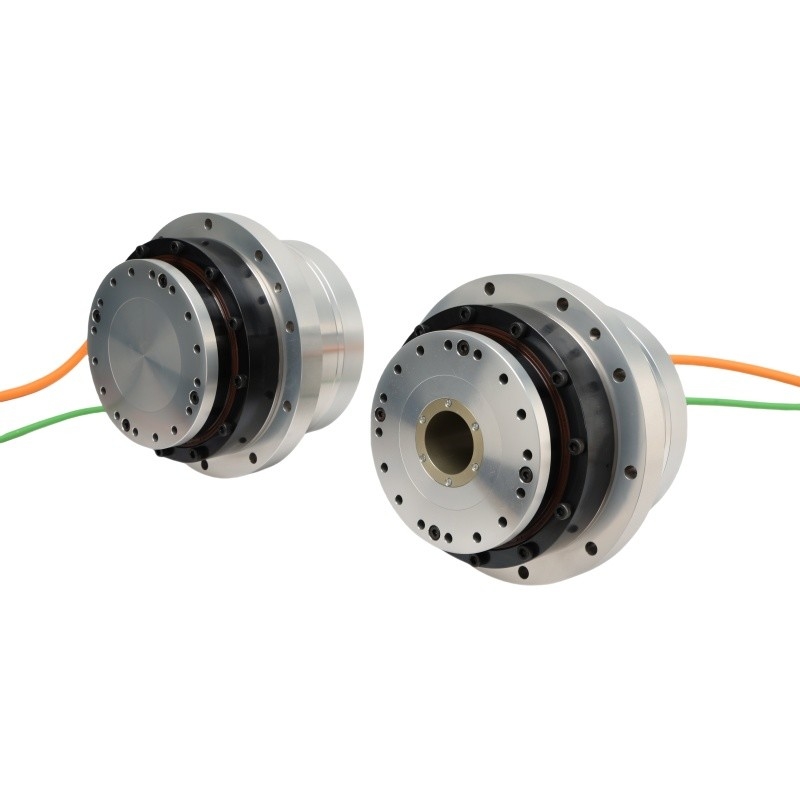

Hoog nauwkeurige en hoog koppel solide as HASF-serie model 20 flenster roterende actuatoren
Productbeschrijving
Roterende aandrijvingen zijn mechanische apparaten die zijn ontworpen om rotatiebeweging of koppel rond een centrale as te produceren.met een vermogen van niet meer dan 50 W.
Toepassing
Industriële automatisering
1Robotarmen: Roterende aandrijvingen zijn integrale onderdelen van robotarmen en manipulatoren die worden gebruikt in assemblagelijnen, pick-and-place-operaties en andere geautomatiseerde taken.
2Vervoerders en materiaalbehandeling: actuatoren regelen roterende bewegingen in vervoerdersystemen, sorteringsmechanismen en materiaalbehandelingstoestellen.
3Verpakkingsmachines: actuatoren vergemakkelijken de roterende bewegingen in verpakkingsmachines voor taken zoals afdichten, etiketteren en vullen.
Automobiele industrie
1- Bestuursystemen: Elektrische en hydraulische draaibare actuatoren worden gebruikt in elektrische stuursystemen (EPS) en hydraulische stuursystemen (HPS) om de besturing te ondersteunen.
2. Drosselcontrole: actuatoren worden gebruikt om de gaskleppositie in moderne motoren te regelen, waardoor de snelheid en het vermogen van de motor nauwkeurig worden geregeld.
3Vervoersystemen:Roterende actuatoren worden gebruikt in geautomatiseerde handgeschakelde transmissie (AMT's) en dubbele koppeling transmissie (DCT's) om versnellingen te vergemakkelijken.
Energie en nutsbedrijven:
1Valve actuatie: Roterende actuatoren regelen kleppen in pijpleidingen, procesindustrieën en nutsbedrijven voor het reguleren van de doorstroming, druk en richting van de vloeistof.
2Hernieuwbare energie: Actuatoren worden gebruikt in zonne-opsporingssystemen om zonnepanelen naar de zon te richten voor optimale energieopslag.
Medische en gezondheidszorg:
1. Diagnostische apparatuur: Roterende actuatoren worden gebruikt in medische apparaten zoals CT-scanners en MRI-machines voor nauwkeurige positionering en beweging van beeldvormende componenten.
2Chirurgische robotica: actuatoren maken precieze bewegingen en controle in chirurgische robotsystemen mogelijk, waardoor de chirurgische precisie en minimaal invasieve procedures worden verbeterd.
Specificatieblad
| De serie HAS |
20 |
| Verlagingsgraad |
51 |
81 |
101 |
121 |
161 |
| 220VAC |
Piekkoppel |
N·m |
69 |
91 |
102 |
108 |
113 |
| Nominaal koppel |
N·m |
30 |
48 |
58 |
61 |
61 |
| Maximale snelheid |
rpm |
98 |
62 |
50 |
41 |
31 |
| Nominale snelheid |
rpm |
51 |
32 |
26 |
21 |
16 |
| Maximale stroom |
Geweren |
6.04 |
5.02 |
4.51 |
3.98 |
3.13 |
| Nominale stroom |
Geweren |
2.63 |
2.65 |
2.56 |
2.25 |
1.69 |
| Dreefmomentconstante |
N m/Arms |
11.42 |
18.14 |
22.62 |
27.1 |
36.06 |
| Faseweerstand |
Ohm ((20°C) |
6.2 |
| Fase-inductiviteit |
mH |
7.7 |
| Achterste EMF |
Vrms/krpm |
25 |
| 48VDC |
Piekkoppel |
N·m |
69 |
91 |
102 |
108 |
113 |
| Nominaal koppel |
N·m |
39 |
58 |
61 |
61 |
61 |
| Maximale snelheid |
rpm |
86 |
54 |
44 |
36 |
27 |
| Nominale snelheid |
rpm |
51 |
32 |
26 |
21 |
16 |
| Maximale stroom |
Geweren |
15.37 |
12.77 |
11.48 |
10.14 |
7.98 |
| Nominale stroom |
Geweren |
8.69 |
8.14 |
6.86 |
5.73 |
4.31 |
| Dreefmomentconstante |
N m/Arms |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
| Faseweerstand |
Ohm ((20°C) |
0.4 |
| Fase-inductiviteit |
mH |
0.9 |
| Achterste EMF |
Vrms/krpm |
7.7 |
| Absolute encoder |
Type codeerder |
Absolute codeerder |
| Resolutie (een enkele motoromwenteling) |
een beetje |
23,24 bits |
| Motor met meerdere draaikansen |
een beetje |
16 |
| Uni-directionele positiegewogenheid |
Arc sec |
≤ 75 |
≤ 75 |
≤ 60 |
≤ 50 |
≤ 50 |
| Herhaalbaarheid van de positiebepaling |
Arc sec |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
| Vervalstijfheid |
x104N·m /rad |
24 |
| Torsiestijfheid |
x104N·m /rad |
1.8 |
2.3 |
| Inertiemoment |
zonder rem |
kg*m2 |
8.8*10^-5 |
| met rem |
kg*m2 |
9.17*10^-5 |
| De massa |
zonder rem |
Kilo's |
2.4 |
| met rem |
Kilo's |
2.96 |
| Aantal motorstaven |
Pools |
16 |
| Omgevingscondities |
Werktemperatuur: 0~40°C
Bergingstemperatuur: -20~60°C
Werkvochtigheid/opslagvochtigheid: 20~80% RH (geen condensatie)
Vibratieweerstand: 24,5 m/s2 (frequentie: 10~400 Hz)
Geen stof of metaalpoeder, corrosieve gassen, ontvlambare gassen, olie mist en ander gebruik in huis, direct zonlicht te vermijden
Onder 1000 m hoogte |
| Motorisolatie |
Isolatieweerstand: meer dan 100MΩ ((DC500V) |
| Dielectrische sterkte: AC1500V/ 1 minuut |
| Isolatie klasse: F |
| De mate van bescherming |
Volledig afgesloten, zelfgekoeld type (IP65) |
