Plaats van herkomst:
Jiangsu, China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:

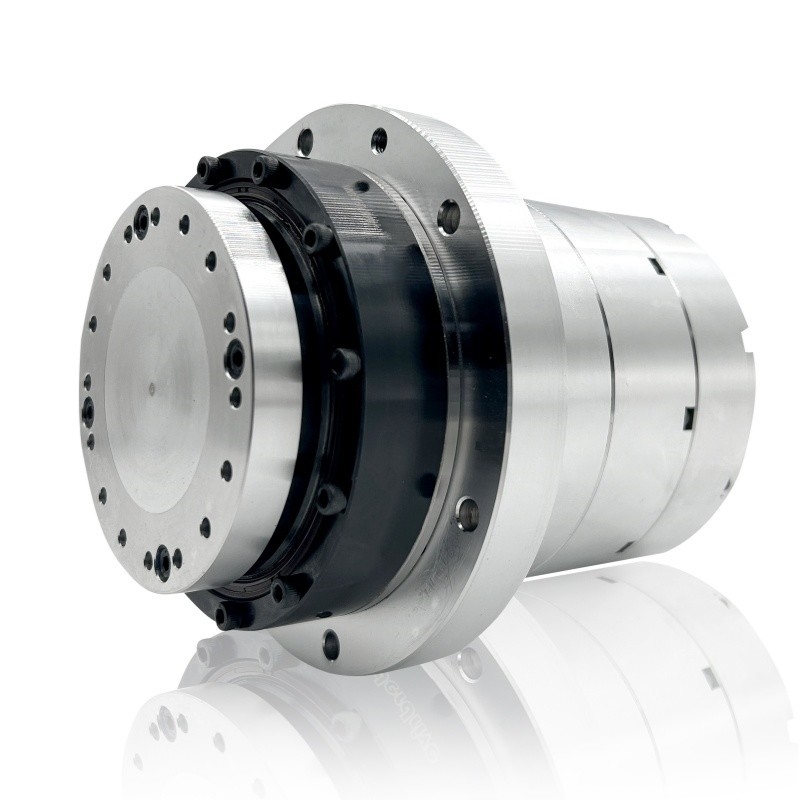

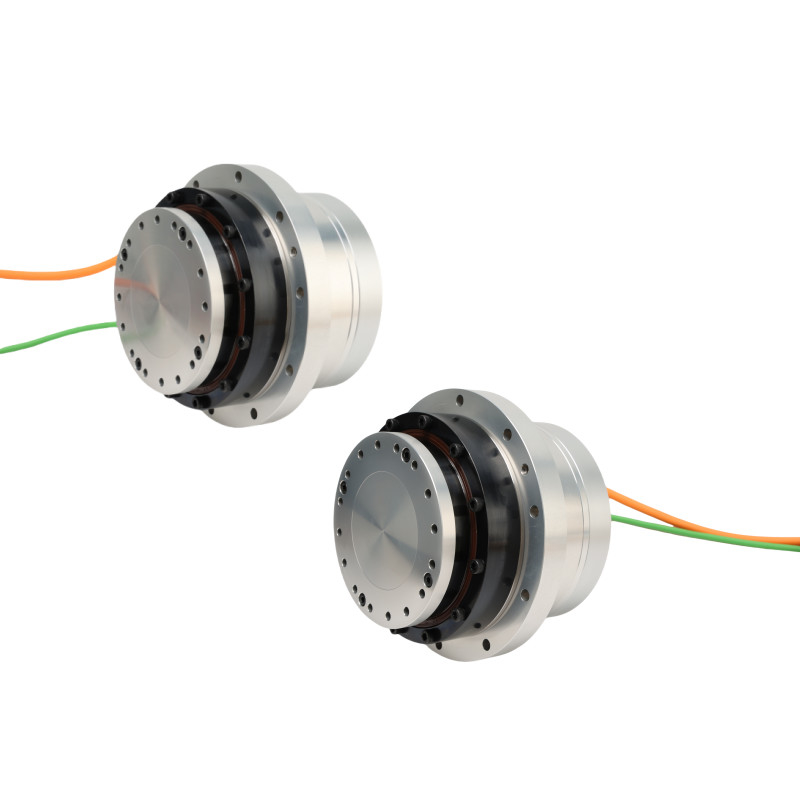

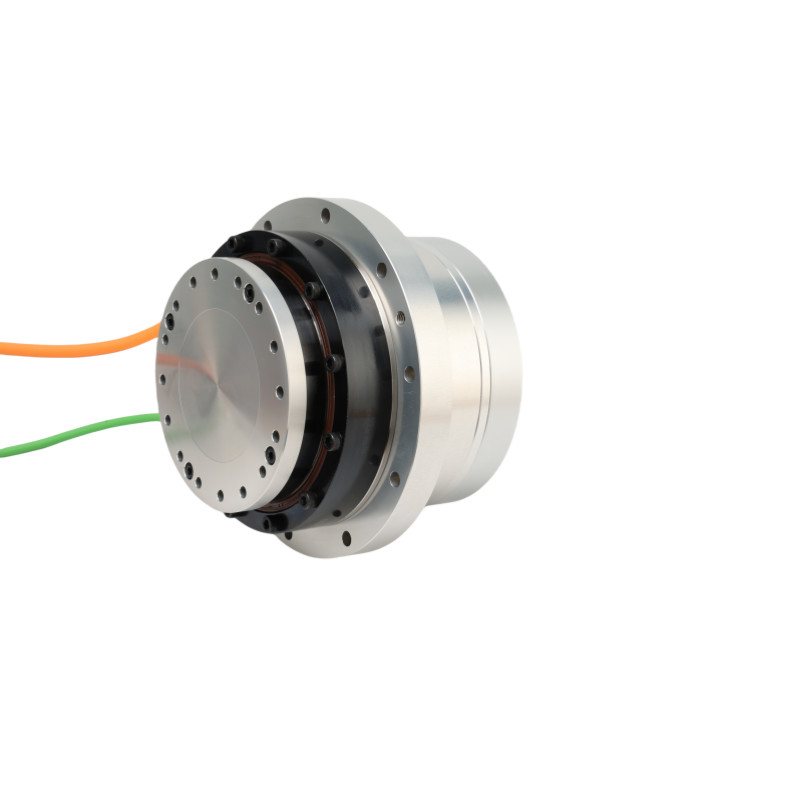

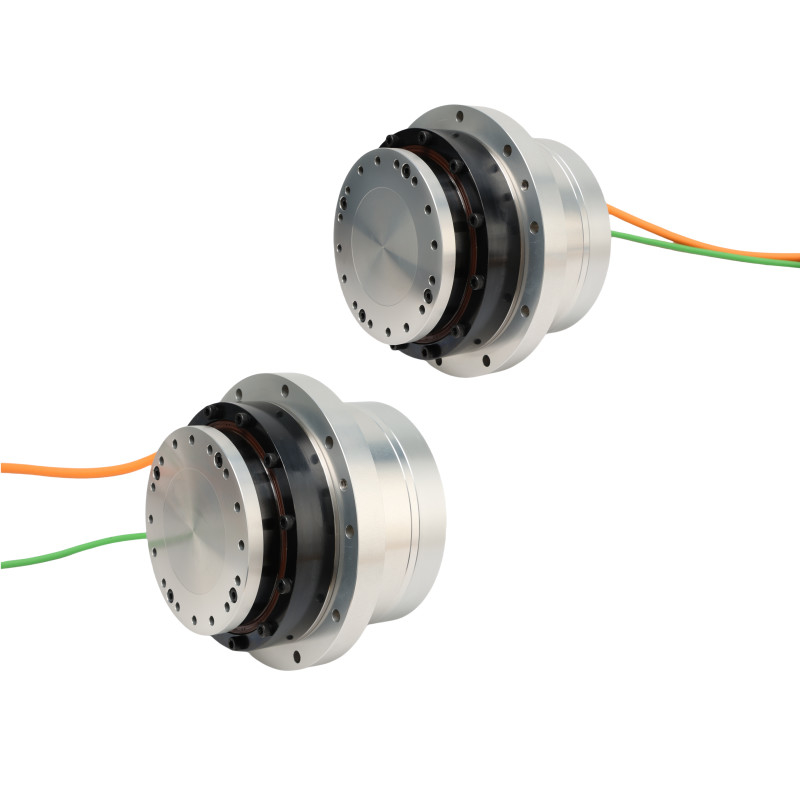

HASF-serie Flanged Rotary Actuators
Video
Video
Roterende aandrijvingen zijn mechanische apparaten die zijn ontworpen om rotatiebeweging of koppel rond een centrale as te produceren.met een vermogen van niet meer dan 50 W.
1. Actuator: typisch cilindrisch of doosvormig, waarin de interne componenten worden geplaatst.
2. Roterende as: verbonden met het uitgangsmechanisme of de belasting, waardoor de roterende beweging wordt omgezet.
3Energiebron: afhankelijk van het type kan deze pneumatisch (gecomprimeerde lucht), hydraulisch (vloeistofdruk), elektrisch (elektromotor) of mechanisch (versnelling en aansluiting) zijn.
4Beheersmechanisme: Regelt de werking van de actuator, hetzij handmatig, hetzij via geautomatiseerde systemen.
Industriële automatisering
1Robotarmen: Roterende aandrijvingen zijn integrale onderdelen van robotarmen en manipulatoren die worden gebruikt in assemblagelijnen, pick-and-place-operaties en andere geautomatiseerde taken.
2Vervoerders en materiaalbehandeling: actuatoren regelen roterende bewegingen in vervoerdersystemen, sorteringsmechanismen en materiaalbehandelingstoestellen.
3Verpakkingsmachines: actuatoren vergemakkelijken de roterende bewegingen in verpakkingsmachines voor taken zoals afdichten, etiketteren en vullen.
Vermaak en amusement:
1. Theme Park Rides: Actuatoren worden gebruikt in animatronics en ritmechanismen om dynamische bewegingen te creëren en realistische ervaringen te simuleren.
2Stage- en evenementenapparatuur: Roterende actuatoren vergemakkelijken de beweging in podiumgordijnen, verlichtingsarmaturen en andere theaterapparatuur.
Consumentenelektronica:
1. Consumentenelektronica: actuatoren worden gebruikt in verschillende consumentenelektronicaproducten zoals camera's, smartphones en gameconsoles voor mechanismen zoals zoomlenzen, autofocus,en trillingsfeedback.
Energie en nutsbedrijven:
1Valve actuatie: Roterende actuatoren regelen kleppen in pijpleidingen, procesindustrieën en nutsbedrijven voor het reguleren van de doorstroming, druk en richting van de vloeistof.
2Hernieuwbare energie: Actuatoren worden gebruikt in zonne-opsporingssystemen om zonnepanelen naar de zon te richten voor optimale energieopslag.
Medische en gezondheidszorg:
1. Diagnostische apparatuur: Roterende actuatoren worden gebruikt in medische apparaten zoals CT-scanners en MRI-machines voor nauwkeurige positionering en beweging van beeldvormende componenten.
2Chirurgische robotica: actuatoren maken precieze bewegingen en controle in chirurgische robotsystemen mogelijk, waardoor de chirurgische precisie en minimaal invasieve procedures worden verbeterd.
| De serie HAS | 20 | ||||||
| Verlagingsgraad | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Piekkoppel | N·m | 69 | 91 | 102 | 108 | 113 |
| Nominaal koppel | N·m | 30 | 48 | 58 | 61 | 61 | |
| Maximale snelheid | rpm | 98 | 62 | 50 | 41 | 31 | |
| Nominale snelheid | rpm | 51 | 32 | 26 | 21 | 16 | |
| Maximale stroom | Geweren | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Nominale stroom | Geweren | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Dreefmomentconstante | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Faseweerstand | Ohm ((20°C) | 6.2 | |||||
| Fase-inductiviteit | mH | 7.7 | |||||
| Achterste EMF | Vrms/krpm | 25 | |||||
| 48VDC | Piekkoppel | N·m | 69 | 91 | 102 | 108 | 113 |
| Nominaal koppel | N·m | 39 | 58 | 61 | 61 | 61 | |
| Maximale snelheid | rpm | 86 | 54 | 44 | 36 | 27 | |
| Nominale snelheid | rpm | 51 | 32 | 26 | 21 | 16 | |
| Maximale stroom | Geweren | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Nominale stroom | Geweren | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Dreefmomentconstante | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Faseweerstand | Ohm ((20°C) | 0.4 | |||||
| Fase-inductiviteit | mH | 0.9 | |||||
| Achterste EMF | Vrms/krpm | 7.7 | |||||
| Absolute encoder | Type codeerder | Absolute codeerder | |||||
| Resolutie (een enkele motoromwenteling) | een beetje | 23,24 bits | |||||
| Motor met meerdere draaikansen | een beetje | 16 | |||||
| Uni-directionele positiegewogenheid | Arc sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| Herhaalbaarheid van de positiebepaling | Arc sec | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Vervalstijfheid | x104N·m /rad | 24 | |||||
| Torsiestijfheid | x104N·m /rad | 1.8 | 2.3 | ||||
| Inertiemoment | zonder rem | kg*m2 | 8.8*10^-5 | ||||
| met rem | kg*m2 | 9.17*10^-5 | |||||
| De massa | zonder rem | Kilo's | 2.4 | ||||
| met rem | Kilo's | 2.96 | |||||
| Aantal motorstaven | Pools | 16 | |||||
| Omgevingscondities | Werktemperatuur: 0~40°C Bergingstemperatuur: -20~60°C Werkvochtigheid/opslagvochtigheid: 20~80% RH (geen condensatie) Vibratieweerstand: 24,5 m/s2 (frequentie: 10~400 Hz) Geen stof of metaalpoeder, corrosieve gassen, ontvlambare gassen, olie mist en ander gebruik in huis, direct zonlicht te vermijden Onder 1000 m hoogte |
||||||
| Motorisolatie | Isolatieweerstand: meer dan 100MΩ ((DC500V) | ||||||
| Dielectrische sterkte: AC1500V/ 1 minuut | |||||||
| Isolatie klasse: F | |||||||
| De mate van bescherming | Volledig afgesloten, zelfgekoeld type (IP65) | ||||||
