Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
LHT-20-XX-U-IV
Uitstekende levensduur precision verzegelde harmonische aandrijving versnellingsbak
Productbeschrijving
De harmonische reducer heeft drie basiscomponenten: een golfgenerator, een flex spline en een cirkelvormige spline.
Meer complexe versies hebben een vierde onderdeel dat normaal gesproken wordt gebruikt om de totale lengte te verkorten of om de versnellingssnelheid binnen een kleinere diameter te vergroten, maar toch dezelfde basisprincipes volgen.
De spanningsgolfsreductieversnellingen bieden voordelen zoals hoge reductieverhoudingen in een enkele fase, nul terugslag en hoge precisie die niet kunnen worden geëvenaard door conventionele versnellingssystemen.
|
Componenten
1.De golfgenerator van het spanningsgolfversnellingsapparaat bestaat uit een speciaal ontworpen dunne kogellager die op een elliptische knoop is gemonteerd. 2.De Flexspline is een dunne cilindrische beker gemaakt van legeringsstaal met buitenste tanden aan het open uiteinde van de beker. 3.De cirkelvormige spleen is een starre ring met interne tanden. |
Tabel met nominale parameters
| Model | Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale inlaatrotatiesnelheid ((vet) | Gemiddelde toegestane inlaatrotatiesnelheid ((vet) | Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kilo's | Uur | ||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤ 20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||

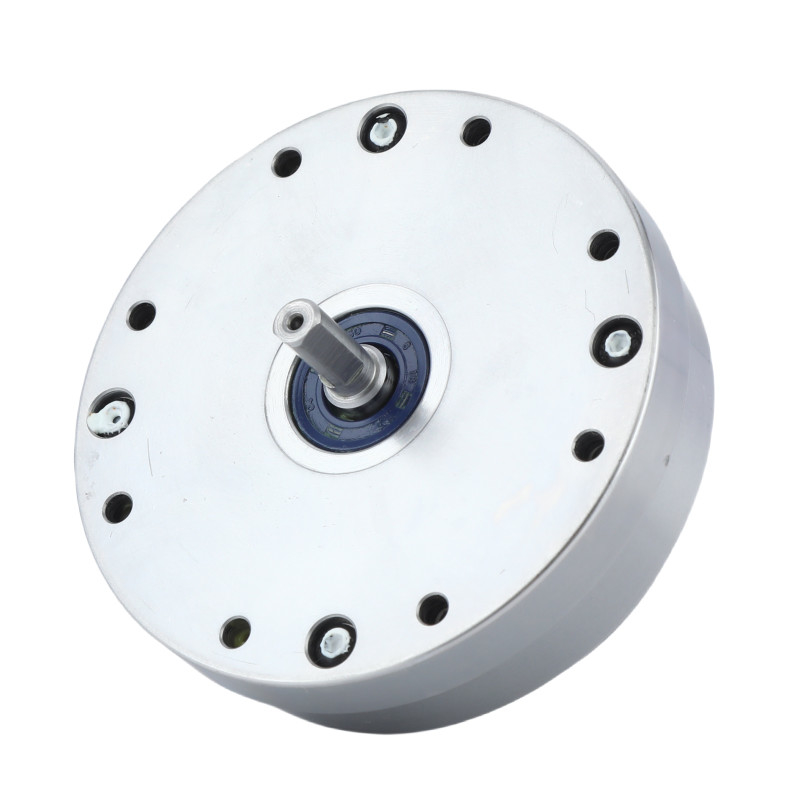

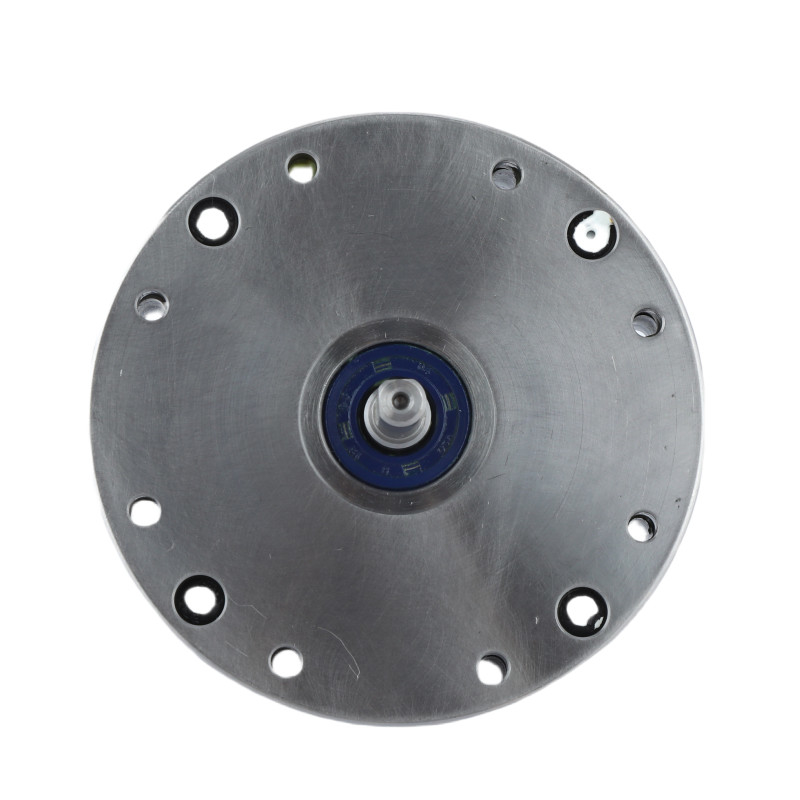

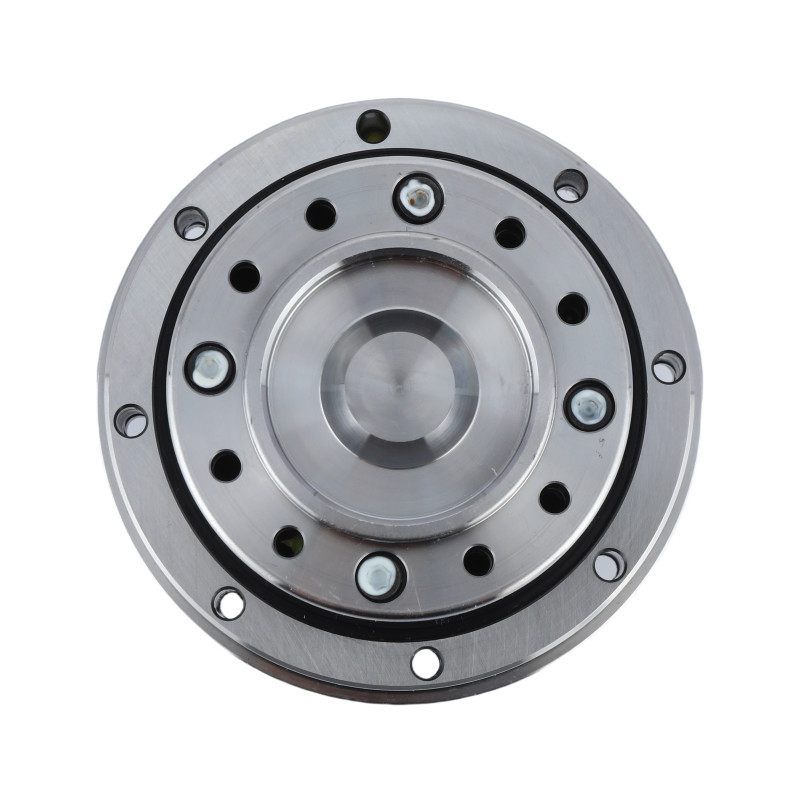

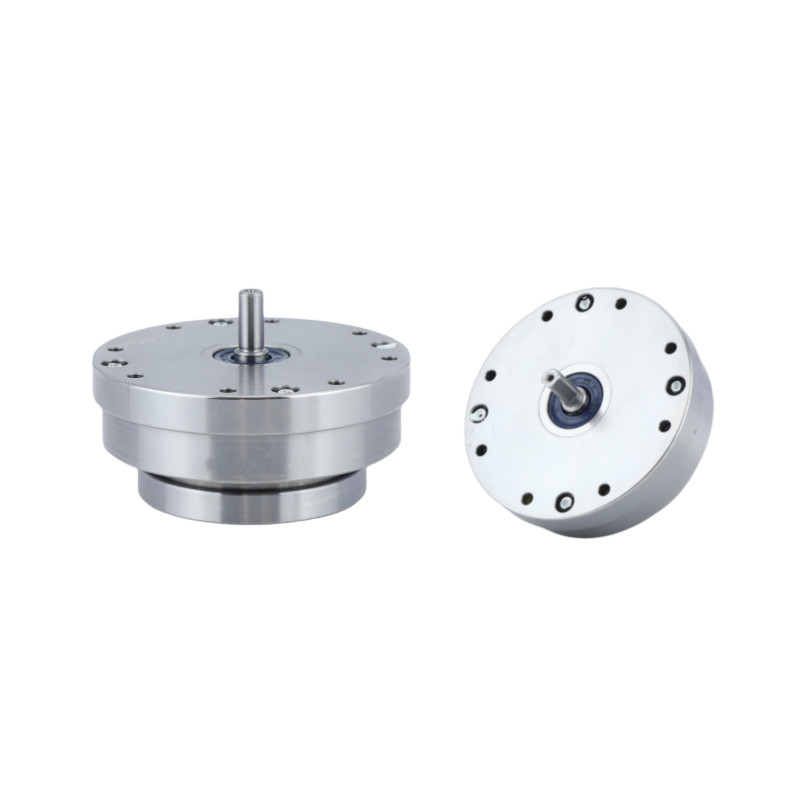

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van LHT-IV model 20 harmonische versnellingsonderdelen | |||
| Producten | Model 20 Harmonische aandrijving | ||
|
Componenten
|
Waaggenerator, Flexspline, Circulaire Spline | ||
|
Verminderingsgraad
|
50:1, 80:1, 100:1, 120:1, 160:1 | ||
|
Reactie
|
Minder dan 20 arc sec | ||
|
Gemiddelde invoersnelheid
|
6500 r/min | ||
|
Maximale invoer snelheid
|
3500 r/min | ||
|
Ontwerp van het leven
|
15000 uur | ||
|
Model
|
20 | ||
|
Gewicht
|
1.29kg | ||
| Garantie | 1 jaar | ||
Toepassingen
|
|
|
| Industriële robots | Medische hulpmiddelen | Huamnoïde robots |
|
|
|
| Optische machines | Luchtvaart | Vervaardigingssystemen |
