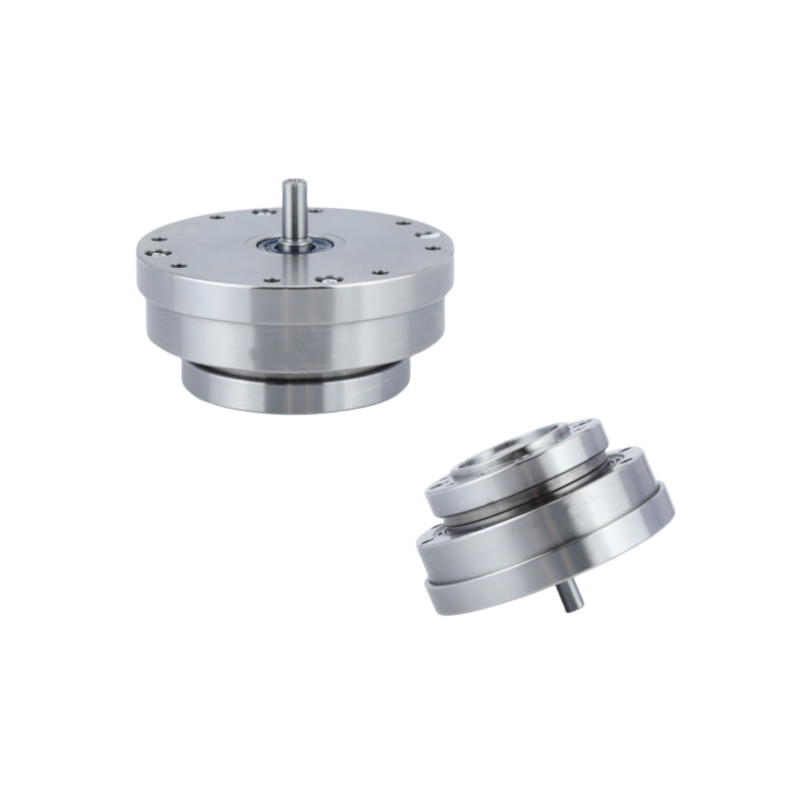

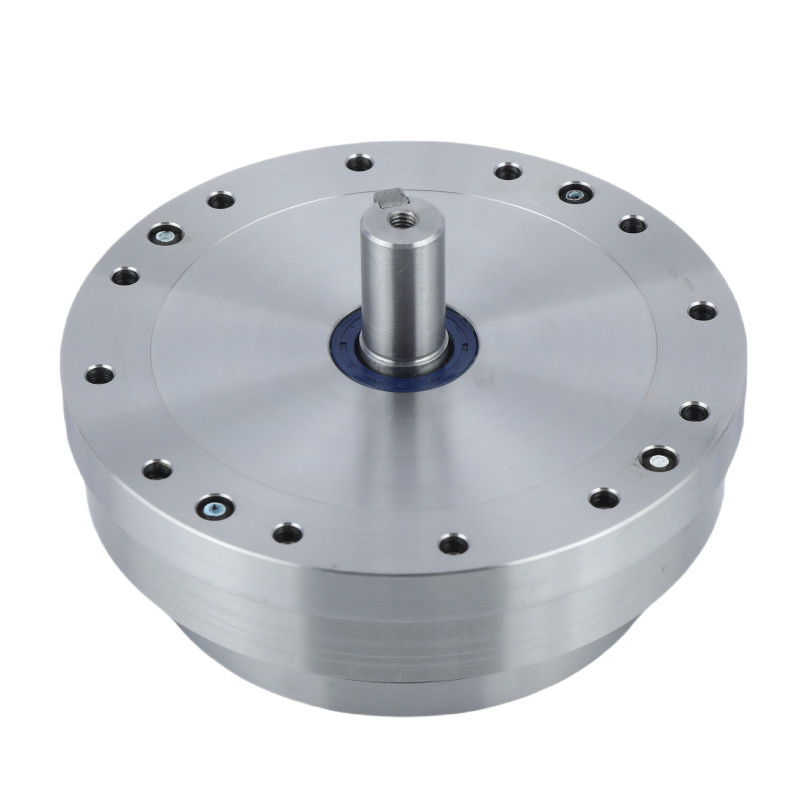

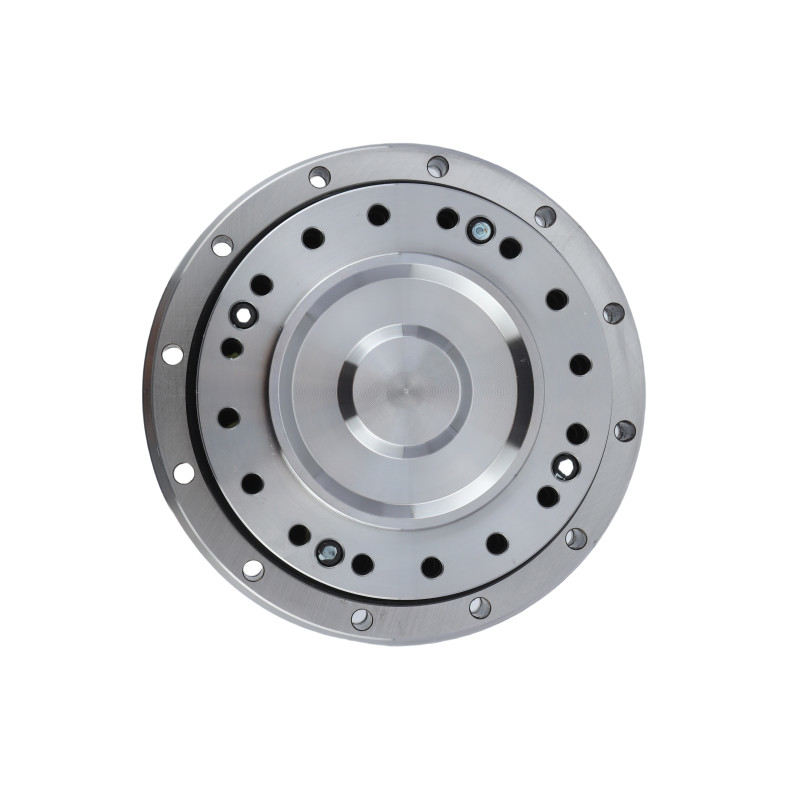

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25

Hoogprecisie-afspanningsgolfsreducer

Verminderaar van de spanningsgolf Lagering

Hoog nauwkeurig harmonisch lager

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LHT-25-XX-U-IV

Neem contact met ons op
Vraag een offerte
Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25
Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25
Productgegevens
Producten:
Model 25 Harmonische reducer
Componenten:
Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad:
50:1, 80:1, 100:1, 120:1
Reactie:
≤ 20 arc sec
Maximale invoersnelheid:
5600 r/min
Gemiddelde invoersnelheid:
3500 r/min
Ontwerp van het leven:
15000 uur
Gewicht:
1,99 kg
Toepassing:
Medische apparatuur, verwerkingsmachines, robots, halfgeleidersystemen
Garantie:
1 jaar
Kenmerken:
Compactheid en licht gewicht, hoge versnellingskoersen, nul negatieve reacties
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
To Be Negotiated
Verpakking Details
Doos
Levertijd
3-4 weken
Betalingscondities
T/T
Levering vermogen
20000 stuks per maand
Verwante producten
Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs
Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs
Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs
Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs
Neem contact met ons op
Contact opnemen
Productbeschrijving

Hoge precisie model 25 verzegelde harmonische tandwielen

Productbeschrijving

Harmonische reducers behoren tot een eigen klasse als het gaat om bewegingsregeling en mechanische krachtoverdracht.

De spanningsgolfsreductieversnellingen bieden voordelen zoals hoge reductieverhoudingen in een enkele fase, nul terugslag en hoge precisie die niet kunnen worden geëvenaard door conventionele versnellingssystemen.

De harmonische reducer heeft drie basiscomponenten: een golfgenerator, een flex spline en een cirkelvormige spline.

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 0Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 1Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 2Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 3

Tabel met nominale parameters

Model Verlagingsgraad Nominaal koppel bij 2000 r/min invoer Toegestane maximale koppel bij start en stop Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting Maximaal toelaatbaar momentoment Toegestane maximale inlaatrotatiesnelheid ((vet) Gemiddelde toegestane inlaatrotatiesnelheid ((vet) Reactie Gewicht Levensduur van het ontwerp
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arc Sec Kilo's Uur
25 50 51 5.2 127 13 72 7.3 242 25 5600 3500 ≤ 20 1.99 10000
80 82 8.4 178 18 113 12 332 34 15000
100 87 8.9 204 21 140 14 369 38 15000
120 87 8.9 217 22 140 14 395 40 15000

Tekeningen

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 4

 Gedetailleerde afbeeldingen

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 5

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 6

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 7

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 8

Belangrijkste kenmerken van LHT-IV model 25 harmonische versnellingsmiddelen
Producten Model 25 Harmonische aandrijving
Componenten
 Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad
 50:1, 80:1, 100:1, 120:1
Reactie
 Minder dan 20 arc sec
Gemiddelde invoersnelheid
 5600 r/min
Maximale invoer snelheid
 3500 r/min
Ontwerp van het leven
 15000 uur
Model
 25
Gewicht
 1.99kg
Garantie 1 jaar

Toepassingen

Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 9   Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 10   Hoogprecisie spanning Wave Reducer Harmonische Lagers Model 25 11
Industriële robots Luchtvaart CNC-machines
