Thuis > producten > Harmonische Aandrijving >
Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht

Harmonische versnellingsbak

Mechanische harmonische versnellingsbak

Mechanische spanningswave-apparatuur

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LHT-32-XX-U-IV

Neem contact met ons op
Vraag een offerte

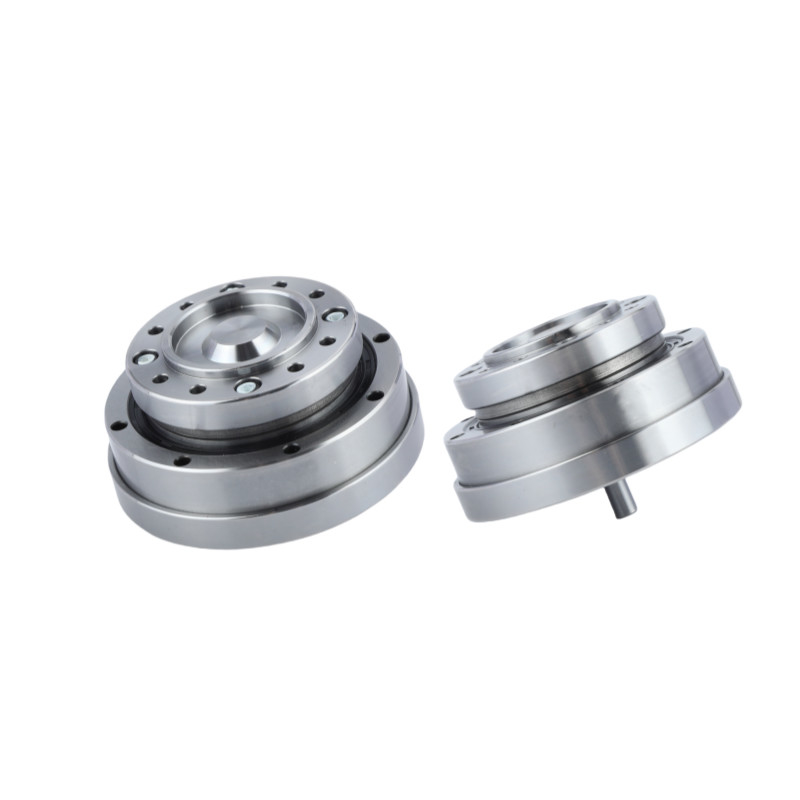

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht
Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht
Productgegevens
Producten:
Model 32 Harmonische reducer
Componenten:
Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad:
50:1, 80:1, 100:1, 120:1
Reactie:
≤ 20 arc sec
Maximale invoersnelheid:
4800 r/min
Gemiddelde invoersnelheid:
3500 r/min
Ontwerp van het leven:
15000 uur
Gewicht:
4 kg
Toepassing:
Humanoïde robots, machines voor de vervaardiging van printplaten, robots, halfgeleidersystemen
Garantie:
1 jaar
Kenmerken:
Hoge versnellingsverhoudingen, nul terugslag, hoge precisie
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
To Be Negotiated
Verpakking Details
Doos
Levertijd
3-4 weken
Betalingscondities
T/T
Levering vermogen
20000 stuks per maand
Verwante producten
Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs
Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs
Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs
Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs
Neem contact met ons op
Contact opnemen
Productbeschrijving

Hoge precisie model 32 verzegelde harmonische tandwielen

Productbeschrijving

Harmonische reducers behoren tot een eigen klasse als het gaat om bewegingsregeling en mechanische krachtoverdracht.

De spanningsgolfsreductieversnellingen bieden voordelen zoals hoge reductieverhoudingen in een enkele fase, nul terugslag en hoge precisie die niet kunnen worden geëvenaard door conventionele versnellingssystemen.

De harmonische reducer heeft drie basiscomponenten: een golfgenerator, een flex spline en een cirkelvormige spline.

Hoe het werkt

De Flexspline is iets kleiner in diameter en heeft twee minder tanden dan de Circular Spline.De elliptische vorm van de golfgenerator zorgt ervoor dat de tanden van de Flexspline de cirkelvormige spline op twee tegengestelde gebieden over de hoofdas van de ellips betrekkenVoor elke 180 graden rotatie in de wijzerslag van de golfgenerator worden de Flexspline-tanden tegen de wijzerslag van de klok met één tand verlengd ten opzichte van de cirkelvormige spline.Elke volledige rotatie in de wijzers van de klok resulteert in de Flexspline bewegen tegen de klok in twee tanden van zijn oorspronkelijke positie ten opzichte van de Circulaire Spline

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 0Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 1Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 2Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 3

Specificatie

Model Verlagingsgraad Nominaal koppel bij 2000 r/min invoer Toegestane maximale koppel bij start en stop Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting Maximaal toelaatbaar momentoment Toegestane maximale inlaatrotatiesnelheid ((vet) Gemiddelde toegestane inlaatrotatiesnelheid ((vet) Reactie Gewicht Levensduur van het ontwerp
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arc Sec Kilo's Uur
32 50 99 10 281 29 140 14 497 51 4800 3500 ≤ 20 4 10000
80 153 16 395 40 217 22 738 75 15000
100 178 18 433 44 281 29 841 86 15000
120 178 18 459 47 281 29 892 91 15000

Tekeningen

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 4

 Gedetailleerde afbeeldingen

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 5

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 6

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 7

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 8

Belangrijkste kenmerken van LHT-IV model 32 harmonische versnellingsonderdelen
Producten Model 32 Harmonische aandrijving
Componenten
 Waaggenerator, Flexspline, Circulaire Spline
Verminderingsgraad
 50:1, 80:1, 100:1, 120:1
Reactie
 Minder dan 20 arc sec
Gemiddelde invoersnelheid
 4800 r/min
Maximale invoer snelheid
 3500 r/min
Ontwerp van het leven
 15000 uur
Model
 32
Gewicht
 4 kg
Garantie 1 jaar

Toepassingen

Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 9   Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 10   Verzegelde strainwave-harmonische aandrijving voor mechanische krachtoverdracht 11
Industriële robots Huamnoïde robots Halveringsapparatuur
