Peak Torque Model 40 Gesloten Harmonische aandrijving
Productbeschrijving
Harmonische reducers behoren tot een eigen klasse als het gaat om bewegingsregeling en mechanische krachtoverdracht.
De spanningsgolfsreductieversnellingen bieden voordelen zoals hoge reductieverhoudingen in een enkele fase, nul terugslag en hoge precisie die niet kunnen worden geëvenaard door conventionele versnellingssystemen.
De harmonische reducer heeft drie basiscomponenten: een golfgenerator, een flex spline en een cirkelvormige spline.
Deze eenvoudige drie-element constructie in combinatie met het unieke werkingsprincipe maakt een uiterst hoge reductieverhouding mogelijk in een zeer compact en lichtgewicht pakket.De grootte en het gewicht van het vistuig variëren niet met de vermindering van de verhouding. De hoge prestatie kenmerken van deze tandwieltechnologie met inbegrip vanNul terugslag, hoog koppel, compacte afmetingen, uitstekende positiegewogenheid en herhaalbaarheid zijn allemaal een direct gevolg van het unieke werkingsprincipe.
Hoe het werkt
De Flexspline is iets kleiner in diameter en heeft twee minder tanden dan de Circular Spline.De elliptische vorm van de golfgenerator zorgt ervoor dat de tanden van de Flexspline de cirkelvormige spline op twee tegengestelde gebieden over de hoofdas van de ellips betrekkenVoor elke 180 graden rotatie in de wijzerslag van de golfgenerator worden de Flexspline-tanden tegen de wijzerslag van de klok met één tand verlengd ten opzichte van de cirkelvormige spline.Elke volledige rotatie in de wijzers van de klok resulteert in de Flexspline bewegen tegen de klok in twee tanden van zijn oorspronkelijke positie ten opzichte van de Circulaire Spline
Tabel met nominale parameters
| Model | Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale inlaatrotatiesnelheid ((vet) | Gemiddelde toegestane inlaatrotatiesnelheid ((vet) | Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kilo's | Uur | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||

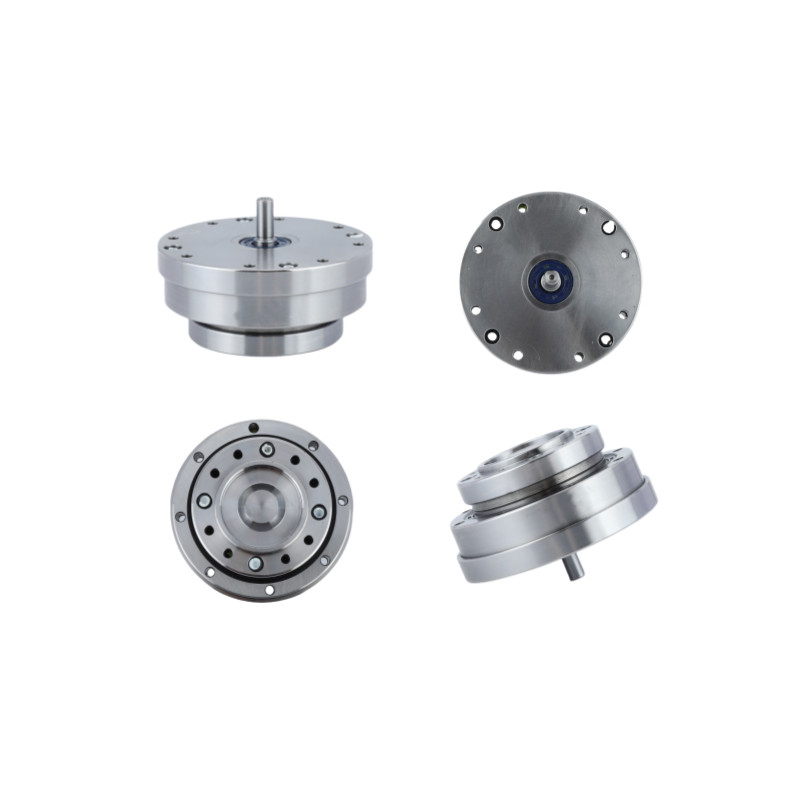

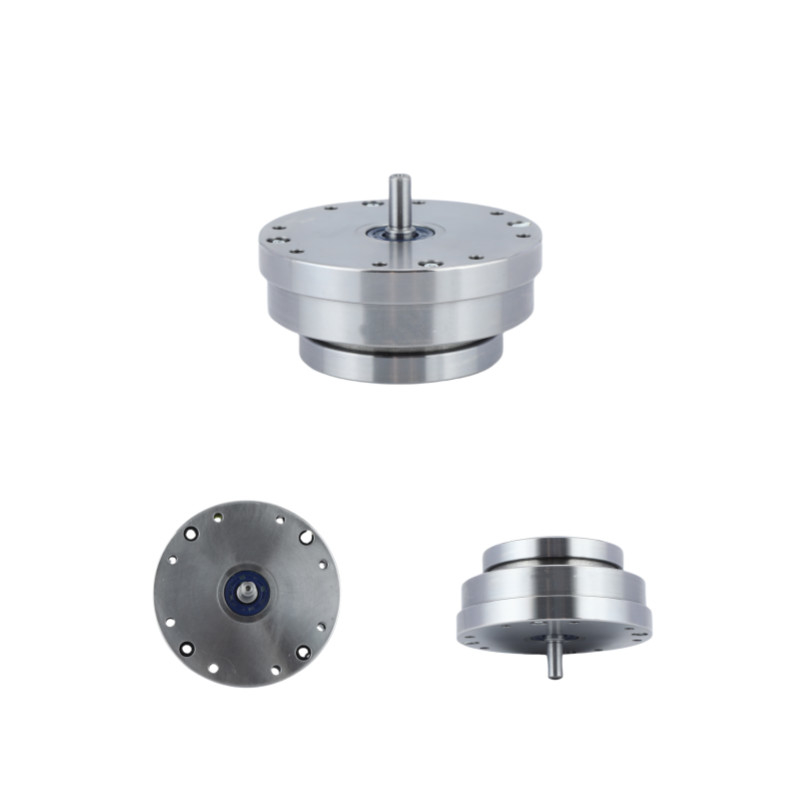

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van LHT-IV model 40 harmonische versnellingsmiddelen | |||
| Producten | Verminder van spanningsgolven model 40 | ||
|
Componenten
|
Waaggenerator, Flexspline, Circulaire Spline | ||
|
Verminderingsgraad
|
50:1, 80:1, 100:1, 120:1 | ||
|
Reactie
|
Minder dan 20 arc sec | ||
|
Gemiddelde invoersnelheid
|
4000 r/min | ||
|
Maximale invoer snelheid
|
3000 r/min | ||
|
Ontwerp van het leven
|
15000 uur | ||
|
Model
|
40 | ||
|
Gewicht
|
7 kg | ||
| Garantie | 1 jaar | ||
| Toepassing | Verwerkingsmachines, meet-, analyse- en testsystemen, robots | ||
Toepassingen
|
|
|
| Industriële robots | Medische hulpmiddelen | Huamnoïde robots |
|
|
|
| Optische machines | Halveringsapparatuur | Luchtvaart |
