Verminderaar van spanningsgolven met hoge harmonische reductie voor robotica

High Reduction harmonic drive versnellingsbak

Verstelgolfharmonische aandrijving

Harmonische spanningsgolfsreducer

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LSN-14-XX-U-II

Neem contact met ons op

Vraag een offerte

Verminderaar van spanningsgolven met hoge harmonische reductie voor robotica

Productgegevens

Model:

Producten:

Verminder van spanningsgolven model 14

Componenten:

Waaggenerator, Flexspline, Circulaire Spline

Verminderingsgraad:

50:1, 80:1, 100:1, 120:1

Reactie:

≤ 20 arc sec

Nominaal koppel bij 2000 r/min invoer:

5.4 tot en met 7,8 Nm

Piekkoppel bij start en stop:

18 tot 28 Nm

Gemiddelde invoersnelheid:

3500 r/min

Ontwerp van het leven:

15000 uur

Kenmerken:

Hoge koppelcapaciteit, hoge precisie en lage terugslag

Gewicht:

0.39kg

Toepassing:

Nieuwe energiesector, Robotica, Luchtvaart, CNC-machines

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Hoge reductieverhoudingen Harmonische tandwielen Spanningsgolfsreducer

De LSN-serie is een versnellingsset met een hoog koppel en een precisie-cross roller-uitgangslager en -flens. Het is een zeer compacte, robuuste en gemakkelijk te gebruiken versnellingshoofdoplossing.De LSN II-serie is verkrijgbaar in 5 maten met verhoudingen van 501:1 tot 160:1Als uw toepassing geen hoog koppel vereist, is de LSN-serie versnellingshoofd een geweldige alternatieve versnellingshoofd.

Belangrijkste kenmerken

Nul tegenslag
Piekkoppel bij start en stop: 18 Nm tot 28 Nm
Precies < 1 boogmin
Verminderingsverhoudingen 50:1 tot 120:1
Hoge torsiestijfheid
Hoge efficiëntie
Gemakkelijk functioneren
Robuust uitgangslager voor kruisrol
Uitgangsflens voor directe montage van de lading

Specificaties

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop		Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting		Maximaal toelaatbaar momentoment		Toegestane maximale ingangsrotatiesnelheid	Toegestane gemiddelde inlaatrotatiesnelheid	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop				Maximaal toelaatbaar momentoment		Gras	Gras	Reactie	Gewicht	Levensduur van het ontwerp
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Uur
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

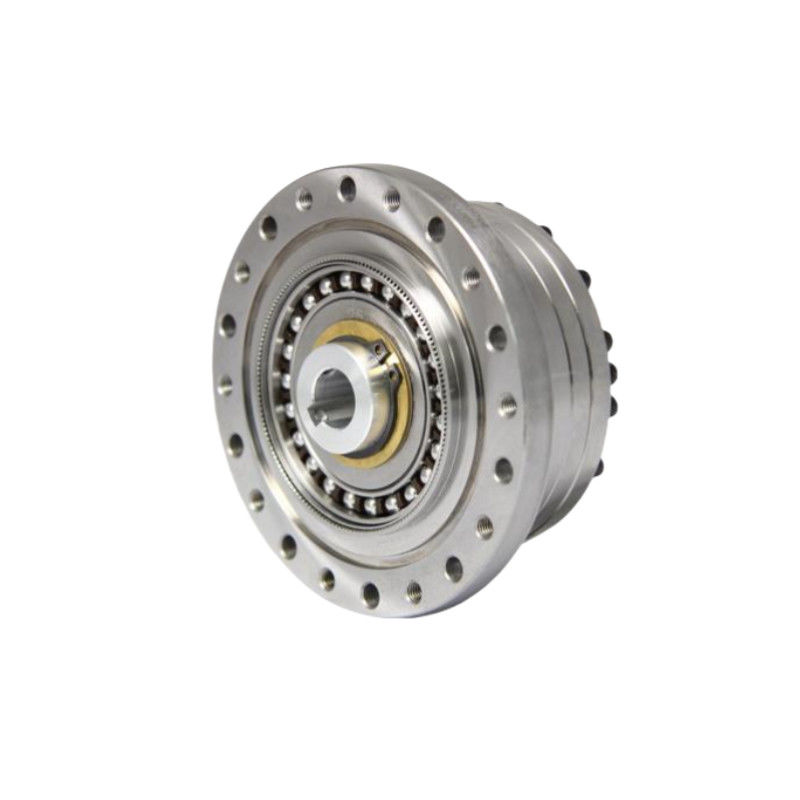

Verminderaar van spanningsgolven met hoge harmonische reductie voor robotica 1

Gedetailleerde afbeeldingen

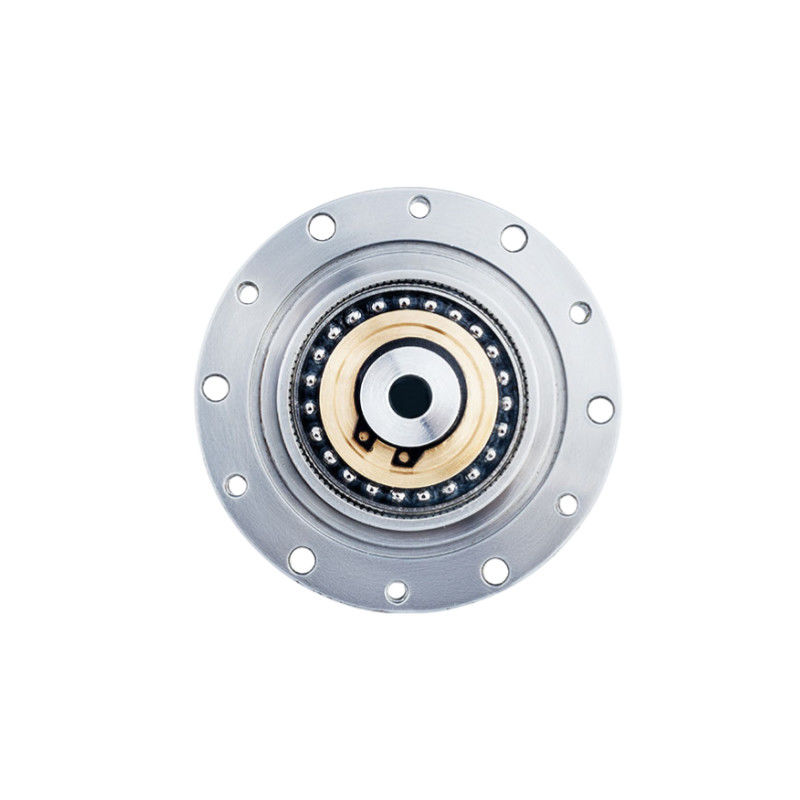

Verminderaar van spanningsgolven met hoge harmonische reductie voor robotica 2

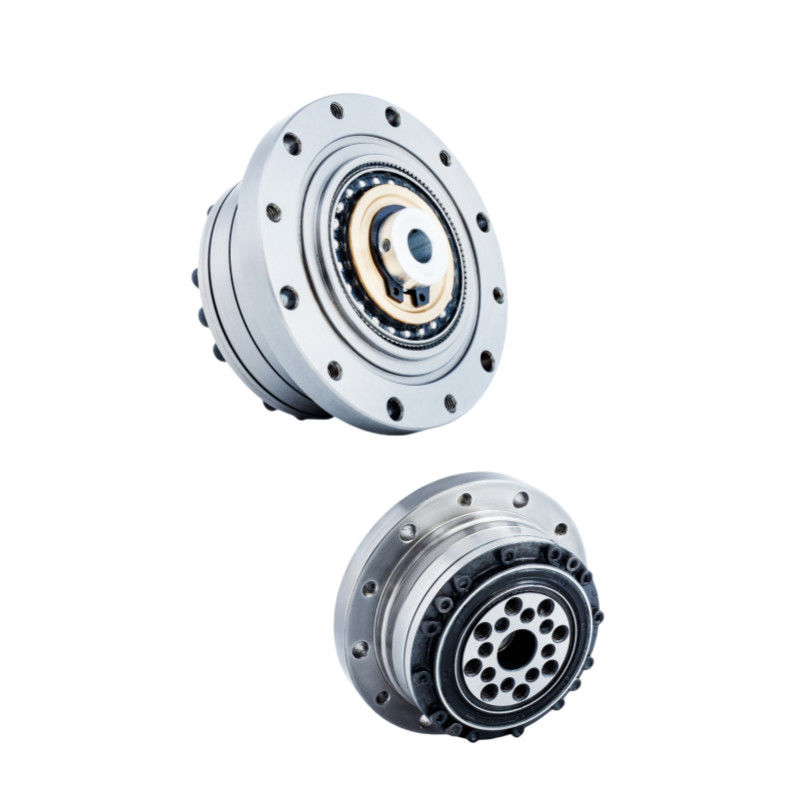

Verminderaar van spanningsgolven met hoge harmonische reductie voor robotica 3

Verminderaar van spanningsgolven met hoge harmonische reductie voor robotica 4

	Belangrijkste kenmerken van LSN-II model 14 harmonische versnellingsonderdelen
	Producten	Model 14 Harmonische aandrijving
	Componenten	Waaggenerator, Flexspline, Circulaire Spline
	Verminderingsgraad	50:1, 80:1, 100:1, 120:1
	Reactie	Minder dan 20 arc sec
	Gemiddelde invoersnelheid	3500 r/min
	Maximale invoer snelheid	8500 r/min
	Ontwerp van het leven	15000 uur
	Model	14
	Gewicht	0.39 kg
	Garantie	1 jaar

Toepassingen


Industriële robots	Medische hulpmiddelen	Huamnoïde robots

Optische machines	Luchtvaart	Vervaardigingssystemen
