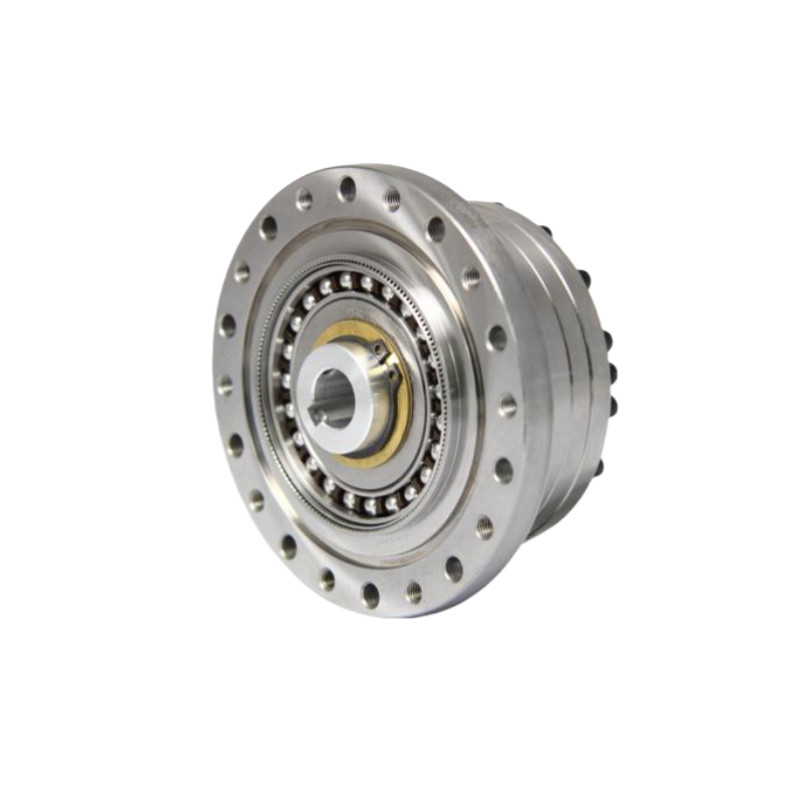

Robuuste harmonische golfspanningsboeien model 17 cross roller uitgangslagers

Robuuste spanningsmiddelen

Model 17 spanningsinrichting

Robuuste golvenratten

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LSN-17-XX-U-II

Neem contact met ons op

Vraag een offerte

Robuuste harmonische golfspanningsboeien model 17 cross roller uitgangslagers

Productgegevens

Producten:

Model 17 Spanningsgolfsreductieversnellingen

Componenten:

Waaggenerator, Flexspline, Circulaire Spline

Verminderingsgraad:

50:1, 80:1, 100:1, 120:1

Reactie:

≤ 20 arc sec

Nominaal koppel bij 2000 r/min invoer:

16 tot 24 Nm

Piekkoppel bij start en stop:

34 tot 54 Nm

Gemiddelde invoersnelheid:

3500 r/min

Maximale invoersnelheid:

7300 r/min

Ontwerp van het leven:

15000 uur

Kenmerken:

Hoge koppelcapaciteit, hoge precisie en lage terugslag

Gewicht:

0,52 kg

Toepassing:

Nieuwe energiesector, robotica, communicatieapparatuur

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Hoge-efficiëntie harmonische tandwielen LSN - II Robuuste kruisrol-uitgang Lagers Spanningsgolfsreducer

Name: Robuuste harmonische golfspanningsboeien model 17 cross roller uitgangslagers
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-17-XX-U-II
Availability: InStock

De LSN-serie is een versnellingsstel met een hoog koppel en een precisie-cross roller-uitgangslagger en -flens.De LSN II-serie is verkrijgbaar in 5 maten met verhoudingen van 501:1 tot 160:1Als uw toepassing geen hoog koppel vereist, is de LSN-serie versnellingskop een uitstekende alternatieve versnellingskop.

De LSN-serie is de lichte productlijn, ontworpen om het gewicht van de mechanische apparatuur zelf te verminderen en de lichte constructie van industriële robots te vergemakkelijken.Het maakt hogere snelheden en een grotere laadcapaciteit voor industriële robots mogelijk.

Belangrijkste kenmerken

Nul tegenslag
Piekkoppel bij start en stop: 34 Nm tot 54 Nm
CE-markering
Verminderingsverhoudingen 50:1 tot 120:1
Hoge torsiestijfheid
Hoge efficiëntie
Compact en eenvoudig ontwerp
Robuust uitgangslager voor kruisrol
Uitgangsflens voor directe montage van de lading

Voordelen

De lichte structuur wordt bereikt door een geoptimaliseerd ontwerp en het gebruik van hoogwaardige materialen, wat resulteert in een aanzienlijke vermindering van het productgewicht met 30%.

Een kopvormige standaardvatstructuur voor het flexibele wiel, gecombineerd met hoge stijfheid van de volle rol dwarslagers.

Met behulp van het zelf ontwikkelde CMP-warmtebehandelingsproces zorgt het LS-tandprofielontwerp voor een nauwkeurig slijpen met een spoornauwkeurigheid van 1um.

Compact en beknopt ontwerp, met geen terugslag, directe motorverbinding en gemakkelijke installatie.

In- en uitgang coaxieel.

Uitstekende positiegewogenheid en herhaalbaarheid.

Specificatieblad

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop		Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting		Maximaal toelaatbaar momentoment		Toegestane maximale ingangsrotatiesnelheid	Toegestane gemiddelde inlaatrotatiesnelheid	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop				Maximaal toelaatbaar momentoment		Gras	Gras	Reactie	Gewicht	Levensduur van het ontwerp
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Uur
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

Tekening

Robuuste harmonische golfspanningsboeien model 17 cross roller uitgangslagers 1

	Belangrijkste kenmerken van LSN-II model 17 harmonische reus
	Producten	Model 17 Harmonische aandrijvingseenheden
	Componenten	Waaggenerator, Flexspline, Circulaire Spline
	Verminderingsgraad	50:1, 80:1, 100:1, 120:1
	Reactie	Minder dan 20 arc sec
	Gemiddelde invoersnelheid	3500 r/min
	Maximale invoer snelheid	7300 r/min
	Ontwerp van het leven	15000 uur
	Model	17
	Gewicht	0.52 kg
	Garantie	1 jaar
