Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
LSN-20-XX-U-II

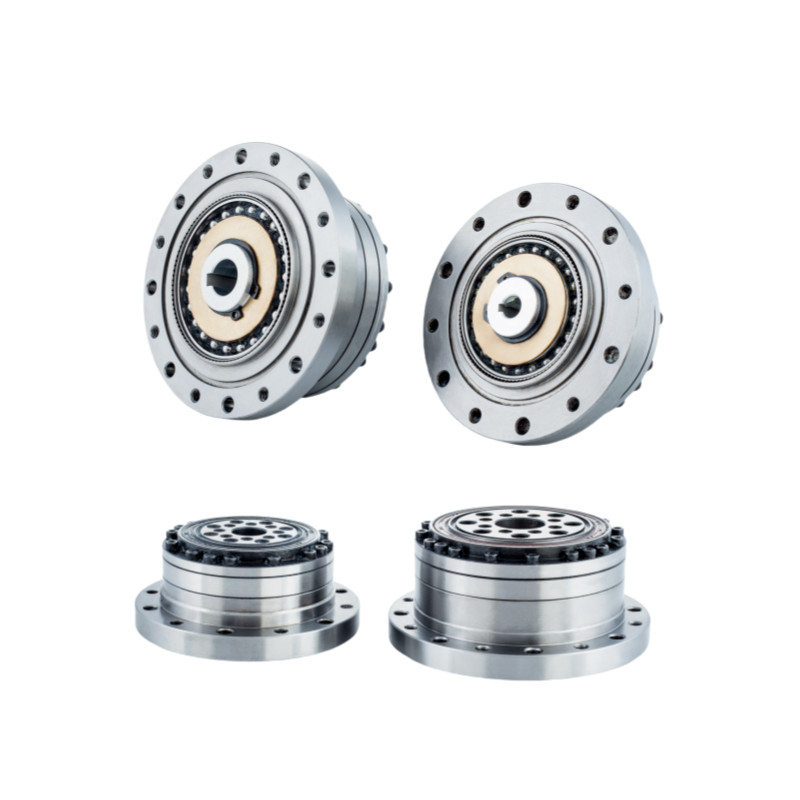

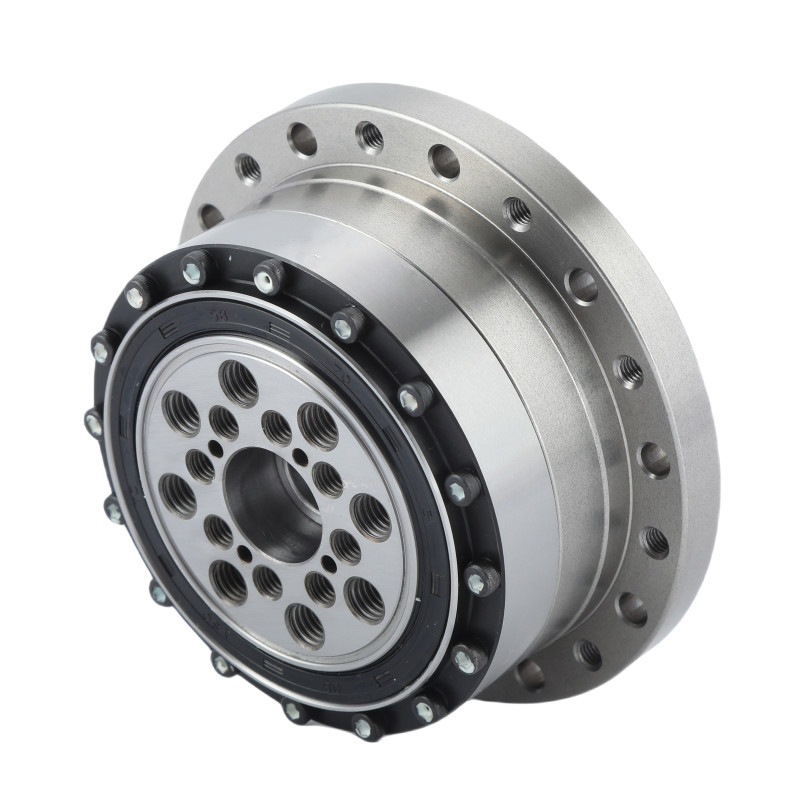

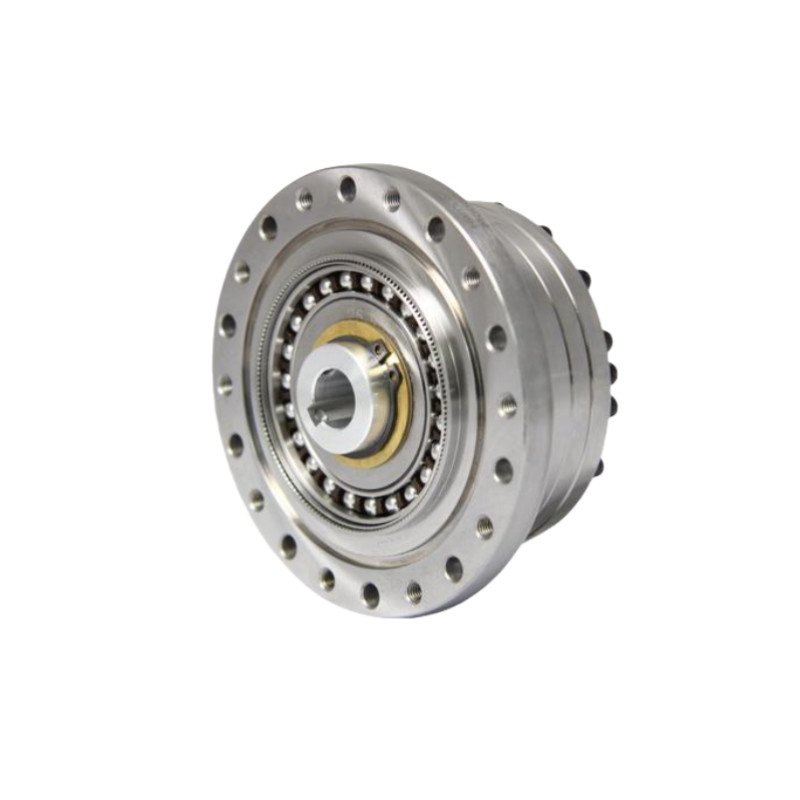

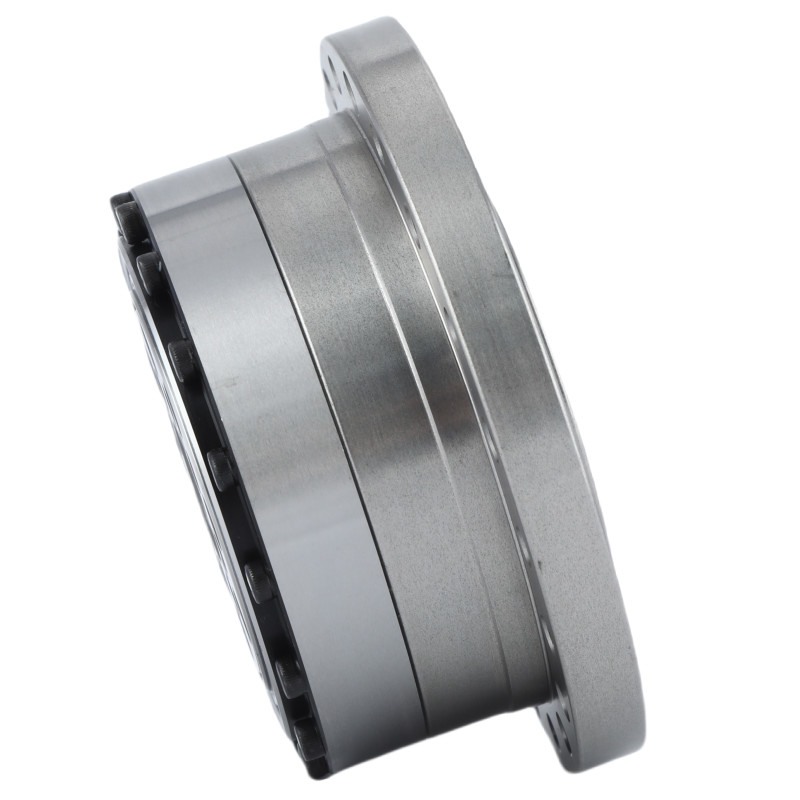

De LSN-serie is een versnellingsstel met een hoog koppel en een precisie-cross roller-uitgangslagger en -flens.De LSN II-serie is verkrijgbaar in 5 maten met verhoudingen van 501:1 tot 160:1Als uw toepassing geen hoog koppel vereist, is de LSN-serie versnellingskop een uitstekende alternatieve versnellingskop.
De LSN-serie is de lichte productlijn, ontworpen om het gewicht van de mechanische apparatuur zelf te verminderen en de lichte constructie van industriële robots te vergemakkelijken.Het maakt hogere snelheden en een grotere laadcapaciteit voor industriële robots mogelijk.
Hoe het werkt
De Flexspline is iets kleiner in diameter en heeft twee minder tanden dan de Circular Spline.De elliptische vorm van de golfgenerator zorgt ervoor dat de tanden van de Flexspline de cirkelvormige spline op twee tegengestelde gebieden over de hoofdas van de ellips betrekkenVoor elke 180 graden rotatie in de wijzerslag van de golfgenerator worden de Flexspline-tanden tegen de wijzerslag van de klok met één tand verlengd ten opzichte van de cirkelvormige spleen.Elke volledige rotatie in de wijzers van de klok resulteert in de Flexspline bewegen tegen de klok in twee tanden van zijn oorspronkelijke positie ten opzichte van de Circulaire Spline.
|
Belangrijkste kenmerken
|
Voordelen
De lichte structuur wordt bereikt door een geoptimaliseerd ontwerp en het gebruik van hoogwaardige materialen, wat resulteert in een aanzienlijke vermindering van het productgewicht met 30%.
Een kopvormige standaardvatstructuur voor het flexibele wiel, gecombineerd met hoge stijfheid van de volle rol dwarslagers.
Met behulp van het zelf ontwikkelde CMP-warmtebehandelingsproces zorgt het LS-tandprofielontwerp voor een nauwkeurig slijpen met een spoornauwkeurigheid van 1um.
Compact en beknopt ontwerp, met geen terugslag, directe motorverbinding en gemakkelijke installatie.
In- en uitgang coaxieel.
Uitstekende positiegewogenheid en herhaalbaarheid.
Specificatieblad
| Model | Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale ingangsrotatiesnelheid | Toegestane gemiddelde inlaatrotatiesnelheid | Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Gras | Gras | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Uur | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
Tekening
|
Belangrijkste kenmerken van LSN-II Model 20 Harmonic Reudser | |||
| Producten | Model 20 Harmonische aandrijvingseenheden | |||
|
Componenten
|
Waaggenerator, Flexspline, Circulaire Spline | |||
|
Verminderingsgraad
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Reactie
|
Minder dan 20 arc sec | |||
|
Gemiddelde invoersnelheid
|
3500 r/min | |||
|
Maximale invoer snelheid
|
6500 r/min | |||
|
Ontwerp van het leven
|
15000 uur | |||
|
Model
|
20 | |||
|
Gewicht
|
00,73 kg | |||
| Garantie | 1 jaar | |||
