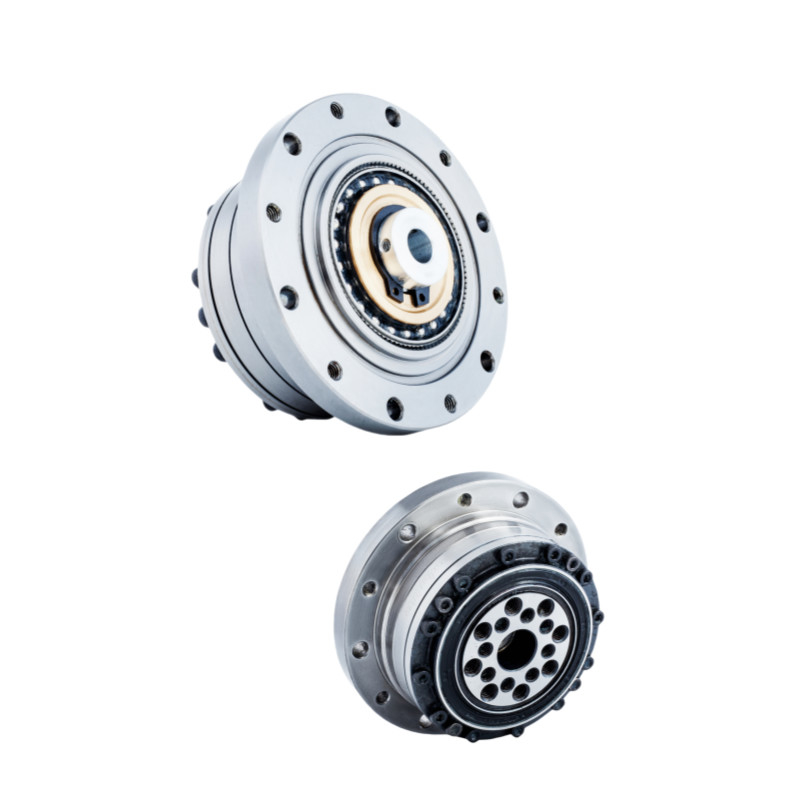

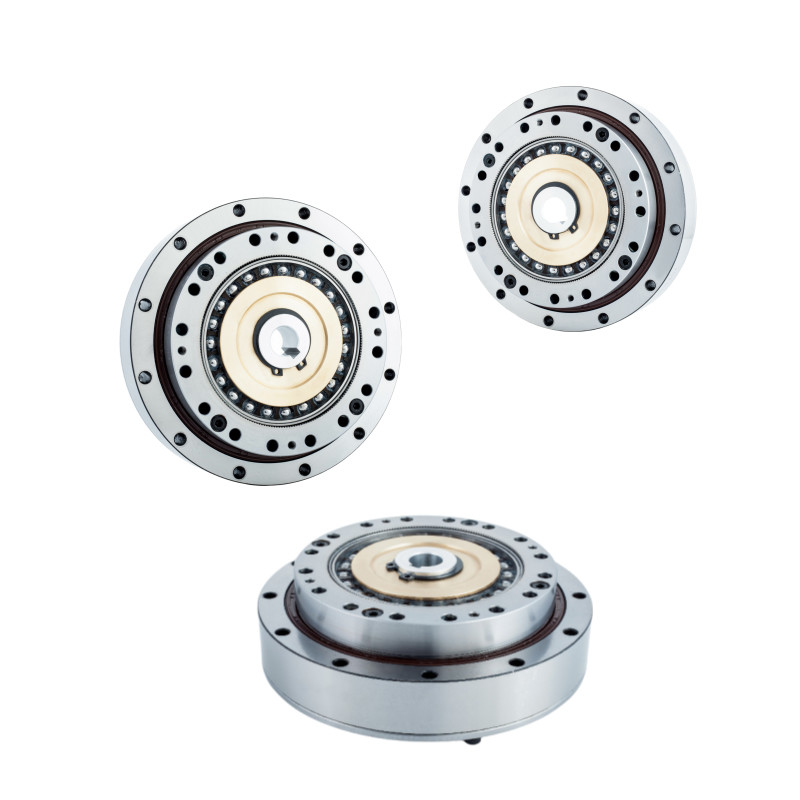

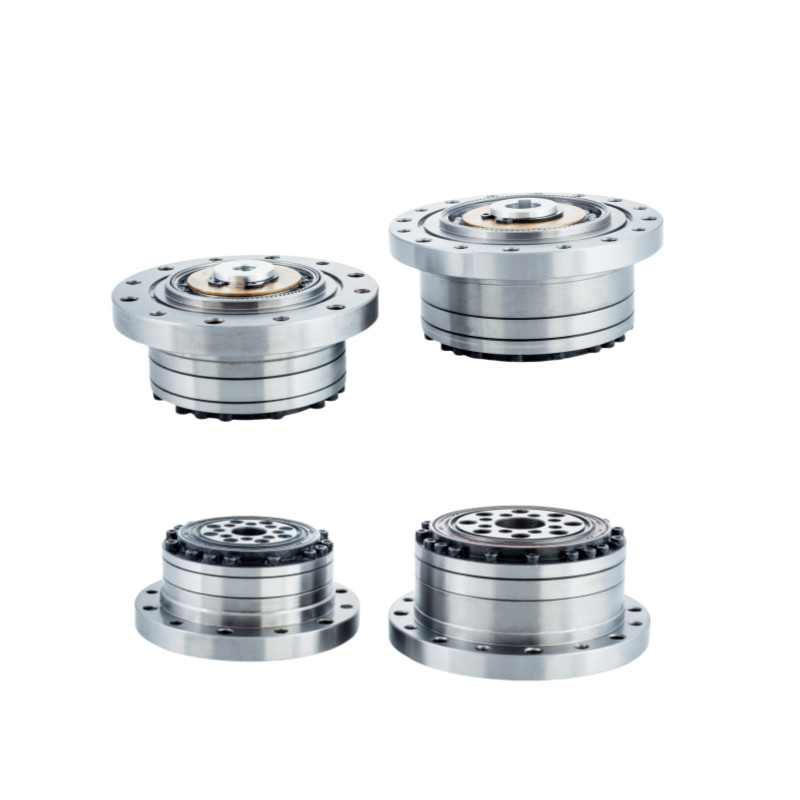

Name: Compacte harmonische snelheidsreducer Spanningsgolfversnelling Model 25 aangepast
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-25-XX-U-II
Availability: InStock

Thuis > producten > Harmonische Aandrijving >

Compacte harmonische snelheidsreducer Spanningsgolfversnelling Model 25 aangepast

Compacte harmonische snelheidsreducer

Op maat gemaakte harmonische snelheidsreducer

Compacte spanningsgolfapparatuur

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

LSN-25-XX-U-II

Neem contact met ons op

Vraag een offerte

Compacte harmonische snelheidsreducer Spanningsgolfversnelling Model 25 aangepast

Productgegevens

Producten:

Model 25 Spanningsgolfsreductieversnellingen

Verminderingsgraad:

50:1, 80:1, 100:1, 120:1

Reactie:

≤ 20 arc sec

Nominaal koppel bij 2000 r/min invoer:

39 Nm tot 67 Nm

Piekkoppel bij start en stop:

98 tot 167 Nm

Gemiddelde invoersnelheid:

3500 r/min

Maximale invoersnelheid:

5600 r/min

Ontwerp van het leven:

15000 uur

Kenmerken:

Hoge koppelcapaciteit, hoge precisie, hoge nauwkeurigheid, nul terugslag

Gewicht:

1,14 kg

Toepassing:

Hout, licht metaal en kunststof machinewerktuigen, ruimtevaartapparatuur, optische machines

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

30% lichter harmonische reducer tandwielen spanningsgolf reducer

De harmonische reducer van de LSN-serie is ideaal voor toepassingen waarbij het gewicht een cruciale factor is, maar een hoog koppel en geen terugslag nodig zijn.LSN - 25 - XX - U - II is een met hoog koppel ingebouwde versnellingsinstallatie voor onderdelen, gecombineerd met een precisie-cross roller-outputlager en -flensHet is een zeer compacte, robuuste en gemakkelijk te gebruiken versnellingshoofdoplossing, verkrijgbaar in 5 maten met verhoudingen 50:1 tot 120:1.

Hoe het werkt

De Flexspline is iets kleiner in diameter en heeft twee minder tanden dan de Circular Spline.De elliptische vorm van de golfgenerator zorgt ervoor dat de tanden van de Flexspline de cirkelvormige spline op twee tegengestelde gebieden over de hoofdas van de ellips betrekkenVoor elke 180 graden rotatie in de wijzerslag van de golfgenerator worden de Flexspline-tanden tegen de wijzerslag van de klok met één tand verlengd ten opzichte van de cirkelvormige spline.Elke volledige rotatie in de wijzers van de klok resulteert in de Flexspline bewegen tegen de klok in twee tanden van zijn oorspronkelijke positie ten opzichte van de Circulaire Spline.

Compacte harmonische snelheidsreducer Spanningsgolfversnelling Model 25 aangepast 0

Belangrijkste kenmerken

Nul tegenslag
Piekkoppel bij start en stop: 98 Nm tot 167 Nm
Verminderingsverhoudingen 50:1 tot 120:1
30% gemiddeld lager gewicht dan de standaardreeks
Hoge torsiestijfheid
Hoge efficiëntie
Compact en eenvoudig ontwerp
Robuust uitgangslager voor kruisrol
Uitgangsflens voor directe montage van de lading

Voordelen

De lichtgewichtstructuur wordt bereikt door een geoptimaliseerd ontwerp en het gebruik van hoogwaardige materialen, wat resulteert in een aanzienlijke vermindering van het productgewicht met 30%.

Een kopvormige standaardvatstructuur voor het flexibele wiel, gecombineerd met hoge stijfheid van volle rollers.

Met behulp van het zelf ontwikkelde warmtebehandelingsproces van CMP zorgt het tandprofielontwerp van LS voor een nauwkeurig slijpen met een raadsnauwkeurigheid van 1um.

Compact en beknopt ontwerp, met geen terugslag, directe motorverbinding en gemakkelijke installatie.

In- en uitgang coaxieel.

Uitstekende positiegewogenheid en herhaalbaarheid.

Specificatieblad

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop		Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting		Maximaal toelaatbaar momentoment		Toegestane maximale ingangsrotatiesnelheid	Toegestane gemiddelde inlaatrotatiesnelheid	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop				Maximaal toelaatbaar momentoment		Gras	Gras	Reactie	Gewicht	Levensduur van het ontwerp
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Uur
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.14	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000

Tekening

Compacte harmonische snelheidsreducer Spanningsgolfversnelling Model 25 aangepast 5

	Belangrijkste kenmerken van de LSN-II-harmonische reuder model 25
	Producten	Model 25 Harmonische aandrijvingseenheden
	Componenten	Waaggenerator, Flexspline, Circulaire Spline
	Verminderingsgraad	50:1, 80:1, 100:1, 120:1
	Reactie	Minder dan 20 arc sec
	Gemiddelde invoersnelheid	3500 r/min
	Maximale invoer snelheid	5600 r/min
	Ontwerp van het leven	15000 uur
	Model	25
	Gewicht	1.14 kg
	Garantie	1 jaar

Toepassingen


Industriële robots	Huamnoïde robots	Halveringsapparatuur
