Modelnummer:
LSN-32-XX-U-II

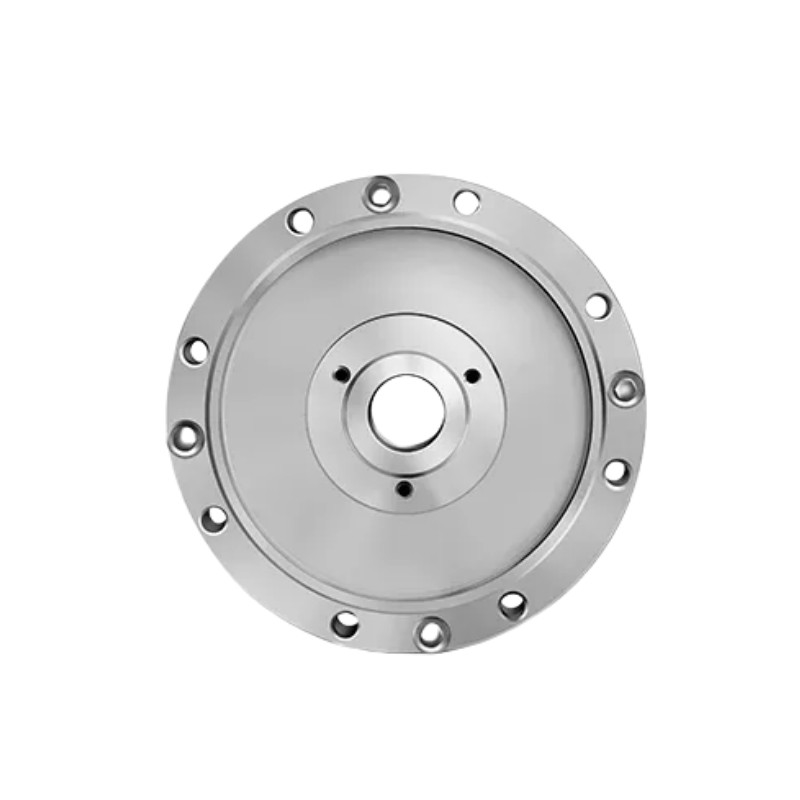

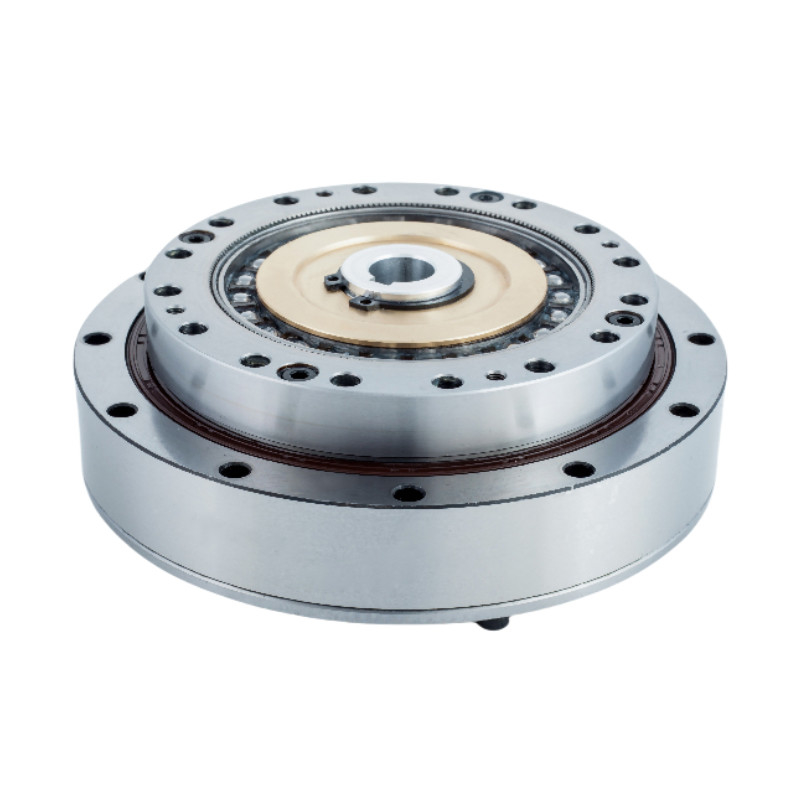

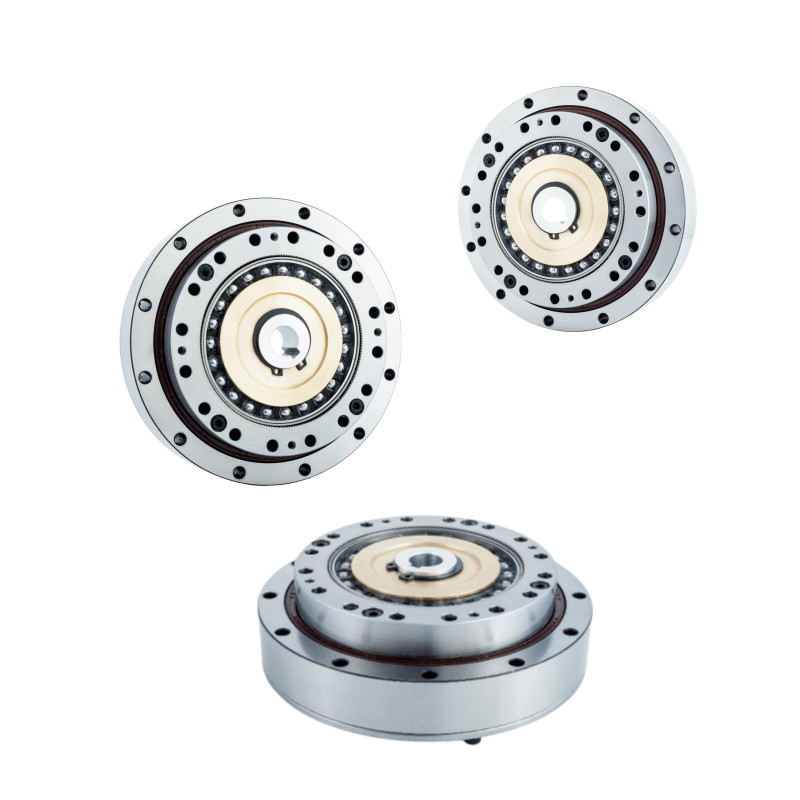

De harmonische reducer van de LSN-serie is ideaal voor toepassingen waarbij het gewicht een cruciale factor is, maar een hoog koppel en geen terugslag nodig zijn.LSN - 32 - XX - U - II is een met hoog koppel ingebouwde versnellingsinstallatie voor onderdelen in combinatie met een precisie-cross roller-outputlager en -flensHet is een zeer compacte, robuuste en gemakkelijk te gebruiken versnellingshoofdoplossing, verkrijgbaar in 5 maten met verhoudingen 50:1 tot 120:1.
Hoe het werkt
De Flexspline is iets kleiner in diameter en heeft twee minder tanden dan de Circular Spline.De elliptische vorm van de golfgenerator zorgt ervoor dat de tanden van de Flexspline de cirkelvormige spline op twee tegengestelde gebieden over de hoofdas van de ellips betrekkenVoor elke 180 graden rotatie in de wijzerslag van de golfgenerator worden de Flexspline-tanden tegen de wijzerslag van de klok met één tand verlengd ten opzichte van de cirkelvormige spleen.Elke volledige rotatie in de wijzers van de klok resulteert in de Flexspline bewegen tegen de klok in twee tanden van zijn oorspronkelijke positie ten opzichte van de Circulaire Spline.
|
Belangrijkste kenmerken
|
Voordelen
Hoge precisie:Als meerdere tanden tegelijkertijd in twee 180° symmetrische posities werken,de fouten van de toonhoogte van de tandwielen en de cumulatieve fouten van de toonhoogte van de tandwielen hebben een gemiddelde invloed op de rotatieprecisie, wat bijdraagt aan een zeer hoge positiegenauigheid en rotatieprecisie.
Grote aandrijvingsverhouding:De harmonieuze aandrijfinrichting in één fase heeft een eenvoudige structuur met een aandrijvingsverhouding van 30:1 tot 500:1Daarom kunnen drie basiscomponenten op één as een hoge aandrijvingsverhouding realiseren.
Hoog laadvermogen:In de spanningsgolfsystemen is de band tussen de tanden een soort oppervlaktecontact.wat betekent dat het laadvermogen hoger is dan andere aandrijvingsvormen.
Compact en licht:Het volume en het gewicht zijn aanzienlijk verminderd in vergelijking met normale versnellingsapparaten, en daarom is het formaat klein en het gewicht licht.
Hoog aandrijfvermogen en lange levensduur.
Hoge stabiliteit zonder impact en weinig geluid.
Specificatieblad
| Model | Verlagingsgraad | Nominaal koppel bij 2000 r/min invoer | Toegestane maximale koppel bij start en stop | Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting | Maximaal toelaatbaar momentoment | Toegestane maximale ingangsrotatiesnelheid | Toegestane gemiddelde inlaatrotatiesnelheid | Reactie | Gewicht | Levensduur van het ontwerp | ||||
| Gras | Gras | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Uur | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
Tekening
|
Belangrijkste kenmerken van LSN - II Harmonische verrekenmachine model 32 | |||
| Producten | Harmonische aandrijvingseenheden model 32 | |||
|
Componenten
|
Waaggenerator, Flexspline, Circulaire Spline | |||
|
Verminderingsgraad
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reactie
|
Minder dan 20 arc sec | |||
|
Gemiddelde invoersnelheid
|
3500 r/min | |||
|
Maximale invoer snelheid
|
4800 r/min | |||
|
Ontwerp van het leven
|
15000 uur | |||
|
Model
|
32 | |||
|
Gewicht
|
2.47 kg | |||
| Garantie | 1 jaar | |||
