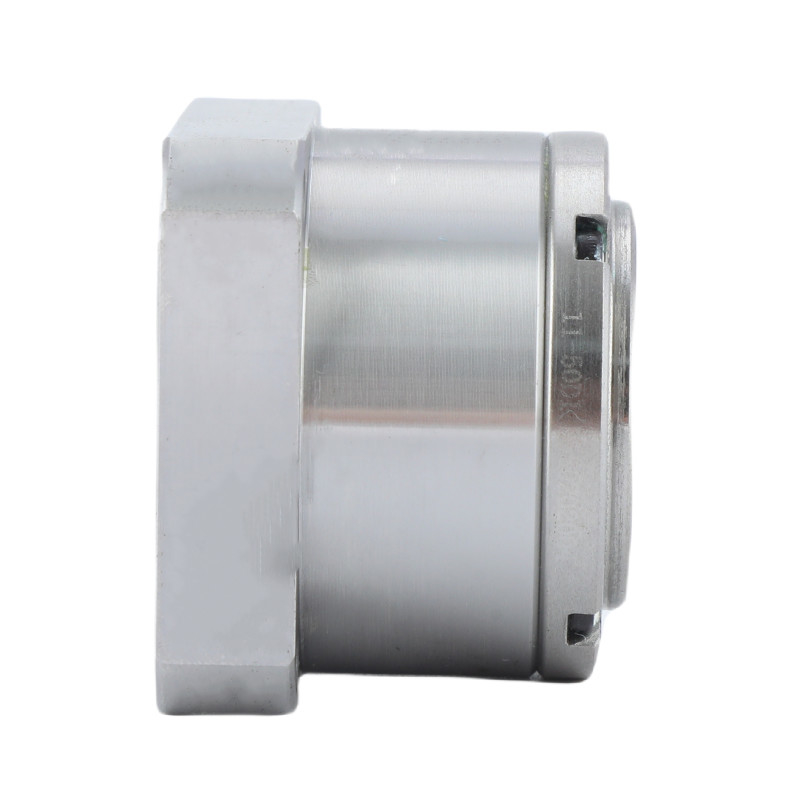

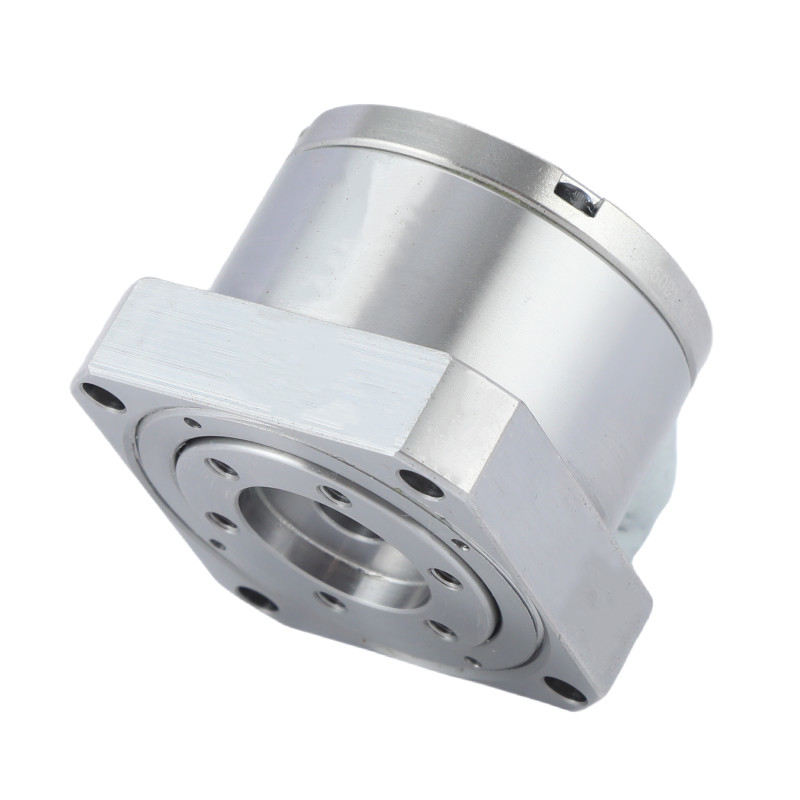

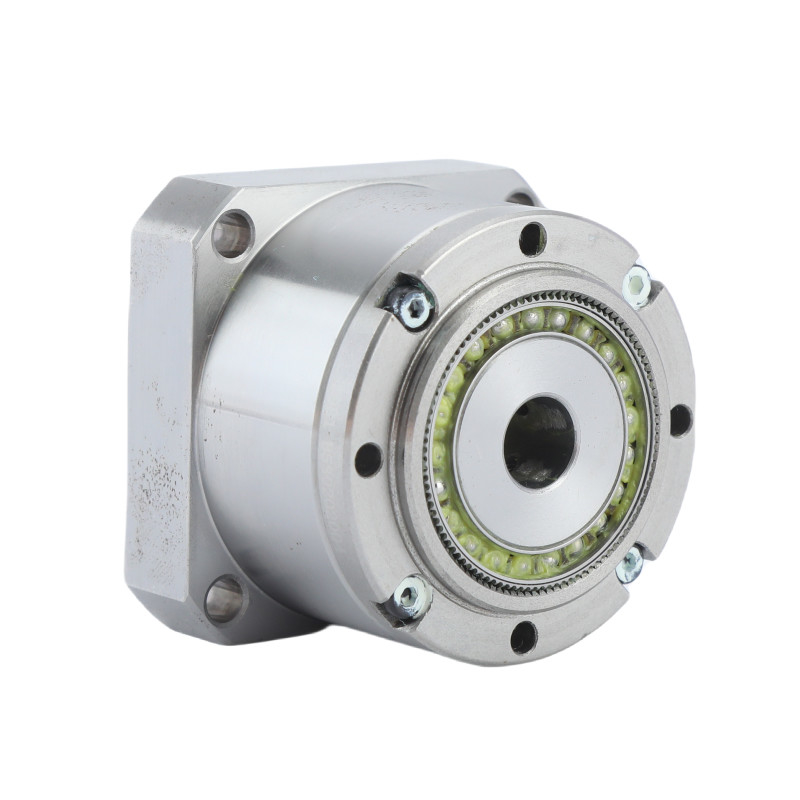

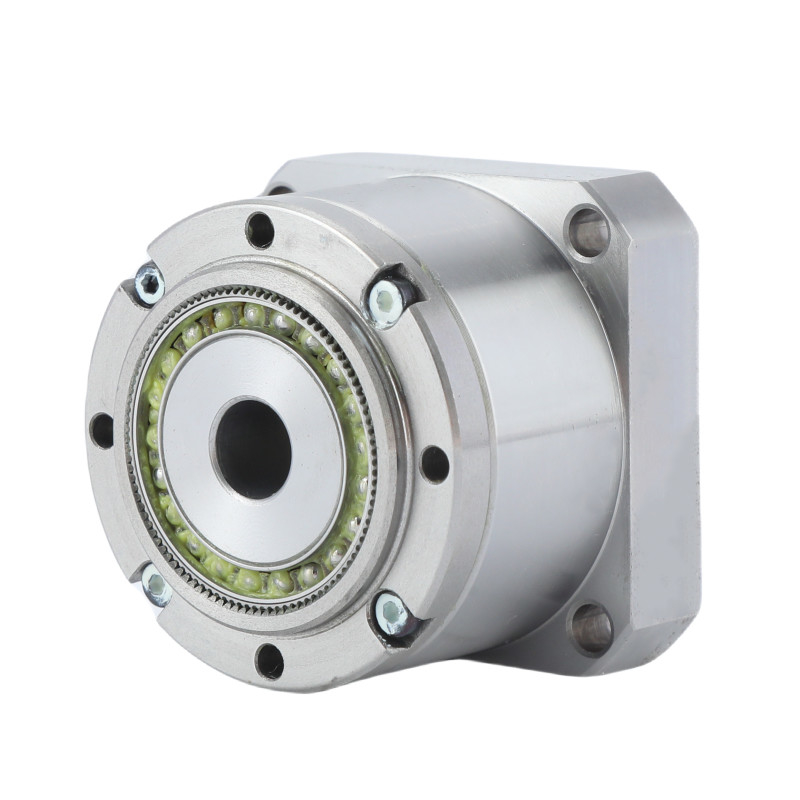

Hoog nauwkeurige miniatuur spanningsgolfversnellingsbak Reducer Hoed Series Harmonische aandrijving

Hoog nauwkeurige versnellingsbak voor spanningsgolven

Miniatuur versnellingsbak voor spanningsgolven

met een vermogen van niet meer dan 50 W

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

Model 8, Model 11

Neem contact met ons op

Vraag een offerte

Hoog nauwkeurige miniatuur spanningsgolfversnellingsbak Reducer Hoed Series Harmonische aandrijving

Productgegevens

Producten:

Miniatuur spanningsgolfsreductieapparaat

Materiaal:

Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen

Verminderingsgraad:

50, 80, 100

Reactie:

≤ 30 arc sec

Gemiddelde invoersnelheid:

3500 r/min

Ontwerp van het leven:

10000 uur

Model:

8, 11

Gewicht:

00,06 tot 0,27 kg

Garantie:

1 jaar

Toepassing:

Robots, krat- en verpakkingsmachines, Energie

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Hoog nauwkeurige miniatuur spanningsgolfsreducer

Name: Hoog nauwkeurige miniatuur spanningsgolfversnellingsbak Reducer Hoed Series Harmonische aandrijving
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 8, Model 11
Availability: InStock

Productbeschrijving

De model 8 en model 11 harmonische aandrijving van LS en LH-series staan bekend als de mini-vormige spanningsgolfsreducer.

De miniatuurverlagers van de LS- en LH-serie zorgen voor een hoge positioneringsnauwkeurigheid in een zeer compact pakket.

Deze mini-spanningsgolfversnellingen met harmonische aandrijving zijn zeer geschikt voor toepassingen op het gebied van halfgeleiders en robotica, met name voor kleine industriële en collaboratieve robots.industriële machines waarbij het gewicht een cruciale factor is.

Hoe het werkt

De Flexspline is iets kleiner in diameter en heeft twee minder tanden dan de Circular Spline.De elliptische vorm van de golfgenerator zorgt ervoor dat de tanden van de Flexspline de cirkelvormige spline op twee tegengestelde gebieden over de hoofdas van de ellips betrekkenVoor elke 180 graden rotatie in de wijzerslag van de golfgenerator worden de Flexspline-tanden tegen de wijzerslag van de klok met één tand verlengd ten opzichte van de cirkelvormige spline.Elke volledige rotatie in de wijzers van de klok resulteert in de Flexspline bewegen tegen de klok in twee tanden van zijn oorspronkelijke positie ten opzichte van de Circulaire Spline.

Hoog nauwkeurige miniatuur spanningsgolfversnellingsbak Reducer Hoed Series Harmonische aandrijving 0

Belangrijkste kenmerken

Ultravlak ontwerpDe Miniature-serie biedt een ultravlakke harmonische aandrijving, die compatibel is met ruimtebeperkte toepassingen.

Lichte bouwHet is ontworpen met lichtgewicht materialen.MiniatuurDe serie vermindert het totale gewicht zonder afbreuk te doen aan de prestaties.

Compacte grootteMet een kleine vormfactorMiniatuurDe serieharmonische aandrijving is ideaal voor toepassingen waarbij groottebeperkingen een probleem vormen.

Hoge stijfheid kruisrollagersMet behulp van hoge stijfheid cross-roller lagers, deMiniatuurDeze serie zorgt voor een soepele en nauwkeurige bewegingscontrole, waardoor de algemene prestaties worden verbeterd.

Hoogste invoerkenmerkenDe geïntegreerde spanningsgolfsreductie, gecombineerd met een krachtige kleine motor, zorgt voor deMiniatuurserie met de hoogste invoerkenmerken onder dezelfde versnellingsomstandigheden, waardoor optimale efficiëntie en betrouwbaarheid worden gewaarborgd.

Parameters Tabel van miniatuurharmonische aandrijving

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop		Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting		Maximaal toelaatbaar momentoment		Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee.	Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee.	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop				Maximaal toelaatbaar momentoment				Reactie	Gewicht	Levensduur van het ontwerp
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Uur
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Belangrijkste kenmerken vanVerminderaar van spanningsgolven in miniatuur van de LS- en LH-serie
Producten	Mini Spanningsgolfsreducer Harmonische aandrijving
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50, 80, 100
Reactie	Minder dan 30 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	10000 uur
Model	8, 11
Gewicht	00,06 tot 0,27 kg
Garantie	1 jaar

Toepassingen


Vervaardigingssystemen	Luchtvaart	Huamnoïde robots
