Thuis > producten > Planetarisch Reductiemiddel >
Speciale reducer met hoog koppel en hoge stijfheid voor grote buigmachines

Speciale reducer met hoog koppel en hoge stijfheid voor grote buigmachines

Grote buigmachine met hoge koppelverminderaar

Speciale reducer voor grote buigmachines

Verminder van versnellingen met een hoge stijfheid en een hoog koppel

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

De in punt 1 bedoelde vergunningen zijn van toepassing op:

Neem contact met ons op
Vraag een offerte
Speciale reducer met hoog koppel en hoge stijfheid voor grote buigmachines
Speciale reducer met hoog koppel en hoge stijfheid voor grote buigmachines Speciale reducer met hoog koppel en hoge stijfheid voor grote buigmachines
Productgegevens
Product:
Special Reducer Gearboxes
Model:
TTGV/TTGH150-TTGV/TTGH390
Backlash:
≤7-10 Arc.min
Ratio:
1/15~1/100
Capacity:
1.0KW~30KW
Rated output torque:
600NM~15000NM
Mounting direction:
H-shaft horizontal, V-shaft downward, W-shaft upward, N-shaft any direction
Warranty:
1 Year
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
To Be Negotiated
Verpakking Details
Doos
Levertijd
3-4 weken
Betalingscondities
T/T
Levering vermogen
20000 stuks per maand
Verwante producten
Goede prijs. Geïntegreerde Planetarium ND-serie Planetary Reducer Gearbox online Video

Geïntegreerde Planetarium ND-serie Planetary Reducer Gearbox

Vind de beste prijs
Goede prijs. ODM ISO9001 Planetary Gearbox Reducer IP65 waterdicht online Video

ODM ISO9001 Planetary Gearbox Reducer IP65 waterdicht

Vind de beste prijs
Goede prijs. Precision Dual Right Angle Hollow Shaft Gearbox Power Transmission ODM online Video

Precision Dual Right Angle Hollow Shaft Gearbox Power Transmission ODM

Vind de beste prijs
Goede prijs. Krachttransmissie Rechte hoek versnellingsbak Holle schacht aandrijving Op maat online Video

Krachttransmissie Rechte hoek versnellingsbak Holle schacht aandrijving Op maat

Vind de beste prijs
Neem contact met ons op
Contact opnemen
Productbeschrijving

Multi-tand mesh, hoge stijfheid, hoog koppel, lange levensduur, uitermate geschikt voor een machine met hoge slagkracht en vervangen door een tweestaps planetaire versnellingsreducer.



Overzicht

Voor de toepassing van deze richtlijn geldt dat:

Tegenreactie: ≤7-10 Arc.min

Verhouding: 1/15 - 1/100
Vermogen: 1,0 kW-30 kW
Nominaal uitgangsmoment: 600NM-15000NM

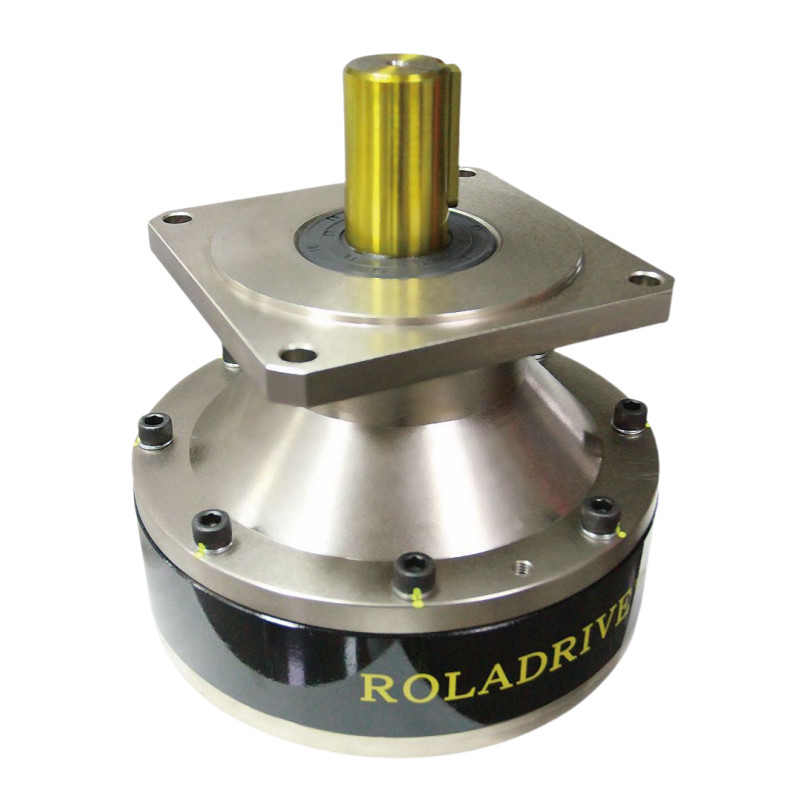

Speciale reducer met hoog koppel en hoge stijfheid voor grote buigmachines 0

            TTGV/TTGH Technische specificatietabel                                                                   TTGV/TTGH Technische specificatietabel
Specificatie TTGV-110
TTGH-110		 TTGV-150
TTGH-150		 TTGV-150
TTGH-150		 TTGV-220
TTGH-220		 TTGV-270
TTGH-270		 TTGV-330
TTGH-330		 TTGV-390
TTGH-390		 TTGV-450
TTGH-450		 TTGV-550
TTGH-550		 TTGV-650
TTGH-650
Verhouding 15/20/25/30 15/20/25/30 15/20/25/30 15/20/25/30 15/20/25/30 15/20/25/30 15/20/25/30 20/25/30/35 20/25/30/35 20/25/30/35
35/40/50/60 35/40/50/60 35/40/50/60 35/40/50/60 35/40/50/60 35/40/50/60 35/40/50/60 40/50/60/70 40/50/60/70 40/50/60/70
　 70/80 70/80/90/100 70/80/90/100 70/80/90/100 70/80/90/100 70/80/90/100 80/90/100/120 80/90/100/120 80/90/100/120
　 　 　 120 120 120 120 139 139 139
Nominaal uitgangsmoment Nm
kgf-m		 400 600 1200 2100 5000 9500 15000 22000 40000 58000
Versnellings- en remmoment Nm
kgf-m		 1200 1800 3600 6300 15000 28500 45000 66000 120000 174000
Maximaal toegestane moment Nm
kgf-m		 2000 3000 6000 10500 25000 47500 75000 110000 200000 290000
Nominale invoer snelheid Nr.
(rpm)		 3000 3000 3000 2000 1500 1500 1000 1000 1000 1000
Toegestane maximumsnelheid Nmax
(rpm)		 2500 5000 5000 4000 2000 2000 1500 1500 1500 1500
Reactie arc.min ≤ 7.0 ≤ 7.0 ≤ 7.0 ≤ 7.0 ≤ 7.0 ≤ 8.0 ≤ 100 ≤ 50 ≤ 50 ≤ 7.0
Max. askracht N 4000 5000 7500 25000 75000 82000 120000 150000 220000 400000
Start efficiëntie % ≥ 90 ≥ 90 ≥ 90 ≥ 90 ≥ 90 ≥ 90 ≥ 85 ≥ 85 ≥ 85 ≥ 85
Geluid db < 62 < 63 < 65 < 65 < 70 < 70 < 70 < 70 < 70 < 72
Gewicht KG 15 33 43 80 136 225 350 515 — —
PS: de verhouding 6~12 kan worden aangepast. de details, neem contact met ons op.

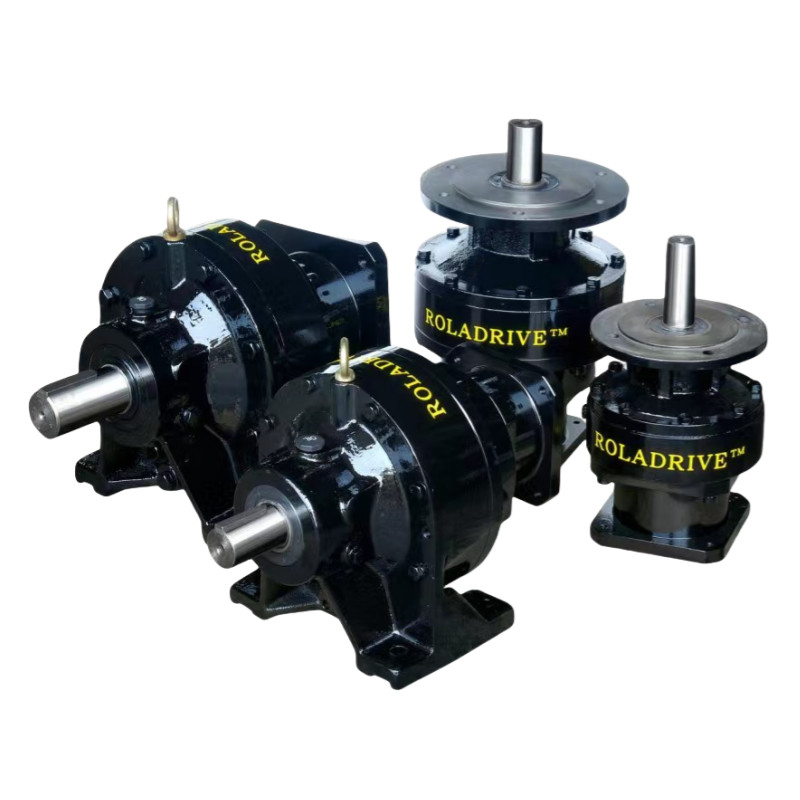

Speciale reducer met hoog koppel en hoge stijfheid voor grote buigmachines 1



Taggen：

Grote buigmachine met hoge koppelverminderaar

Speciale reducer voor grote buigmachines

Verminder van versnellingen met een hoge stijfheid en een hoog koppel
