Thuis > producten > Harmonische Aandrijving >
Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak

Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak

Automatisering Harmonische aandrijving versnellingsbak

High Precision Harmonic Drive Gearbox

Industriële robotica Harmonische aandrijving versnellingsbak

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

Model 8, 11, 14, 17

Neem contact met ons op
Vraag een offerte
Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak
Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak
Productgegevens
Producten:
LHD - I Ultra - Flat Harmonic Drive
Materiaal:
Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad:
50, 80, 100
Reactie:
≤ 20 arc sec
Gemiddelde invoersnelheid:
3500 r/min
Maximale invoer snelheid:
8500 R/min
Ontwerp van het leven:
10000 uur
Model:
14, 17, 20, 25, 32
Gewicht:
00,34 tot 1,9 kg
Garantie:
1 jaar
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
To Be Negotiated
Verpakking Details
Doos
Levertijd
3-4 weken
Betalingscondities
T/T
Levering vermogen
20000 stuks per maand
Verwante producten
Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs
Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs
Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs
Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs
Neem contact met ons op
Contact opnemen
Productbeschrijving

Ultra vlakke hoge nauwkeurigheid harmonische aandrijving

Productbeschrijving

LHD-I-serie harmonische aandrijving is de hoge koppelcapaciteit ultra-vlakke spanningsgolf versnellingsapparaten.

LHD-I-serie harmonische aandrijvingen zijn ontworpen met een compacte en eenvoudige lay-out voor een gemakkelijke integratie, helpt een kleine voetafdruk en een verminderd gewicht te bieden voor ruimtebeperkte toepassingen.

Deze ultravlakke harmonische versnellingsreducteurs zijn uitermate geschikt voor gebruik als robot-eindverbindingen en eindreducteurs voor de klant.

Belangrijkste kenmerken

  • Ultravlakke structuur
  • Compact en eenvoudig ontwerp
  • Kleine afmetingen en lichtgewicht
  • Hoge koppelcapaciteit en hoge stijfheid
  • Coaxiale invoer en uitvoer

Tabel met nominale parameters van LHD-harmonische aandrijving

Model Verlagingsgraad Nominaal koppel bij 2000 r/min invoer Toegestane maximale koppel bij start en stop Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting Maximaal toelaatbaar momentoment Toegestane maximale inlaatrotatiesnelheid ((vet) Gemiddelde toegestane inlaatrotatiesnelheid ((vet) Reactie Gewicht Levensduur van het ontwerp
Nm Nm Nm Nm r/min r/min Arc Sec Kilo's Uur
14 50 3.7 12 4.8 23 8500 3500 ≤ 20 0.34 9000
80 5.4 16 7.7 35 10000
100 5.4 19 7.7 35 10000
17 50 11 23 18 48 7300 3500 ≤ 20 0.42 9000
80 15 29 19 61 10000
100 16 37 27 71 10000
20 50 17 39 24 69 6500 3500 ≤ 20 0.54 9000
80 24 51 33 89 10000
100 28 57 34 95 10000
25 50 27 69 38 127 5600 3500 ≤ 20 0.95 9000
80 44 96 60 179 10000
100 47 110 75 184 10000
32 50 53 151 75 268 4000 3000 ≤ 20 1.9 9000
80 83 213 117 398 10000
100 96 233 151 420 10000

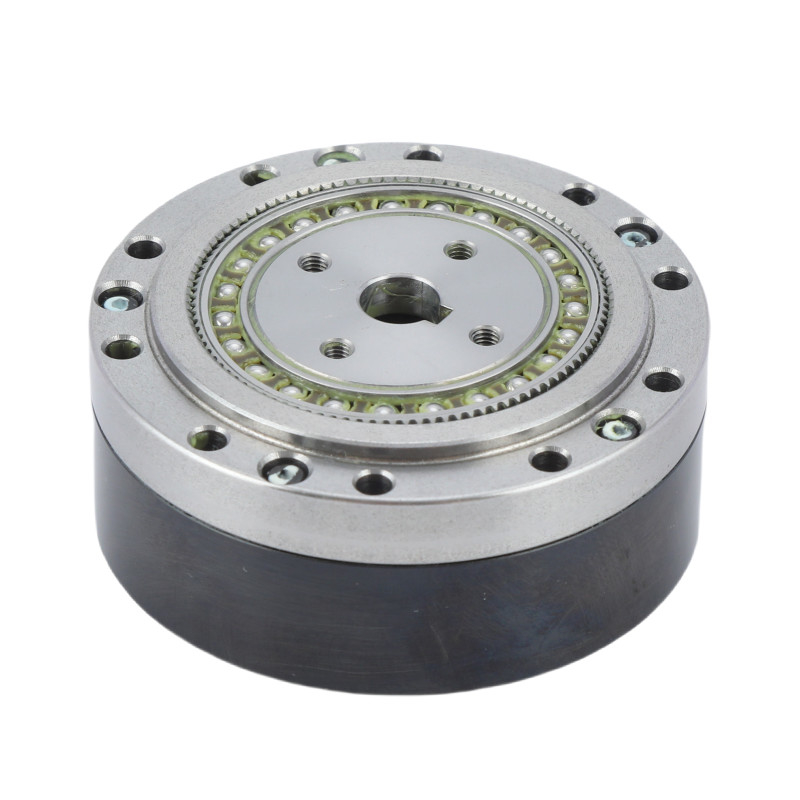

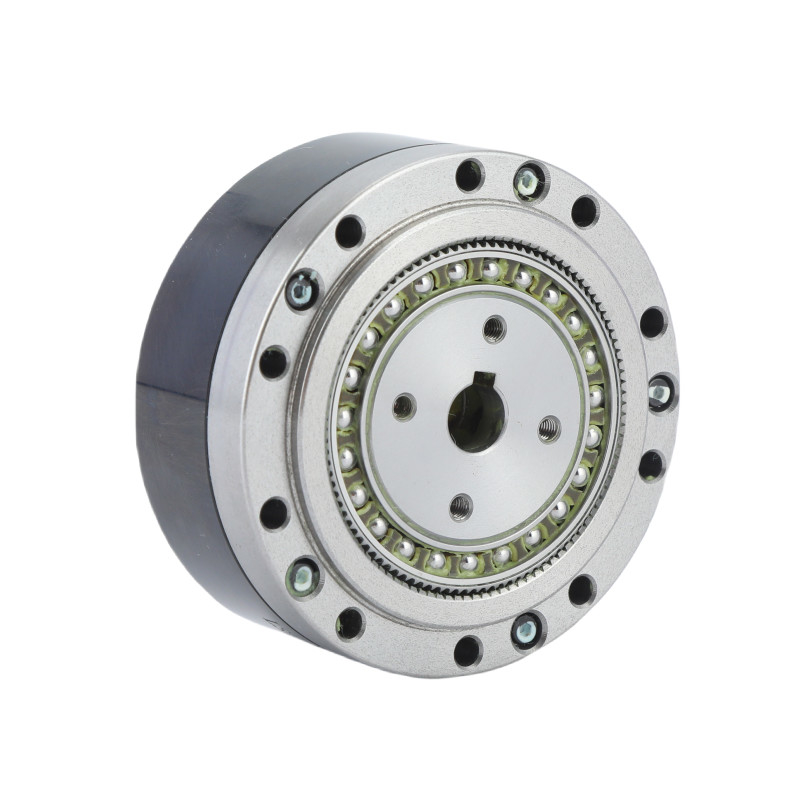

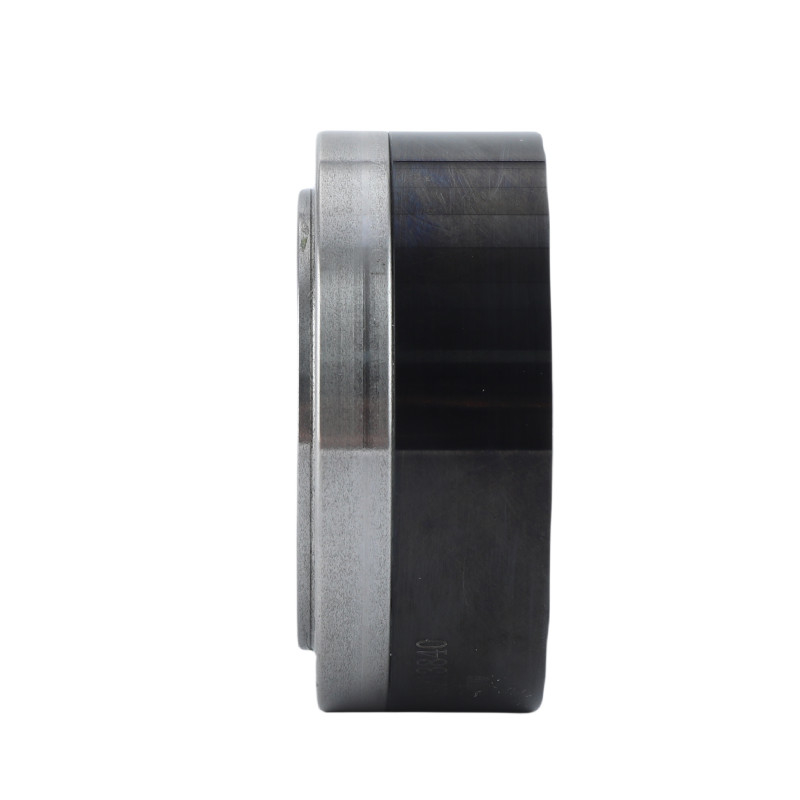

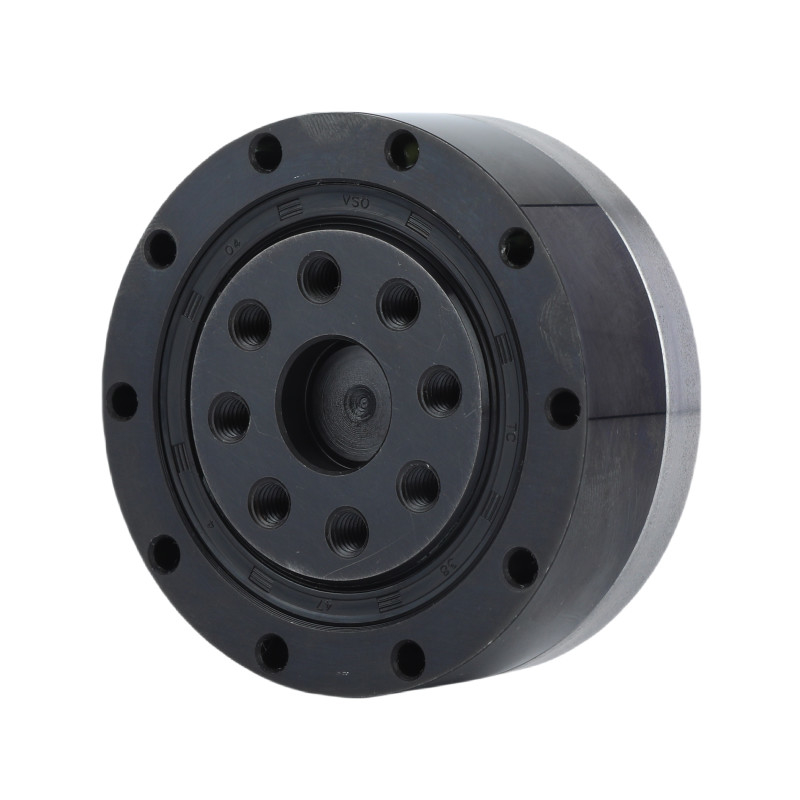

Gedetailleerde afbeeldingen van LHD Series Harmonic Drive

Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak 0

Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak 1

Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak 2

Belangrijkste kenmerken van LHD - I-serie Ultra - Flat Depression Wave Reducer
Producten Ultra - Flat harmonische aandrijving
Materiaal
 Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad
 50, 80, 100
Reactie
 Minder dan 20 arc sec
Gemiddelde invoersnelheid
 3500 r/min
Maximale invoer snelheid
 8500 r/min
Ontwerp van het leven
 10000 uur
Model
 14, 17, 20, 25, 32
Gewicht
 00,34 tot 1,9 kg
Garantie 1 jaar

Toepassingen

 Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak 3  Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak 4  Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak 5  Ultra vlakke hoge nauwkeurigheid harmonische aandrijving nul terugslag harmonische versnellingsbak 6
Industriële robot Vervaardigingssysteem Huamnoïde robot Optische machines

PDF-tekeningen

LHD-14-XX-U-I.pdf     LHD-17-XX-U-I.pdf     LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf     LHD-32-XX-U-I.pdf



Veelgestelde vragen

1Kan een harmonische aandrijving achteruit gereden worden?

Ja, de harmonische aandrijving kan teruggedreven worden, dit gebeurt in elke typische robot cyclus honderden keren per dag, elke keer dat de as in beweging is en snel vertraagd,de belastinginertie aan de uitgangszijde van het versnellingskanaal stuwt het versnellingskanaal terug (op een gecontroleerde manier), bepaald door motor en regelaar).

2Wat doet een harmonische aandrijving?

Hamornische aandrijvingen worden gebruikt om het uitgangsmoment te verhogen in tandwielen die worden gebruikt bij het frezen, in de productie en in machines met robotarm.

3Ondersteunt u het aanpassen van een harmonische aandrijving?

We kunnen een harmonische aandrijving aanpassen op basis van de specifieke eisen en tekeningen van de klant.

4Wat is het grootste voordeel van uw producten?

We kunnen volledige productreeksen leveren en de kwaliteit van onze harmonische aandrijving is stabiel.
