Zero Backlash Compact Design Harmonische aandrijving

Productbeschrijving

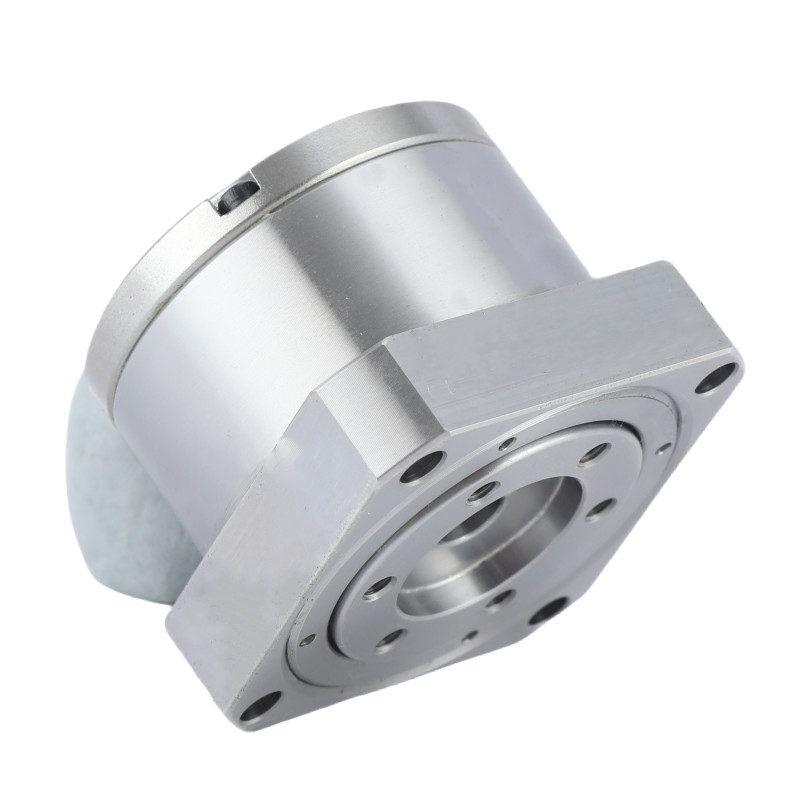

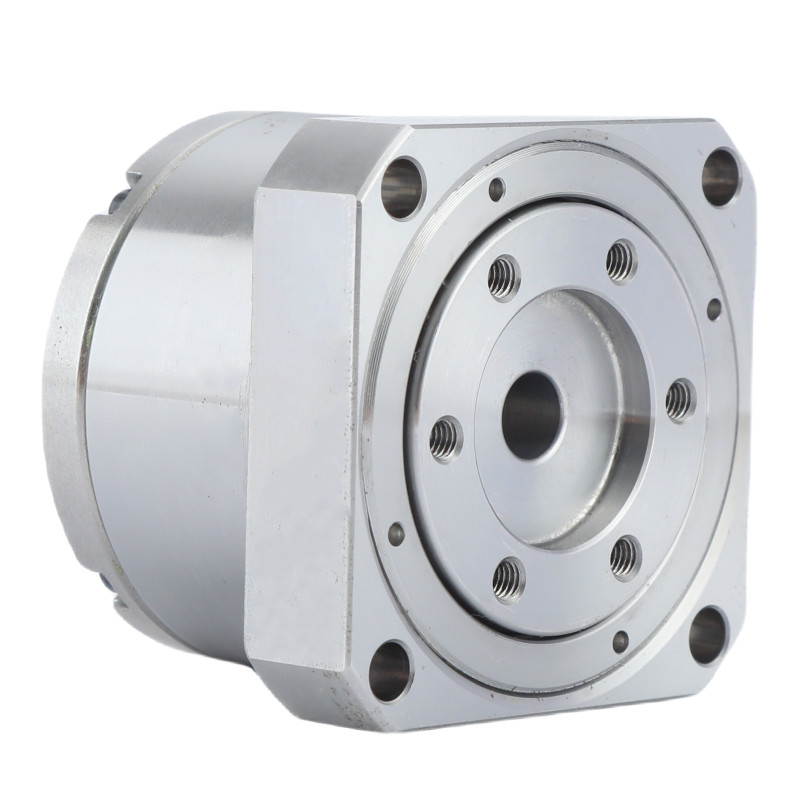

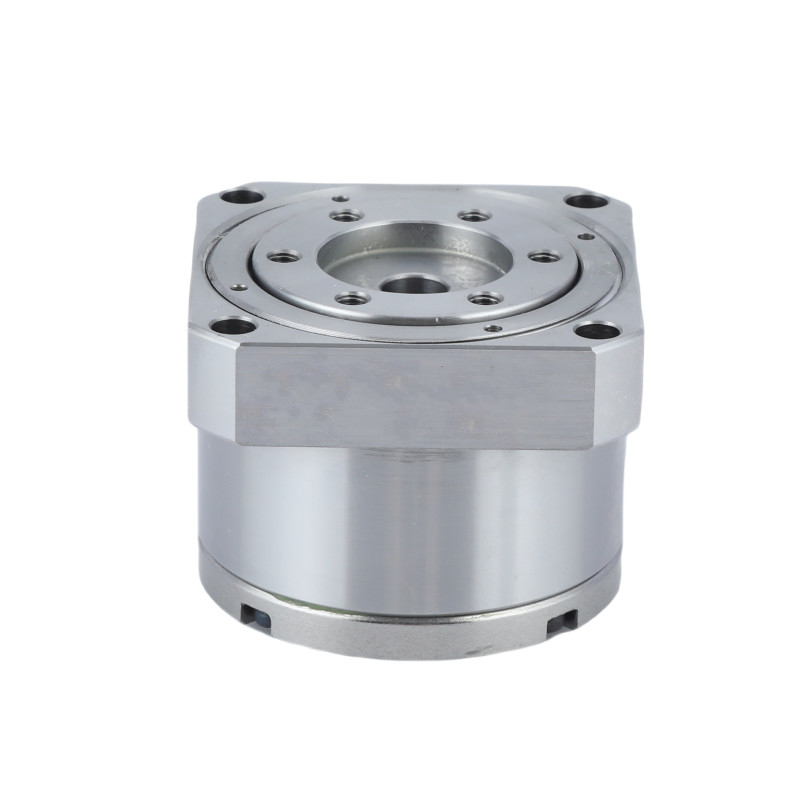

De model 8 en model 11 harmonische aandrijving van LS en LH-series staan bekend als de mini-vormige spanningsgolfsreducer.

De miniatuurverlagers van de LS- en LH-serie zorgen voor een hoge positioneringsnauwkeurigheid in een zeer compact pakket.

Deze mini-spanningsgolfversnellingen met harmonische aandrijving zijn zeer geschikt voor toepassingen op het gebied van halfgeleiders en robotica, met name voor kleine industriële en collaboratieve robots.industriële machines waarbij het gewicht een cruciale factor is.

Hoe het werkt

De Flexspline is iets kleiner in diameter en heeft twee minder tanden dan de Circular Spline.De elliptische vorm van de golfgenerator zorgt ervoor dat de tanden van de Flexspline de cirkelvormige spline op twee tegengestelde gebieden over de hoofdas van de ellips betrekkenVoor elke 180 graden rotatie in de wijzerslag van de golfgenerator worden de Flexspline-tanden tegen de wijzerslag van de klok met één tand verlengd ten opzichte van de cirkelvormige spline.Elke volledige rotatie in de wijzers van de klok resulteert in de Flexspline bewegen tegen de klok in twee tanden van zijn oorspronkelijke positie ten opzichte van de Circulaire Spline.

Belangrijkste kenmerken

Ultravlak ontwerp De Miniature-serie biedt een ultravlakke harmonische aandrijving, die compatibel is met ruimtebeperkte toepassingen.

Lichte bouw Het is ontworpen met lichtgewicht materialen.MiniatuurDe serie vermindert het totale gewicht zonder afbreuk te doen aan de prestaties.

Compacte grootteMet een kleine vormfactorMiniatuurDe serieharmonische aandrijving is ideaal voor toepassingen waarbij groottebeperkingen een probleem vormen.

Hoge stijfheid kruisrollagersMet behulp van hoge stijfheid cross-roller lagers, deMiniatuurDeze serie zorgt voor een soepele en nauwkeurige bewegingscontrole, waardoor de algemene prestaties worden verbeterd.

Hoogste invoerkenmerkenDe geïntegreerde spanningsgolfsreductie, gecombineerd met een krachtige kleine motor, zorgt voor deMiniatuurserie met de hoogste invoerkenmerken onder dezelfde versnellingsomstandigheden, waardoor optimale efficiëntie en betrouwbaarheid worden gewaarborgd.

Tabel met nominale parameters



Belangrijkste kenmerken vanVerminderaar van spanningsgolven in miniatuur van de LS- en LH-serie
Producten	Mini Spanningsgolfsreducer Harmonische aandrijving
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50, 80, 100
Reactie	Minder dan 30 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	10000 uur
Model	8, 11
Gewicht	00,06 tot 0,27 kg
Garantie	1 jaar

Toepassing

Huamnoïde robots	CNC-machines	Vervaardigingssystemen

Veelgestelde vragen

---

1Kan een harmonische aandrijving achteruit gereden worden?

Ja, de harmonische aandrijving kan teruggedreven worden, dit gebeurt in elke typische robot cyclus honderden keren per dag, elke keer dat de as in beweging is en snel vertraagd,de belastinginertie aan de uitgangszijde van het versnellingskanaal stuwt het versnellingskanaal terug (op een gecontroleerde manier), bepaald door motor en regelaar).

2Wat doet een harmonische aandrijving?

Hamornische aandrijvingen worden gebruikt om het uitgangsmoment te verhogen in tandwielen die worden gebruikt bij het frezen, in de productie en in machines met robotarm.

3Ondersteunt u het aanpassen van een harmonische aandrijving?

We kunnen een harmonische aandrijving aanpassen op basis van de specifieke eisen en tekeningen van de klant.

4Wat is het grootste voordeel van uw producten?

We kunnen volledige productreeksen leveren en de kwaliteit van onze harmonische aandrijving is stabiel.
