Kleine grootte, hoge precisie, harmonische aandrijving

Productbeschrijving

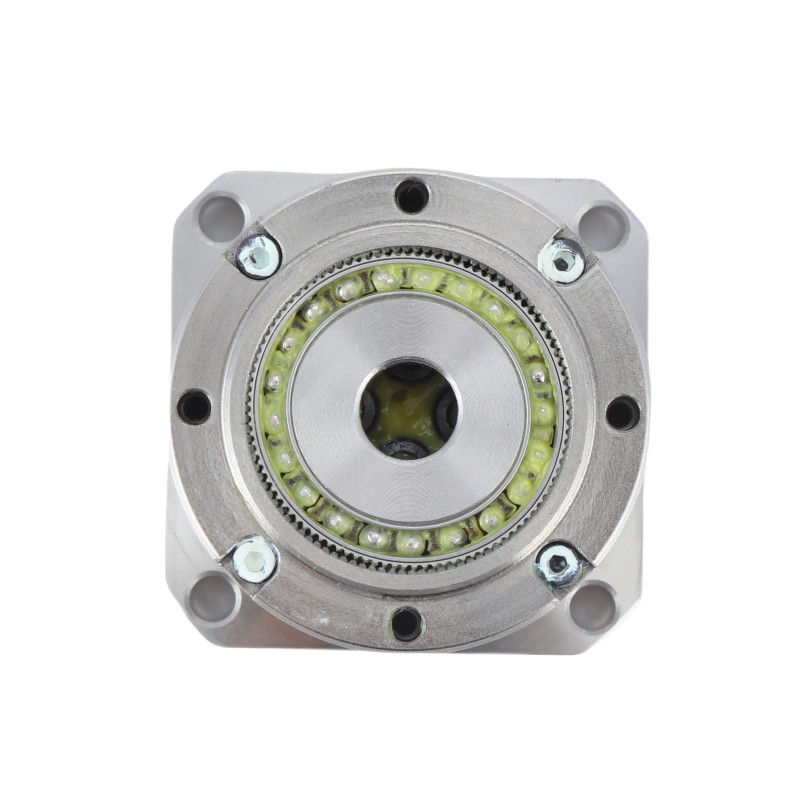

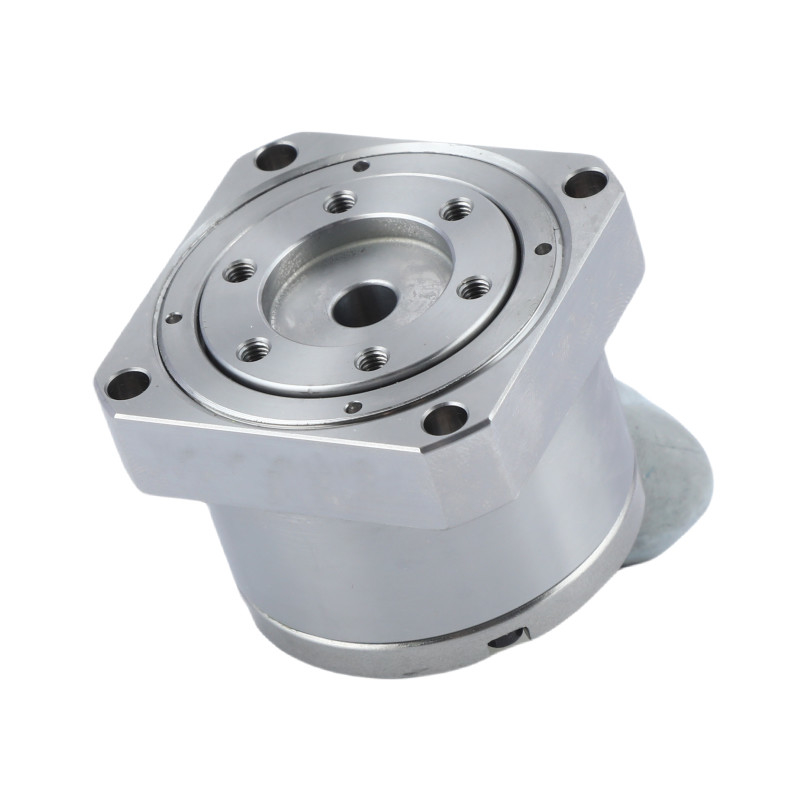

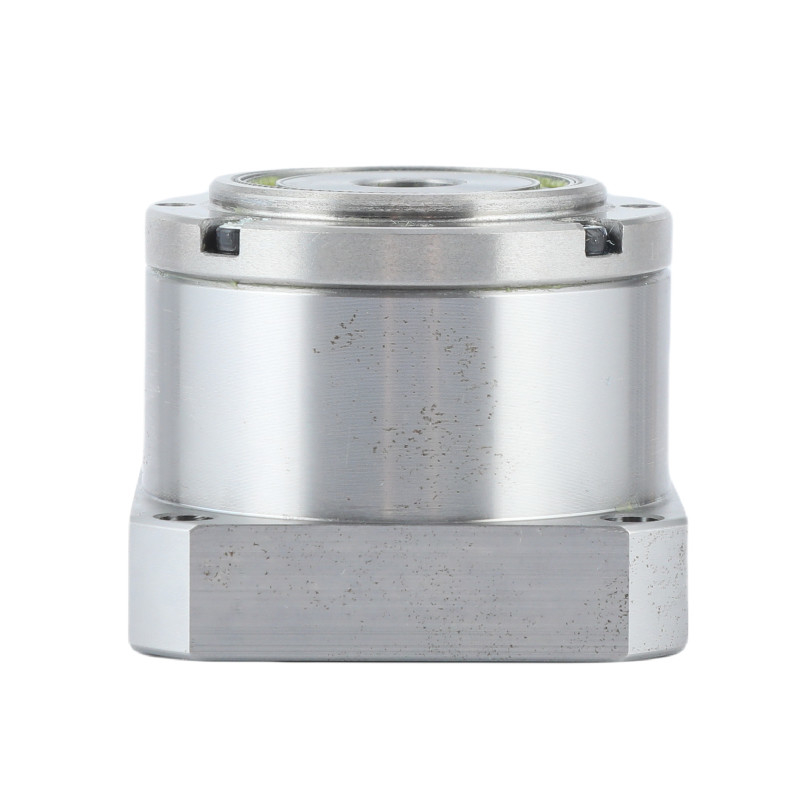

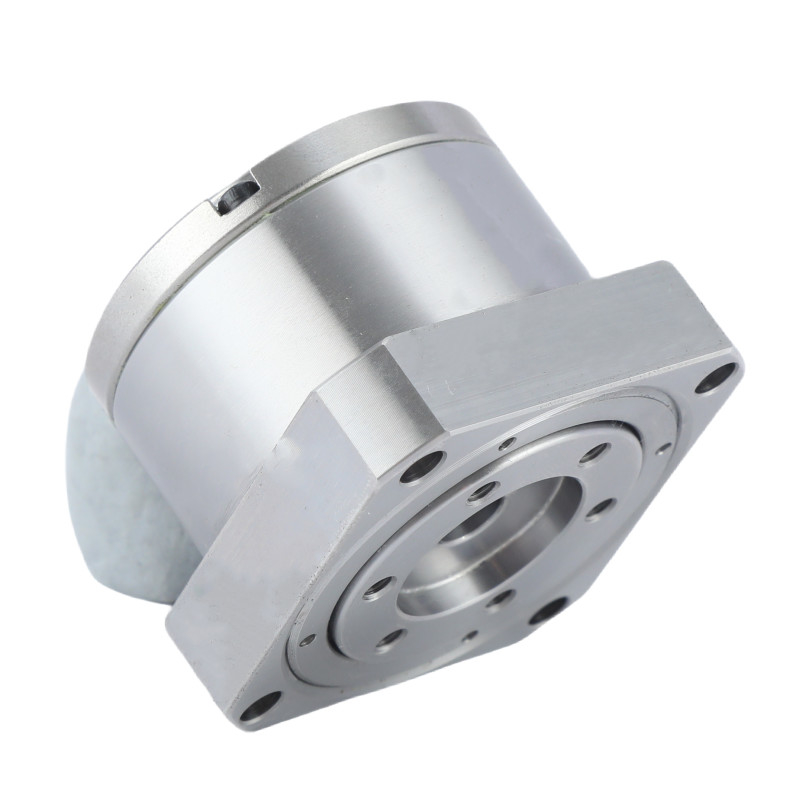

De model 8 en model 11 harmonische aandrijving van LS en LH-series staan bekend als de mini-vormige spanningsgolfsreducer.

De miniatuurverlagers van de LS- en LH-serie zorgen voor een hoge positioneringsnauwkeurigheid in een zeer compact pakket.

Deze mini-spanningsgolfversnellingen met harmonische aandrijving zijn zeer geschikt voor toepassingen op het gebied van halfgeleiders en robotica, met name voor kleine industriële en collaboratieve robots.industriële machines waarbij het gewicht een cruciale factor is.

Hoe het werkt

De Flexspline is iets kleiner in diameter en heeft twee minder tanden dan de Circular Spline.De elliptische vorm van de golfgenerator zorgt ervoor dat de tanden van de Flexspline de cirkelvormige spline op twee tegengestelde gebieden over de hoofdas van de ellips betrekkenVoor elke 180 graden rotatie in de wijzerslag van de golfgenerator worden de Flexspline-tanden tegen de wijzerslag van de klok met één tand verlengd ten opzichte van de cirkelvormige spline.Elke volledige rotatie in de wijzers van de klok resulteert in de Flexspline bewegen tegen de klok in twee tanden van zijn oorspronkelijke positie ten opzichte van de Circulaire Spline.

Belangrijkste kenmerken

• Kopvormige structuur, hoge koppelcapaciteit, hoge stijfheid, standaard loopstructuur met hoge stijfheid volle rol dwarslagers en lange levensduur.
• Hogere stijfheid, precisie en koppel.
• Compact en beknopt ontwerp met geen negatieve reacties, directe motorverbinding voor een gemakkelijke installatie.
• In- en uitgang coaxieel.
• Uitstekende positiegewogenheid en herhaalbaarheid.

Parameters Tabel van miniatuurharmonische aandrijving

Belangrijkste kenmerken vanVerminderaar van spanningsgolven in miniatuur van de LS- en LH-serie
Producten	Mini Spanningsgolfsreducer Harmonische aandrijving
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50, 80, 100
Reactie	Minder dan 30 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	10000 uur
Model	8, 11
Gewicht	00,06 tot 0,27 kg
Garantie	1 jaar

Toepassing

Industriële robots	Luchtvaart
Verpakkingssystemen	CNC-machines

Veelgestelde vragen

---

1Wat is een harmonische aandrijfkist?

Een harmonische aandrijflijn is een soort versnellingssysteem dat hoge reductieverhoudingen produceert in een compacte grootte.Het maakt gebruik van de mechanica van een flexibel deformerend element om beweging over te brengen en hoge precisie en koppel te bereiken.

2Hoe werkt een harmonische versnellingsbak?

Een harmonische versnellingsbak werkt met behulp van een cirkelvormige spline, flexspline en een golfgenerator.die vervolgens in twee punten met de tanden van de cirkelvormige spline in contact komt, waardoor een hoge reductieverhouding ontstaat door het verschil in tandgetal tussen de betrokken elementen.

3Kan een harmonische aandrijving achteruit gereden worden?

Ja, de harmonische aandrijving kan teruggedreven worden, dit gebeurt in elke typische robot cyclus honderden keren per dag, elke keer dat de as in beweging is en snel vertraagd,de belastinginertie aan de uitgangszijde van het versnellingskanaal stuwt het versnellingskanaal terug (op een gecontroleerde manier), bepaald door motor en regelaar).

4Wat doet een harmonische aandrijving?

Hamornische aandrijvingen worden gebruikt om het uitgangsmoment te verhogen in tandwielen die worden gebruikt bij het frezen, in de productie en in machines met robotarm.

5Ondersteunt u het aanpassen van een harmonische aandrijving?

We kunnen een harmonische aandrijving aanpassen op basis van de specifieke eisen en tekeningen van de klant.

6Wat is het grootste voordeel van uw producten?

We kunnen volledige productreeksen leveren en de kwaliteit van onze harmonische aandrijving is stabiel.
