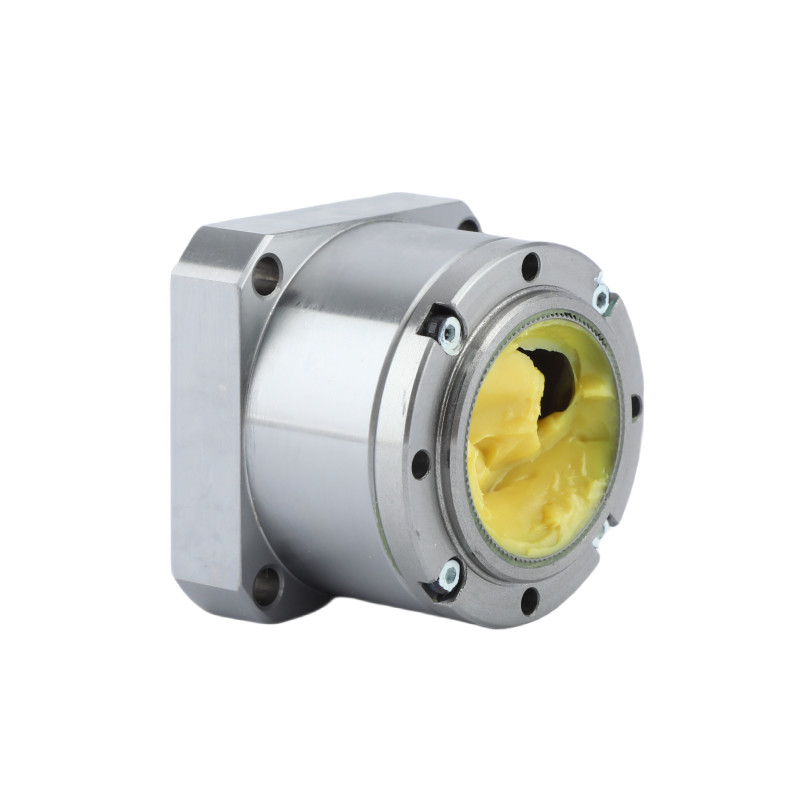

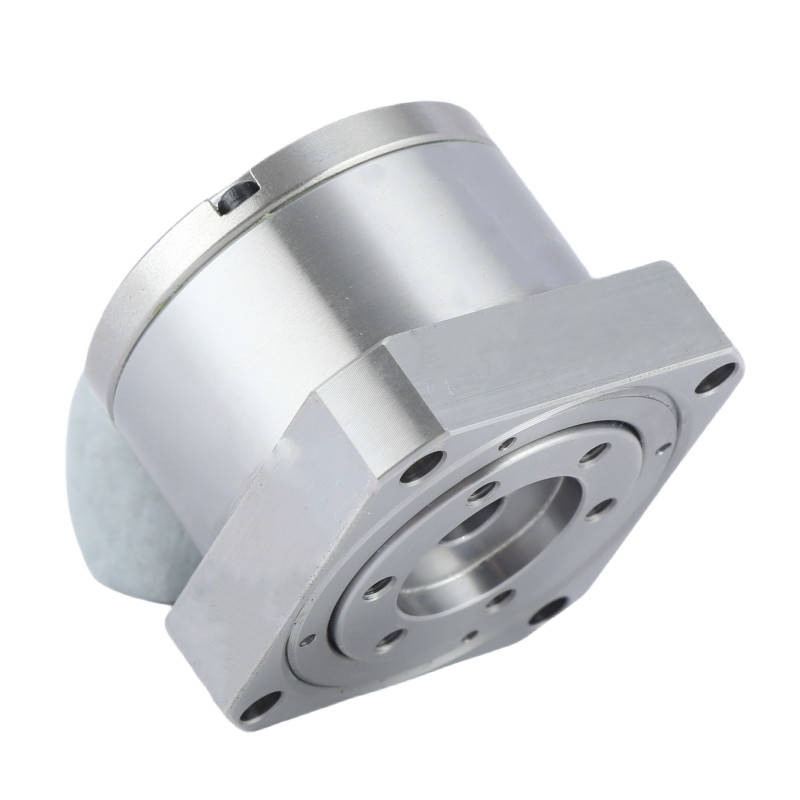

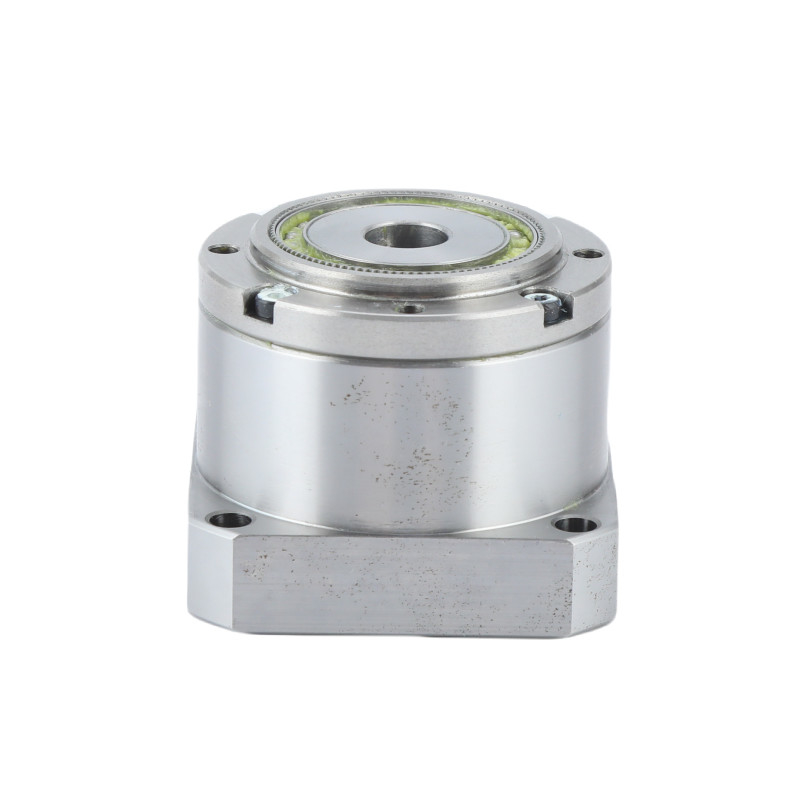

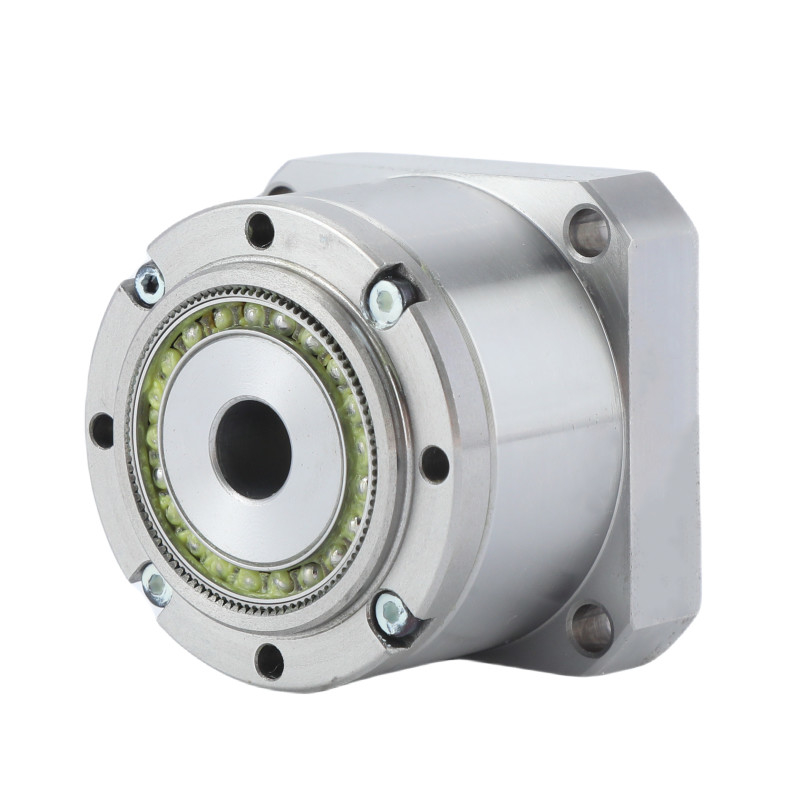

Hoogprecisie harmonische aandrijving spanningsgolfversnelling voor industriële robots

Hoogprecisie Harmonische aandrijving Spanning Wave Gear

Productbeschrijving

Een spanningsgolfversnelling (ook bekend als harmonische aandrijving) is een type mechanisch versnellingssysteem dat een flexibele spline met externe tanden gebruikt.met een diameter van niet meer dan 20 mm,.
De spanningsgolfversnellingen hebben enkele voordelen ten opzichte van traditionele versnellingssystemen zoals helix- of planetaire versnellingen, waaronder:

• geen terugslag
• compactheid en lichtgewicht,
• hoge versnellingsverhoudingen
• reconfigureerbare verhoudingen binnen een standaardbehuising
• goede resolutie en uitstekende herhaalbaarheid (lineaire weergave) bij het herpositioneren van traagheidsbelastingen
• hoge koppelcapaciteit
• coaxiale in- en uitgangsassen

In een klein volume zijn hoge versnellingsverlagingsverhoudingen mogelijk (een verhouding van 30:1 tot 320:1 is mogelijk in dezelfde ruimte waarin planetaire versnellingen gewoonlijk alleen een verhouding van 10:1 produceren).
De nadelen zijn onder meer een neiging tot 'wind-up' (een torsionele veersnelheid) in het lage koppelgebied.
De spanningsgolfversnellingen worden vaak gebruikt in de robotica en de luchtvaart.

Belangrijkste kenmerken

• Kopvormige structuur, hoge koppelcapaciteit, hoge stijfheid, standaard loopstructuur met hoge stijfheid volle rol dwarslagers en lange levensduur.
• LS tandprofielontwerp, zelfontwikkeld CMP-warmtebehandelingsproces, 1um-spoorprecisie slijpen, wat hogere stijfheid, precisie en koppel biedt.
• Compact en beknopt ontwerp met geen negatieve reacties, directe motorverbinding voor een gemakkelijke installatie.
• In- en uitgang coaxieel.
• Uitstekende positiegewogenheid en herhaalbaarheid.

Nominale parameters Tabel van miniatuurharmonische aandrijving



Belangrijkste kenmerken vanVerminderaar van spanningsgolven in miniatuur van de LS- en LH-serie
Producten	Mini Spanningsgolfsreducer Harmonische aandrijving
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50, 80, 100
Reactie	Minder dan 30 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	10000 uur
Model	8, 11
Gewicht	00,06 tot 0,27 kg
Garantie	1 jaar

Toepassing

CNC-machines	Luchtvaart	Industriële robots



Veelgestelde vragen

---

1Wat is een harmonische aandrijfkist?

Een harmonische aandrijflijn is een soort versnellingssysteem dat hoge reductieverhoudingen produceert in een compacte grootte.Het maakt gebruik van de mechanica van een flexibel deformerend element om beweging over te brengen en hoge precisie en koppel te bereiken.

2Hoe werkt een gearbox met een harmonische aandrijving?

Een harmonische versnellingsbak werkt met behulp van een cirkelvormige spline, flexspline en een golfgenerator.die vervolgens in twee punten met de tanden van de cirkelvormige spline in contact komt, waardoor een hoge reductieverhouding ontstaat door het verschil in tandgetal tussen de betrokken elementen.

3Kan een harmonische aandrijving achteruit worden gereden?

Ja, de harmonische aandrijving kan teruggedreven worden, dit gebeurt in elke typische robot cyclus honderden keren per dag, elke keer dat de as in beweging is en snel vertraagd,de belastinginertie aan de uitgangszijde van het versnellingskanaal stuwt het versnellingskanaal terug (op een gecontroleerde manier), bepaald door motor en regelaar).

4Wat doet een harmonische aandrijving?

Hamornische aandrijvingen worden gebruikt om het uitgangsmoment te verhogen in tandwielen die worden gebruikt bij het frezen, in de productie en in machines met robotarm.

5Ondersteunt u het aanpassen van een harmonische aandrijving?

We kunnen een harmonische aandrijving aanpassen op basis van de specifieke eisen en tekeningen van de klant.

6Wat is het grootste voordeel van uw producten?

We kunnen volledige productreeksen leveren en de kwaliteit van onze harmonische aandrijving is stabiel.
