Ultra Flat Zero Backlash Harmonische aandrijving
Productbeschrijving
LHD-I-serie harmonische aandrijving is de hoge koppelcapaciteit ultra-vlakke spanningsgolf versnellingsapparaten.
LHD-I-serie harmonische aandrijvingen zijn ontworpen met een compacte en eenvoudige lay-out voor een gemakkelijke integratie, helpt een kleine voetafdruk en een verminderd gewicht te bieden voor ruimtebeperkte toepassingen.
Deze ultravlakke harmonische versnellingsreducteurs zijn uitermate geschikt voor gebruik als robot-eindverbindingen en eindreducteurs voor de klant.
Deze nieuwe versnellingen met een hoog koppel en geen terugslag hebben een ultravlakke configuratie en beschikken over een groot kruisrollager met een hoge stijfheid van het moment.
Belangrijkste kenmerken
- Ultravlakke structuur
- Compact en eenvoudig ontwerp
- Kleine afmetingen en lichtgewicht
- Hoge koppelcapaciteit en hoge stijfheid
- Coaxiale invoer en uitvoer
Tabel met nominale parameters van LHD-harmonische aandrijving
| Model |
Verlagingsgraad |
Nominaal koppel bij 2000 r/min invoer |
Toegestane maximale koppel bij start en stop |
Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting |
Maximaal toelaatbaar momentoment |
Toegestane maximale inlaatrotatiesnelheid ((vet) |
Gemiddelde toegestane inlaatrotatiesnelheid ((vet) |
Reactie |
Gewicht |
Levensduur van het ontwerp |
| Nm |
Nm |
Nm |
Nm |
r/min |
r/min |
Arc Sec |
Kilo's |
Uur |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤ 20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤ 20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤ 20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤ 20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤ 20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |

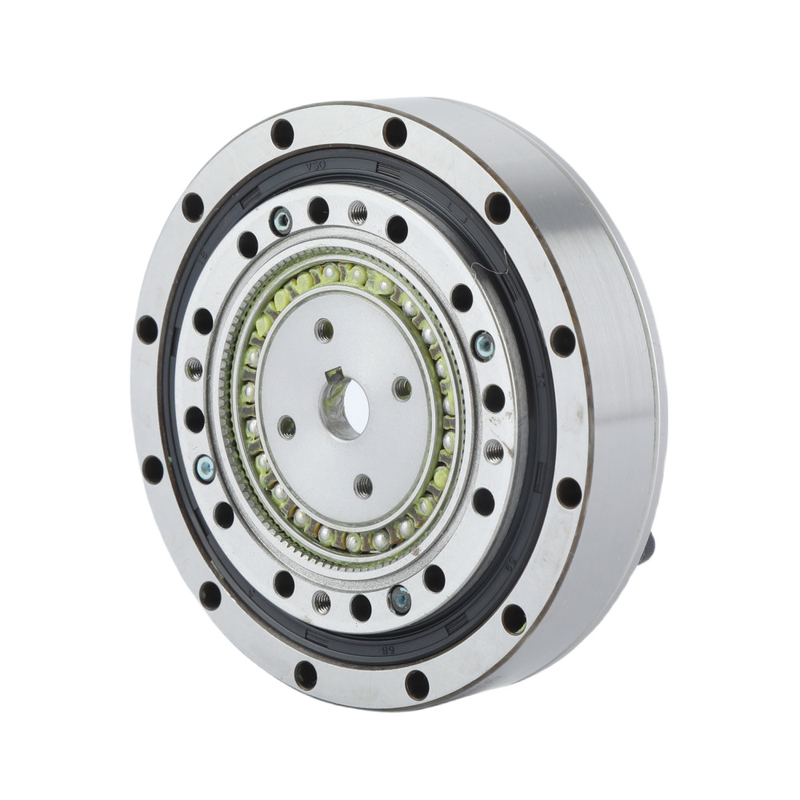

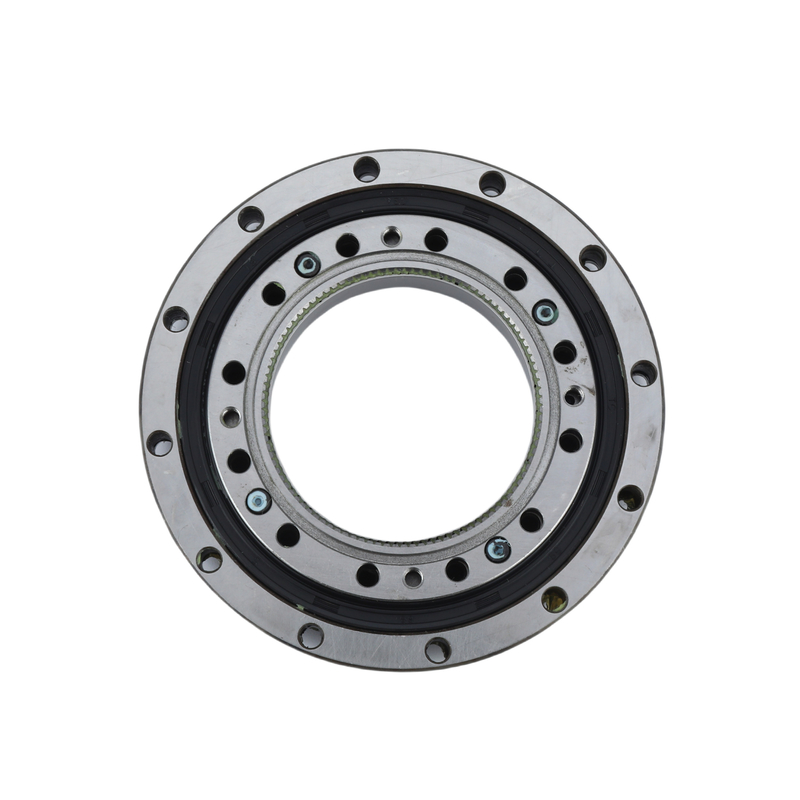

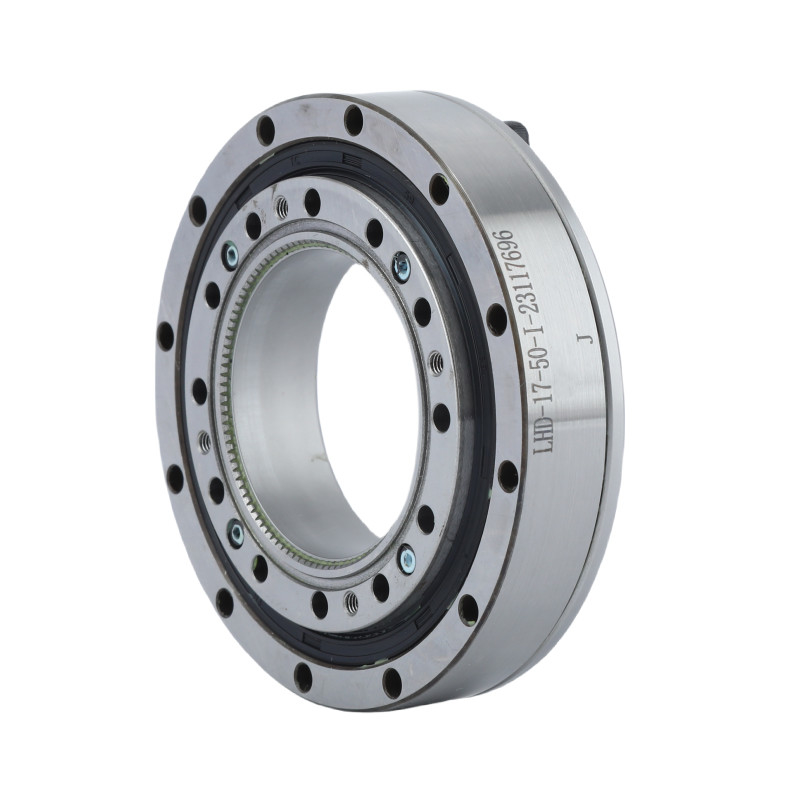

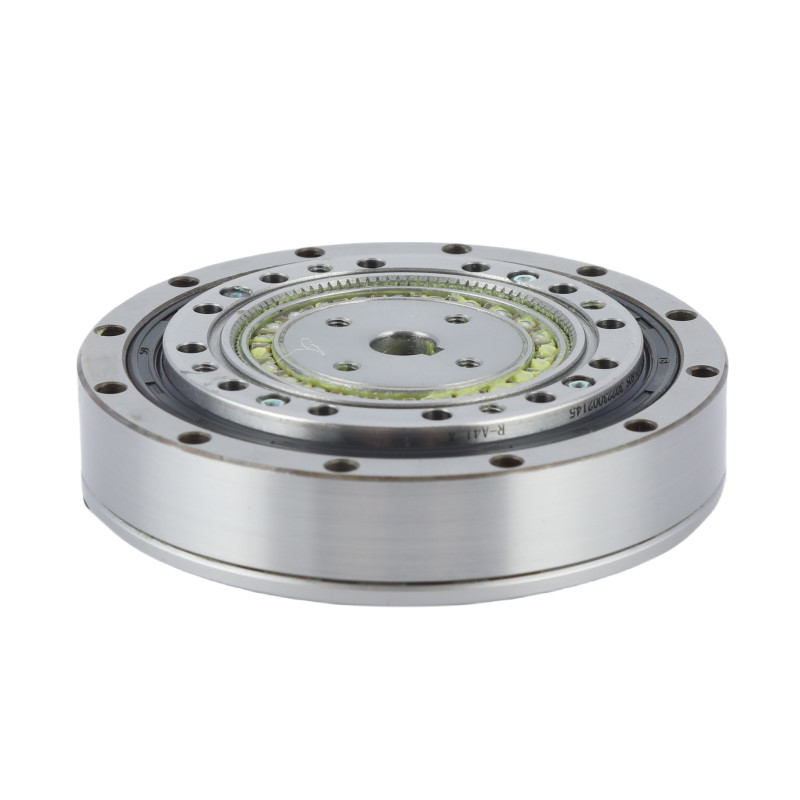

Gedetailleerde afbeeldingenvan LHD-serie harmonische aandrijving
| Belangrijkste kenmerken van ultra-vlakke spanningsgolfsreductieapparatuur |
| Producten |
Ultra - Flat harmonische aandrijving |
|
|
Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen |
|
Verminderingsgraad
|
50, 80, 100 |
|
|
Minder dan 20 arc sec |
|
Gemiddelde invoersnelheid
|
3500 r/min |
|
|
8500 r/min |
|
Ontwerp van het leven
|
10000 uur |
|
|
14, 17, 20, 25, 32 |
|
Gewicht
|
00,34 tot 1,9 kg |
| Garantie |
1 jaar |
Toepassingen
| |
|
|
| Industriële robots |
CNC-machines |
Vervaardigingssystemen |
PDF-tekeningen
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Veelgestelde vragen
1Kan een harmonische aandrijving achteruit gereden worden?
Ja, de harmonische aandrijving kan teruggedreven worden, dit gebeurt in elke typische robot cyclus honderden keren per dag, elke keer dat de as in beweging is en snel vertraagd,de belastinginertie aan de uitgangszijde van het versnellingskanaal stuwt het versnellingskanaal terug (op een gecontroleerde manier), bepaald door motor en regelaar).
2.Wat doet een harmonische aandrijving?
Hamornische aandrijvingen worden gebruikt om het uitgangsmoment te verhogen in tandwielen die worden gebruikt bij het frezen, in de productie en in machines met robotarm.
3.Steunt u het aanpassen van een harmonische aandrijving?
We kunnen een harmonische aandrijving aanpassen op basis van de specifieke eisen en tekeningen van de klant.
4.Wat is het grootste voordeel van uw producten?
We kunnen volledige productreeksen leveren en de kwaliteit van onze harmonische aandrijving is stabiel.
5.Wat zijn de belangrijkste componenten van een harmonische aandrijving?
De belangrijkste componenten zijn de cirkelvormige spline (vaste buitenste ring), de flexspline (flexible binnenste ring met minder tanden) en de golfgenerator (een elliptische schijf die in de flexspline past).
6.In welke toepassingen worden harmonische aandrijvingen gebruikt?
Ze worden gebruikt in toepassingen die hoge precisie en betrouwbaarheid vereisen, zoals robotica, lucht- en ruimtevaart, defensie, medische apparatuur en apparatuur voor de productie van halfgeleiders.
7.Hoe kies je een harmonische aandrijving voor een specifieke toepassing?
De keuze is afhankelijk van factoren zoals koppelvereisten, gewenste reductieverhouding, ruimtebeperkingen, laadcapaciteit en omgevingsomstandigheden.Het is essentieel om met fabrikanten of experts te overleggen om het juiste model te kiezen..
