Thuis > producten > Harmonische Aandrijving >

Verminder van spanningsgolven voor humanoïde robot

Verminder van spanningsgolven voor humanoïde robot

Humanoïde robot met harmonische aandrijving

Verzorgingsmiddelen voor het gebruik in de verpakking

Robotsamenmotor Harmonische aandrijving versnellingsbak

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

Model 8, Model 11

Neem contact met ons op

Vraag een offerte

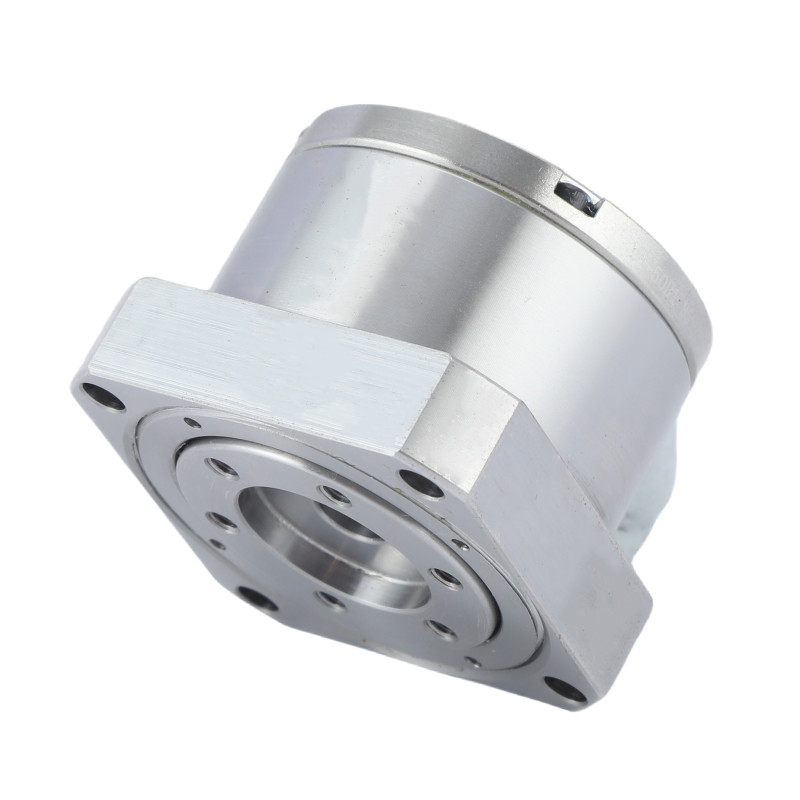

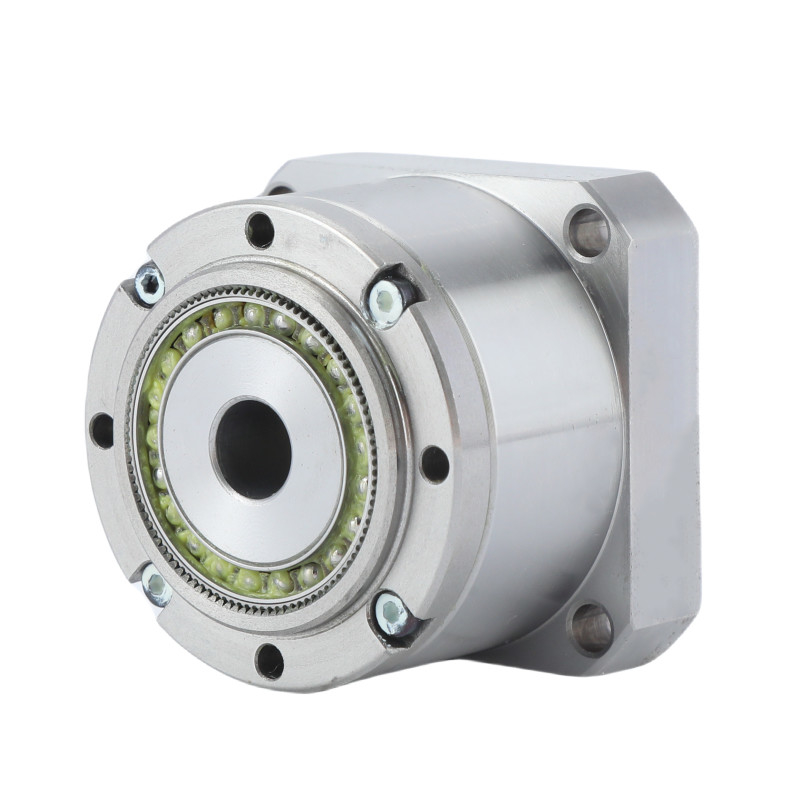

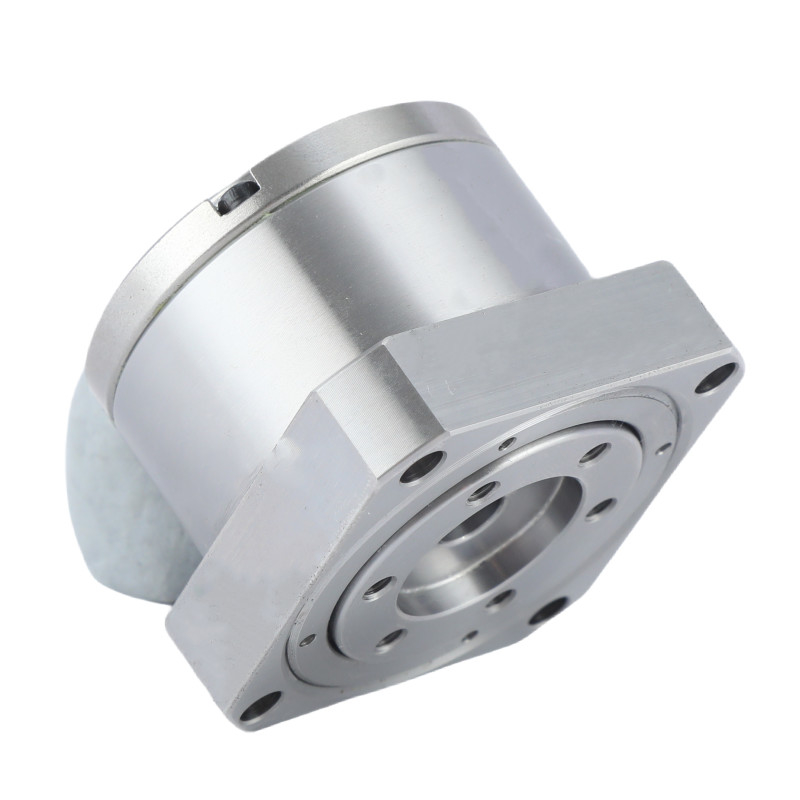

Verminder van spanningsgolven voor humanoïde robot

Verminder van spanningsgolven voor humanoïde robot

Verminder van spanningsgolven voor humanoïde robot

Verminder van spanningsgolven voor humanoïde robot

Productgegevens

Producten:

Miniatuur spanningsgolfsreductieapparaat

Materiaal:

Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen

Verminderingsgraad:

50, 80, 100

Reactie:

≤ 20 arc sec

Gemiddelde invoersnelheid:

3500 r/min

Ontwerp van het leven:

10000 uur

Model:

8, 11

Gewicht:

00,06 tot 0,27 kg

Garantie:

1 jaar

Toepassing:

Robots, krat- en verpakkingsmachines, Energie

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Goede prijs. Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden online

Lichte gewicht 2,47 kg Model 32 Spanningsgolfsreductie-eenheden

Vind de beste prijs

Goede prijs. Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen online

Laag terugslag en hoge efficiëntie Model 25 Spanningsgolfsreducer Ultralichte harmonische versnellingen

Vind de beste prijs

Goede prijs. Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen online

Hoge reductieverhouding LSN-serie Model 20 Spanningsgolfsreducer 0,73 kg Lichte gewichtsversnellingen

Vind de beste prijs

Goede prijs. Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen online

Compact en lichtgewicht ontwerp LSN-serie Spanningsgolfverminderaar Model 14 versnellingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Miniatuur versnellingsbak met lage terugslag

Productbeschrijving

Een spanningsgolfversnelling (ook bekend als harmonische aandrijving) is een type mechanisch versnellingssysteem dat een flexibele spline met externe tanden gebruikt.met een diameter van niet meer dan 20 mm,.
De spanningsgolfversnellingen hebben enkele voordelen ten opzichte van traditionele versnellingssystemen zoals helix- of planetaire versnellingen, waaronder:

geen terugslag
compactheid en lichtgewicht,
hoge versnellingsverhoudingen
goede resolutie en uitstekende herhaalbaarheid (lineaire weergave) bij het herpositioneren van traagheidsbelastingen
hoge koppelcapaciteit

Verminder van spanningsgolven voor humanoïde robot 0

Nominale parameters Tabel van miniatuurharmonische aandrijving

Model	Verlagingsgraad	Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop		Maximaal toelaatbare waarde voor gemiddeld koppel van de belasting		Maximaal toelaatbaar momentoment		Toegestane maximale ingangsrotatiesnelheid - Ik heb geen idee.	Toegestane gemiddelde inlaatrotatiesnelheid - Ik heb geen idee.	Reactie	Gewicht	Levensduur van het ontwerp
		Nominaal koppel bij 2000 r/min invoer		Toegestane maximale koppel bij start en stop				Maximaal toelaatbaar momentoment				Reactie	Gewicht	Levensduur van het ontwerp
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Uur
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Belangrijkste kenmerken van miniatuur spanningsgolfverminder van de LS- en LH-serie
Producten	Mini Spanningsgolfsreducer Harmonische aandrijving
Materiaal	Staal, aluminium, polyurethaan, lagers en afdichtingen, smeermiddelen
Verminderingsgraad	50, 80, 100
Reactie	Minder dan 30 arc sec
Gemiddelde invoersnelheid	3500 r/min
Maximale invoer snelheid	8500 r/min
Ontwerp van het leven	10000 uur
Model	8, 11
Gewicht	00,06 tot 0,27 kg
Garantie	1 jaar

Toepassing


Medische hulpmiddelen	Huamnoïde robots	Luchtvaart	CNC-machines

Onze fabriek

Verminder van spanningsgolven voor humanoïde robot 8

Verminder van spanningsgolven voor humanoïde robot 9

Verminder van spanningsgolven voor humanoïde robot 10

Veelgestelde vragen

1Wat is een harmonische aandrijfkist?

Een harmonische aandrijflijn is een soort versnellingssysteem dat hoge reductieverhoudingen produceert in een compacte grootte.Het maakt gebruik van de mechanica van een flexibel deformerend element om beweging over te brengen en hoge precisie en koppel te bereiken.

2Hoe werkt een gearbox met een harmonische aandrijving?

Een harmonische versnellingsbak werkt met behulp van een cirkelvormige spline, flexspline en een golfgenerator.die vervolgens in twee punten met de tanden van de cirkelvormige spline in contact komt, waardoor een hoge reductieverhouding ontstaat door het verschil in tandgetal tussen de betrokken elementen.

3Kan een harmonische aandrijving achteruit worden gereden?

Ja, de harmonische aandrijving kan teruggedreven worden, dit gebeurt in elke typische robot cyclus honderden keren per dag, elke keer dat de as in beweging is en snel vertraagd,de belastinginertie aan de uitgangszijde van het versnellingskanaal stuwt het versnellingskanaal terug (op een gecontroleerde manier), bepaald door motor en regelaar).

4Wat doet een harmonische aandrijving?

Hamornische aandrijvingen worden gebruikt om het uitgangsmoment te verhogen in tandwielen die worden gebruikt bij het frezen, in de productie en in machines met robotarm.

5Ondersteunt u het aanpassen van een harmonische aandrijving?

We kunnen een harmonische aandrijving aanpassen op basis van de specifieke eisen en tekeningen van de klant.

6Wat is het grootste voordeel van uw producten?

We kunnen volledige productreeksen leveren en de kwaliteit van onze harmonische aandrijving is stabiel.
