Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
RAU-serie
 |

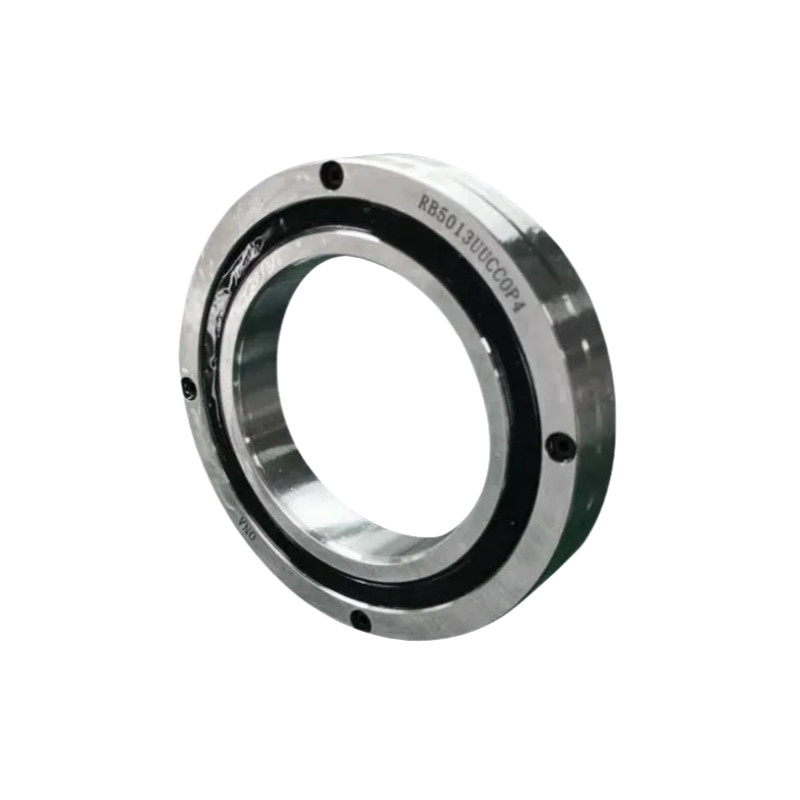

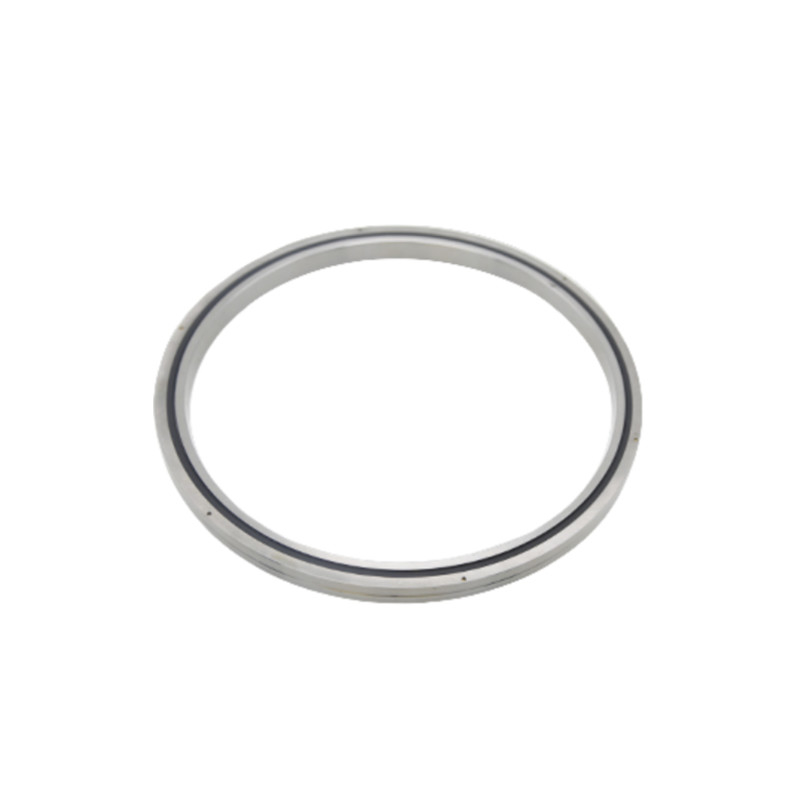

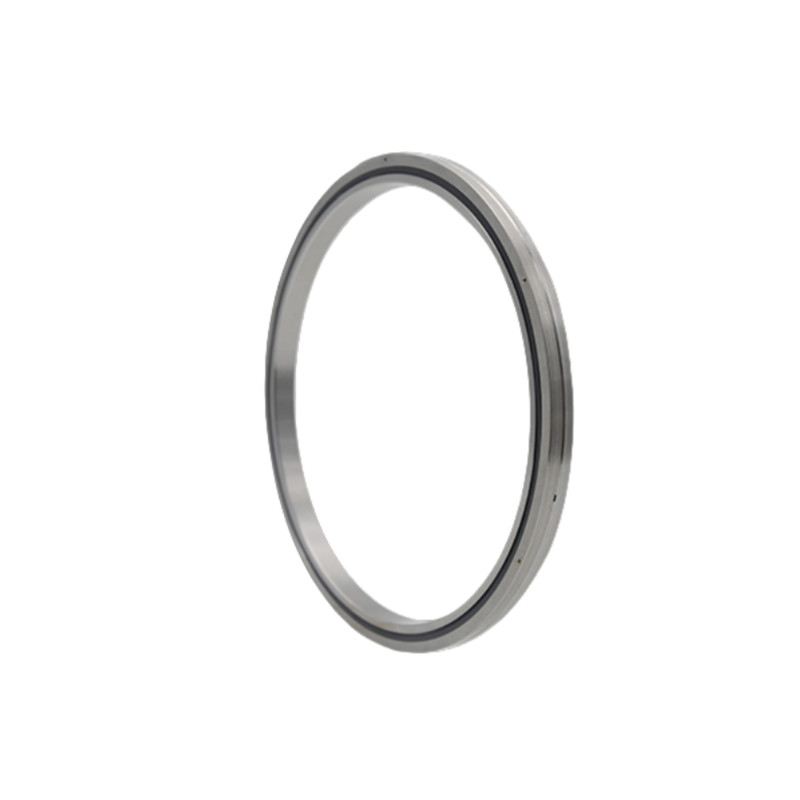

RAU-serie ((De binnenste en buitenste ringen zijn heel en ultra-dun) Dit model is een compact type model RB met extreem dunne buitenste en binnenste ringen.Het is optimaal voor gebieden waar de roterende eenheid moet licht en klein zijnBijvoorbeeld het draaiende onderdeel van industriële robots of manipulatoren. |
Model- en benamingsregels
| RA | 100 | 20 | UU | CC0 | P2 |
| Nominaal model | Nominale binnendiameter (mm) | Nominale breedte (mm) |
Verzegelingsstand
• Onmerkbaar: niet verzegeld • UU: afdichtingen aan beide zijden • U: eenzijdige gordeldichting |
Radiële vrijheid
• CC0: negatieve vrijstelling (voorbelasting) • C0: positieve klaring • C1: grote vrije ruimte |
Genauigheidsniveau
• Niet gemarkeerd: gewoon niveau (niveau 0) • P6 • P5 • P4 • P2 ※ Raadpleeg ons voor de nauwkeurigheid van het RA-type |
Kenmerken
1Hoogteprecisie: P4-precisie, P2-precisie
2. Hoge stijfheid: Deze serie lager hebben voorbelasting
3. hoge belasting: deze serie lagers kunnen dubbelrichtings axiale belasting, radiale belasting en kantelmoment dragen
4. Kleine afmetingen: Deze serie lager kan ruimte besparen voor machine-gereedschap
Specificaties
| Model nr. | Afmetingen ((mm) | Schouderhoogte | Basisbelasting ((Radial) | Gewicht | ||||||
| Identificatie | Overdosis | Rolspitsdiameter | Hoogte | Chamfer | Cr | - Ja. | ||||
| d | D | Dpw | B B1 | rmin | De | Ds | KN: | KN: | Kilo's | |
| RAU5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RAU6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RAU7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RAU9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RAU10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RAU11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RAU12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RAU13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RAU14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RAU15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RAU16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RAU17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RAU18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RAU19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RAU20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
Toepassing
|
|
|
|
| Industriële automatisering | Medische apparatuur | Ruimtevaartuigen | Precisieapparatuur |
