YRTS draaitafellagers

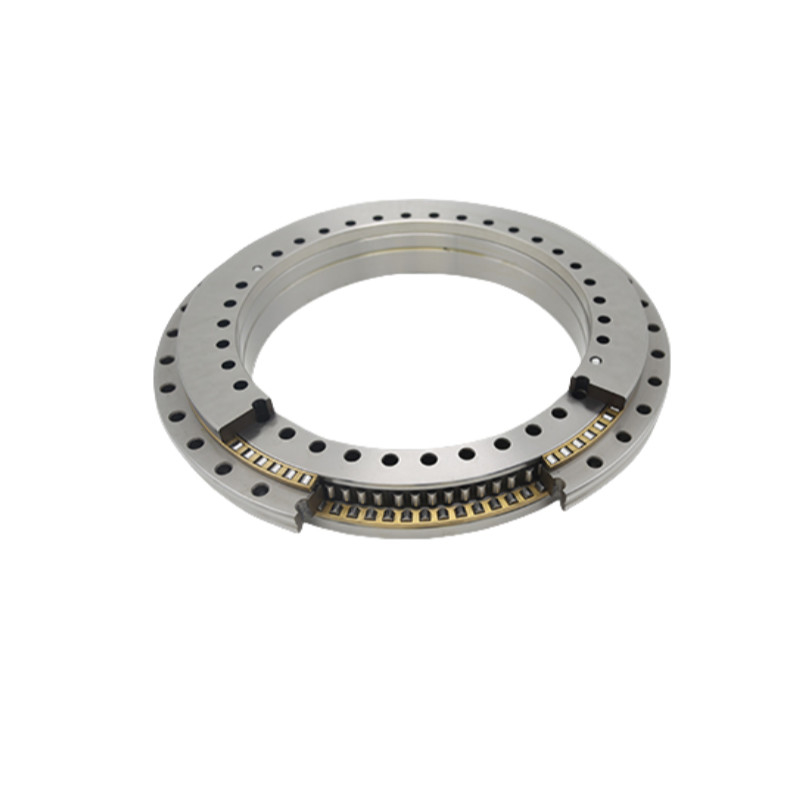

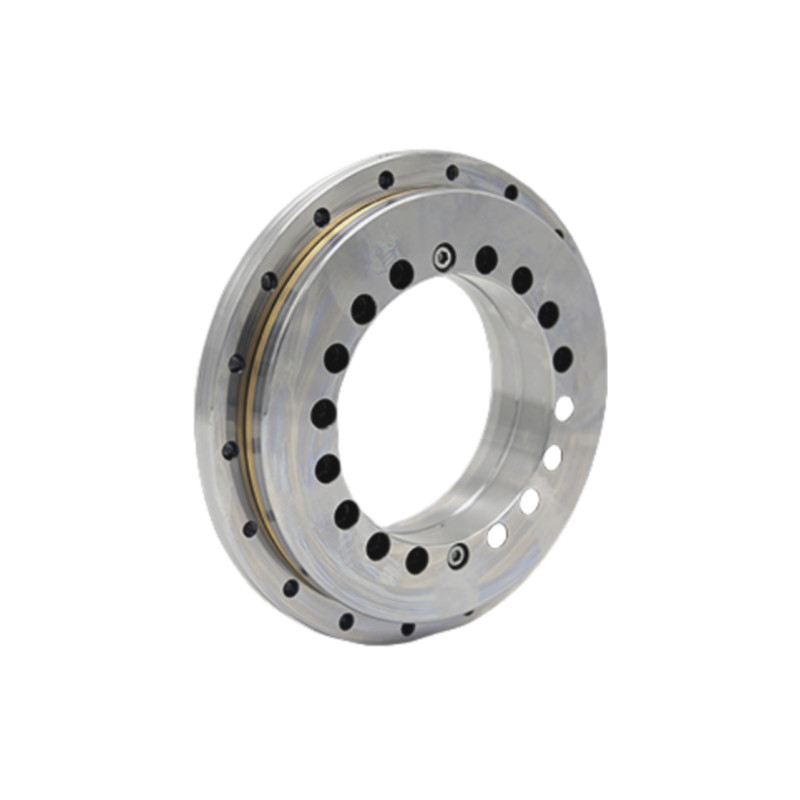

YRTS basis draaitafellagers zijn ontworpen met een radiale volle roller, twee groepen axiale naaldroller, kooiassemblage, een buitenring, een L-sectie binnenring en de tweede ring.De buitenste ring en de binnenste ring zijn uitgerust met bevestigingsgatenDe YRT draaitafellagers zijn in staat om dubbelrichtings axiale belasting, radiële belasting en kantelmoment te dragen.Deze serie lager heeft een voorbelasting toegepast voordat het de fabriek verlaatDeze serie lagers zijn bijzonder geschikt voor toepassingen die hoge precisie, hoge stijfheid, lage snelheid,en een korte rotatieperiode, zoals draaitafels, indexkoppen en draaiende freeskoppen. Dit lager biedt axiale en radiale precisie om aan uw specifieke eisen te voldoen.

Inleiding

Het meten van de hoekverplaatsing is een cruciaal aspect van de moderne industrie.Het is essentieel om nauwkeurig te meten en te controleren van de hoekverplaatsing.
De meest gebruikte apparaten voor het meten van de hoekverplaatsing zijn momenteel rooster- en magnetische poortencoders.hoge nauwkeurigheid (de hoogste resolutiehoek is < 2 boogseconden), vlekbestendigheid, geen elektrische inductie en hoge aanpassingsvermogen.
Het YRT-draaibaar biedt in combinatie met dit meetsysteem een ongeëvenaarde precisie en kan dubbelrichtingsaxiale belasting, radiale belasting en kantelmoment dragen.Dit maakt het een ideale oplossing voor hoge precisie toepassingen, met inbegrip van hoogprecieze draaitafels in de werktuigmachine-industrie, splitskoppen, wetenschappelijke experimenten en metingen, enz.
*X* Real-time uitgangssignalen zijn de optimale oplossing voor directe aandrijving.

Inleiding tot de structuur

Het Oostenrijk AMOSIN-metingsysteem voor staalkwaliteit bestaat uit drie hoofdonderdelen: staalvoeten, een leeskop en een elektronische beoordelingseenheid.De staalvoeten werden op de binnenste ring van het lager gemonteerd (figuur 2)Dit is een stalen ring met een gelijkmatige verdeling van de rasters. De leeskop is op de buitenste ring van het lager gemonteerd (figuur 1).maar niet in direct contactEr is een afstand van 0,1 mm tussen hen.
Tijdens de werking draait het lager en bewegen de staalvoeten en het leeshoofd (figuur 3) zich zonder aanraking met elkaar.De door inductie verzamelde gegevens worden vervolgens via de kabel (figuur 5) overgedragen aan de elektronische evaluatie (figuur 6).De elektronische evaluatie transformeert de informatie vervolgens in vierkantsgolf- of positieve harmonische signalen.die worden ingevoerd in het numerieke besturingssysteem van werktuigmachines voor het meten en besturen van hoekverplaatsingen.
Het stalen meetsysteem biedt de volgende voordelen:
A. De contactloze inductieve encoder is ontworpen om slijtage te minimaliseren, waardoor langdurige betrouwbaarheid wordt gewaarborgd.
B. De nauwkeurigheid is gelijk aan die van de optische encoder en biedt een hoge nauwkeurigheid van minder dan 2 boogseconden.
C. Het meetsysteem met dubbele meetkop maakt een correctie in realtime mogelijk van elke afwijking in de radiale van het lager.
D. Hoge snelheid, hoge dynamische resolutie, hoge dynamische prestaties.
E. Geen magnetische componenten, geen hysteresireactie, geen demagnetisatie, geen veiligheidsrisico's.
F. Sterke vermogen om te voorkomen dat vaste korrels, olie, enz. blokkeren. Het product is beschermd met IP67, waardoor het bestand is tegen waterdruk en dicht stof.Het is niet gevoelig voor enige vorm van vuil of verontreinigende stoffen..
Het compacte ontwerp maakt de installatie in smalle ruimtes mogelijk.
Het product is gemakkelijk te installeren en snel aan te passen, zeer betrouwbaar en bestand tegen inslagen en trillingen.
Het product kan sinusgolven (1VPP) en vierkantgolven (TTL) uitvoeren en is compatibel met de numerieke besturingssystemen van Siemens en Fanuc.

Specificaties

Drwaings

Toepassing

Industriële automatisering	Medische apparatuur	Ruimtevaartuigen	Precisieapparatuur
