Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
YRTM-serie
 |

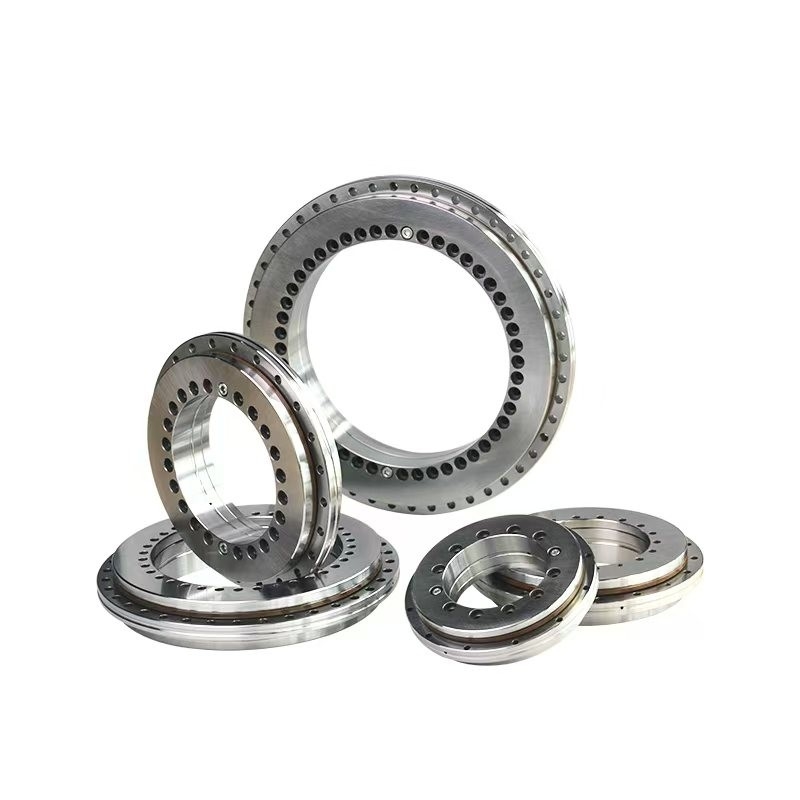

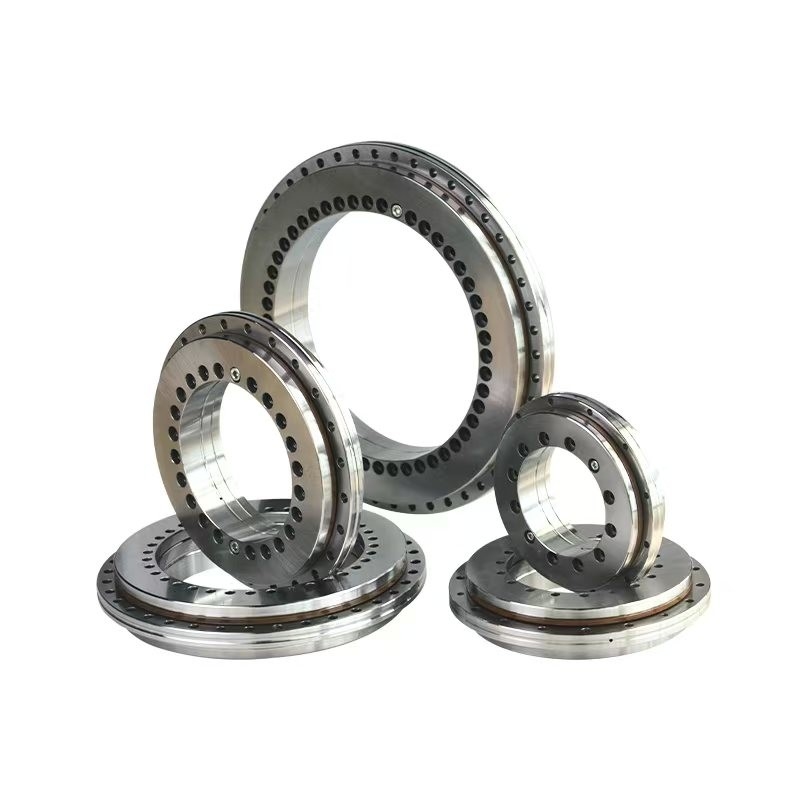

YRTM draaitafellagers zijn gespecialiseerde componenten die zijn ontworpen om de rotatiebeweging van draaitafels, indextafels en draaitafels te ondersteunen die in verschillende industriële toepassingen worden gebruikt.In tegenstelling tot conventionele lagers, draaitafellagers zijn ontworpen om gelijktijdig axiale, radiale en momentbelastingen te verwerken. Dit maakt ze zeer geschikt voor toepassingen die precisie, stabiliteit,en draagvermogen in een compacte ruimte. |
Inleiding
Het meten van de hoekverplaatsing is een cruciaal aspect van de moderne industrie.Het is essentieel om nauwkeurig te meten en te controleren van de hoekverplaatsing.
De meest gebruikte apparaten voor het meten van de hoekverplaatsing zijn momenteel rooster- en magnetische poortencoders.hoge nauwkeurigheid (de hoogste resolutiehoek is < 2 boogseconden), vlekbestendigheid, geen elektrische inductie en hoge aanpassingsvermogen.

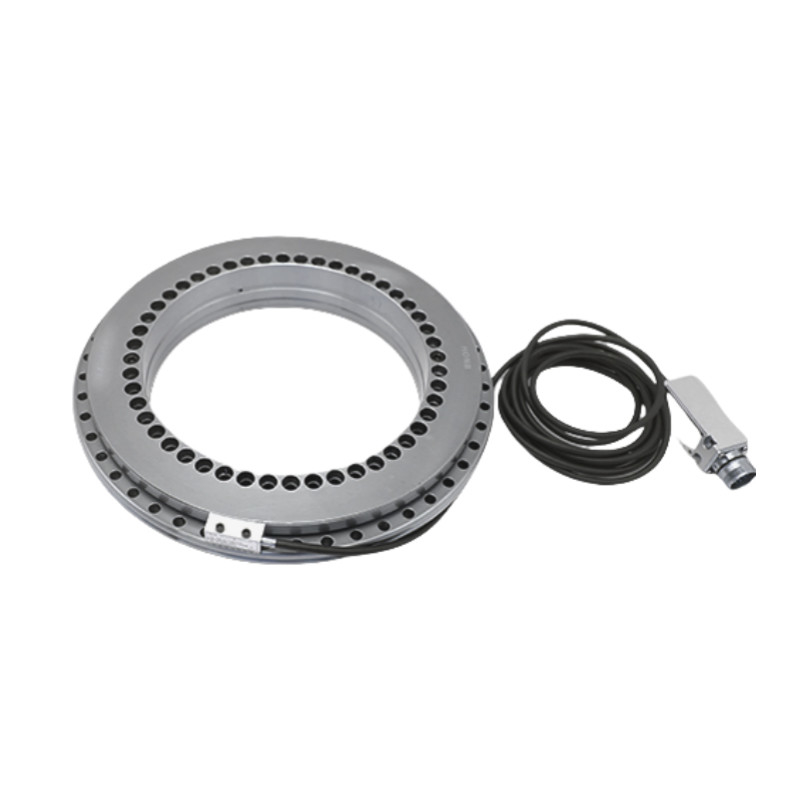

Het YRT-draaibaar biedt in combinatie met dit meetsysteem een ongeëvenaarde precisie en kan dubbelrichtingsaxiale belasting, radiale belasting en kantelmoment dragen.Dit maakt het een ideale oplossing voor hoge precisie toepassingen, met inbegrip van hoogprecieze draaitafels in de werktuigmachine-industrie, splitskoppen, wetenschappelijke experimenten en metingen, enz.
Belangrijkste soorten draaitafellagers
1.met een vermogen van niet meer dan 50 WIn dit type zijn de cilindrische rollen rechthoekig tegenover elkaar geplaatst, wat zorgt voor een hoge stijfheid en precisie.wat ze ideaal maakt voor CNC-bewerkingscentra en precisie-instrumenten.
2.Axial-radiale lagers:Deze lagers zijn speciaal ontworpen om aan axiale belastingen (langs de rotatieas), radiale belastingen (perpendiculair aan de as) en kantelmomenten te voldoen.Hun robuuste structuur is perfect voor toepassingen waar stabiliteit onder zware lasten van cruciaal belang is, zoals in draaitafels, robotarm en versnellingsbakken.
3.De volgende onderdelen moeten worden gebruikt:Deze lagers kunnen hoge axiale belastingen aan, maar zijn minder geschikt voor radiale of momentbelastingen.hoewel ze minder vaak voorkomen bij draaitafeltoepassingen in vergelijking met andere typen.
Specificaties
| Model | Afmeting | ||||||||||
| d | D | B. | H | B. | D1 | D2 | J | J1 | F | L | |
| Eenheid: mm | |||||||||||
| YRTM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 |
| YRTM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 152 |
| YRTM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 |
| YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 |
| YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 |
| YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 |
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 |
| Model | Bevestigingsgat | Gezamenlijke schroef QTY | Axial en radial uitloop | Liftgat | Pitch1) t | Schroefstrekkend koppel | Basisbelasting | Stevig kantelbaar | Leger wrijvingsmoment3) | De massa | ||||||||||
| Axial | Radiële | |||||||||||||||||||
| Innerlijke ring | Buitenste ring | Dynamisch | Static | Dynamisch | Static | |||||||||||||||
| d1 | d2 | a. | QTY4) | d3 | QTY4) | MA2) | Ca. | Coa | Cr | - Ja. | CKL | CKL1 | ||||||||
| mm | mm | m | G | De hoeveelheid | QTY*t | N m | KN: | kNm/mrad | Nm | ≈kg | ||||||||||
| YRTM150 | 7 | 11 | 6.2 | 32 | 7 | 33 | 4 | 3 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
| YRTM180 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7,5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
| YRTM200 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7,5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
| YRTM260 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
| YRTM325 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
| YRTM395 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
| YRTM460 | 10 | 15 | 8.2 | 42 | 10 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
Drwaings
Toepassing
|
|
|
|
| Industriële automatisering | Medische apparatuur | Ruimtevaartuigen | Precisieapparatuur |
