Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
YRTM-serie
 |

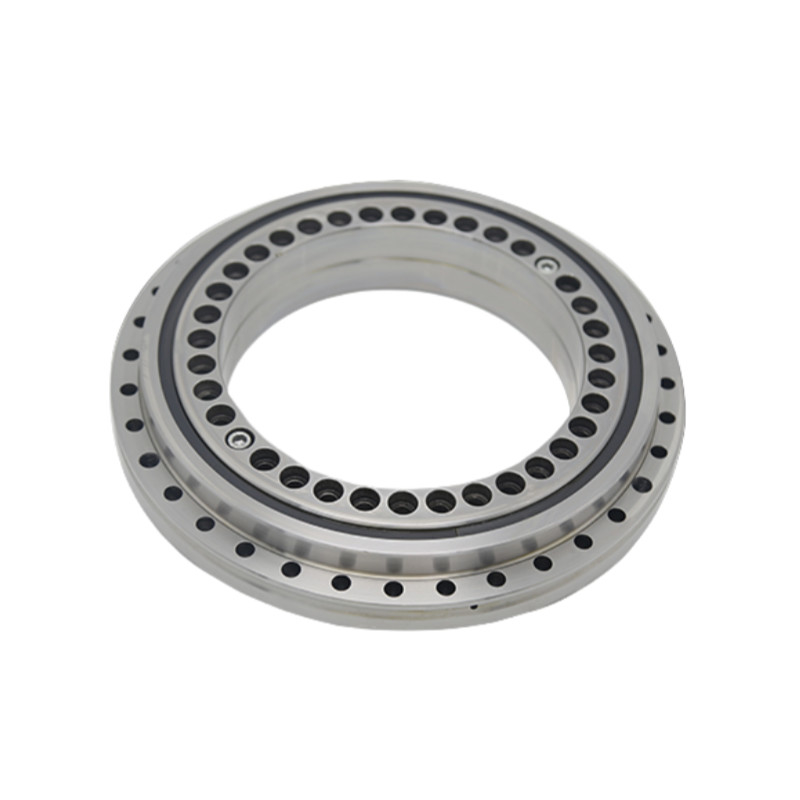

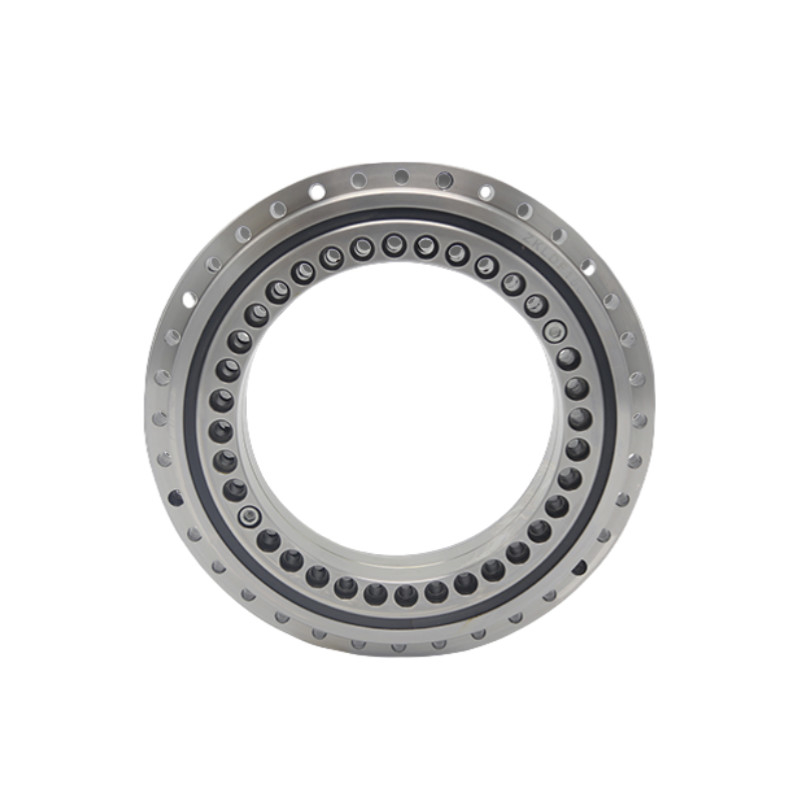

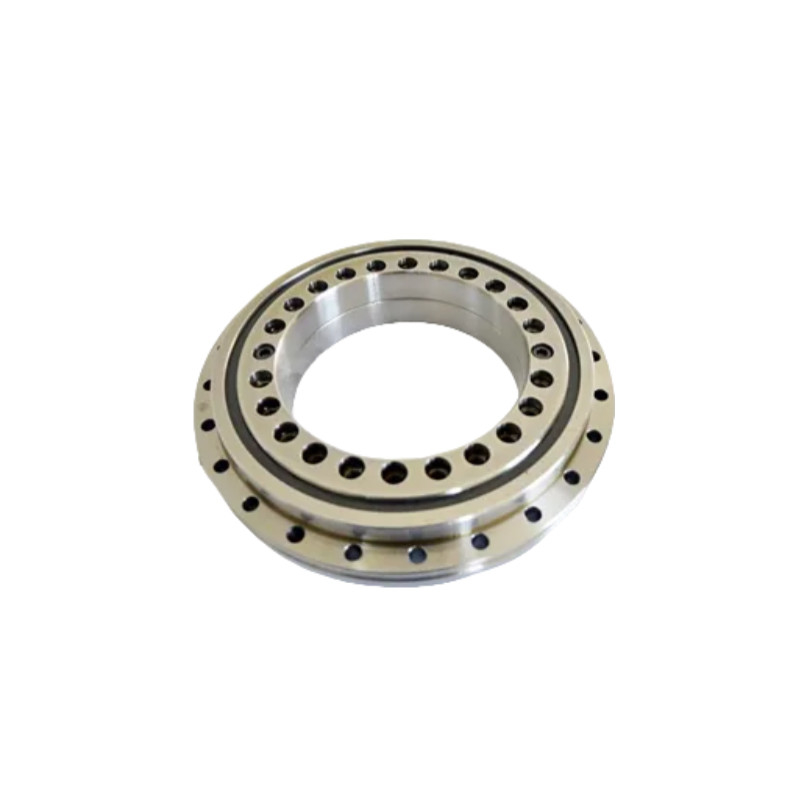

De ZKLDF-assige hoekige contactballagers kunnen gecombineerde lasten dragen terwijl hoge snelheden en lage wrijvingsmomenten worden gehandhaafd, waardoor een hoge rotatie-nauwkeurigheid wordt gewaarborgd.De ZKLDF draaitafellagers zijn geschikt voor gebruik op hogesnelheids draaitafels, frezen, slijpen, slijpen en nauwkeurige meetinstrumenten. |
Inleiding

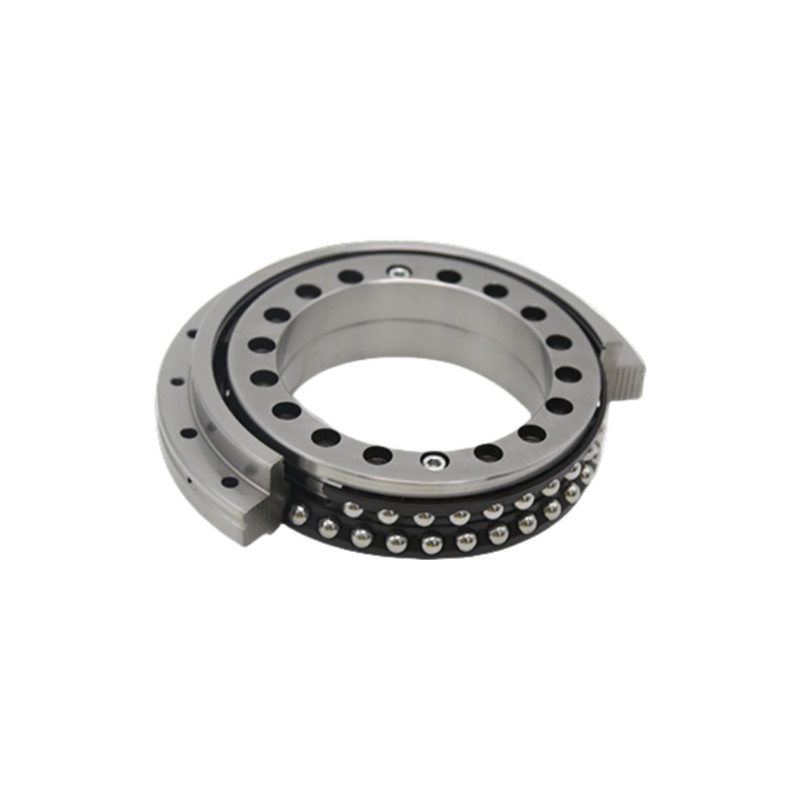

Het ZKLDF-assige hoekige contactballagersysteem heeft een eenheidsring, twee binnenste ringen, twee rijen balrollers en een kooi.De buitenste ring en de binnenste ringen zijn voorzien van inzetgatenHet apparaat wordt vastgemaakt met behulp van schroeven ter veiligheid tijdens het vervoer en de behandeling.
De ZKLDF axiale hoekige contactballagers zijn uitgerust met dubbelzijdige afdichtingsbedekkingen die vuil, onzuiverheden en vet effectief afstoten, waardoor mogelijke lekkage wordt voorkomen.De draaitafellagers van ZKLDF maken gebruik van een geavanceerd barium-basisvet, waardoor via speciale vetgaten gemakkelijk vet kan worden aangevuld.
De ZKLDF axiale hoekige contactkogellagers zijn ontworpen met een contacthoek van 60° en twee rijen kogelrollers, die ondersteuning bieden voor radiale belastingen, dubbele axiale belastingen en kantelmomenten.Het unieke ontwerp met koperen kooien maakt het lager bestand tegen hoge snelhedenDit maakt de ZKLDF draaitafel met lagers een ideale keuze voor hogesnelheid,voor langdurige toepassingen, zoals hogesnelheidsroterende werktafels, frezen, slijpen, slijpen en nauwkeurige meetinstrumenten.
Kenmerken van draaitafellagers
1. Hoge precisie: draaitafellagers bieden een soepele en consistente rotatie, met minimale terugslag, wat essentieel is voor toepassingen die nauwkeurigheid vereisen.
2Compact ontwerp: hun vermogen om meerdere soorten lasten tegelijkertijd te verwerken, zorgt voor een compacte dragerstructuur, waardoor de voetafdruk van de apparatuur wordt verminderd.
3Verhoogde laadcapaciteit: draaitafellagers zijn ontworpen om hoge belastingen aan te kunnen, waardoor ze duurzaam en betrouwbaar zijn voor zware toepassingen.
4.Lange levensduur: met een goede smering en onderhoud kunnen draaitafellagers langdurig worden gebruikt, wat een hoge betrouwbaarheid in continue werking biedt.
Specificaties
| Model | Afmeting | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | a. | |
| Eenheid: mm | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| Model | Bevestigingsgat | Gezamenlijke schroefQTY | Liftgat | Pitch1) t | Schroefstrekkend koppel | Basisbelasting | Beperking van de snelheid4) | Draaibaar wrijvingsmoment | De massa | ||||||
| Axial | |||||||||||||||
| Innerlijke ring | Buitenste ring | Dynamisch | Static | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | Ca. | Coa | Gras | |||||||
| mm | mm | G | De hoeveelheid | QTY*t | N m | KN: | r/min | Nm | ≈kg | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7,5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7,5° | 68 | 395 | 3180 | 500 | 40 | 82 |
Drwaings
Toepassing
|
|
|
|
| Industriële automatisering | Medische apparatuur | Ruimtevaartuigen | Precisieapparatuur |
