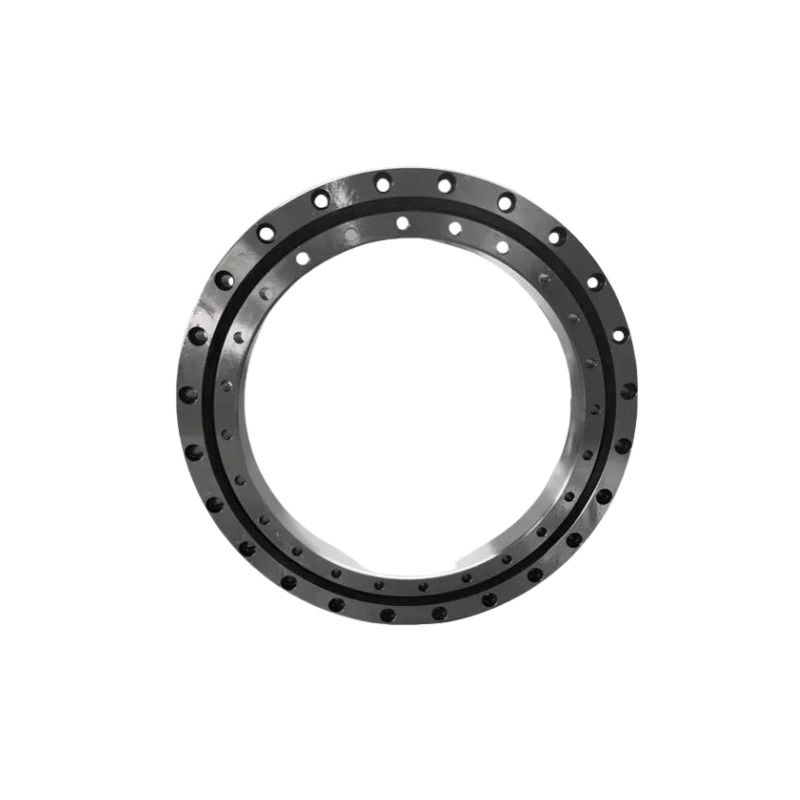

XU-serie Kruisrollagers Draaiplaat Gebruik Lagers Hoog laadvermogen

XU kruisrollagers

Draaibord Gebruik kruisrollagers

met een breedte van niet meer dan 50 mm

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

XU-serie

Neem contact met ons op

Vraag een offerte

XU-serie Kruisrollagers Draaiplaat Gebruik Lagers Hoog laadvermogen

Productgegevens

Model:

XU050077 tot en met XU300515

Producten:

XU-serie draaitafellagers

Materiaal:

Lagers van staal, roestvrij staal, kunststof/polymermaterialen, smeermiddelen, keramische materialen

Binnenring:

met een breedte van niet meer dan 50 mm

Buitenste ring:

112 tot en met 646 mm

Roller Pitch Dia.:

77 tot 515Dpw

Hoogte:

met een breedte van niet meer dan 20 mm

Gewicht:

1.4 tot 115 kg

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

kartonnen doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

RV-serie robot speciaal lager voor industriële robots

Vind de beste prijs

SHF SHG Harmonische reducerlagers Speciaal lager voor robot

Vind de beste prijs

CSF CSG Harmonische reducerlagers speciaal voor robot

Vind de beste prijs

RB-serie Industrial Automation Cross Roller Bearings ID 20 mm

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

XU-serie draaitafellagers

Name: XU-serie Kruisrollagers Draaiplaat Gebruik Lagers Hoog laadvermogen
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: XU-serie
Availability: InStock

Inleiding

De XU-serie (geïntegreerde binnenste en buitenste ringen) elimineert de noodzaak van vaste flenzen en een steunstoel.de geïntegreerde binnenste en buitenste ringstructuur met zitplaats zorgt voor een minimale invloed op de prestaties tijdens de installatie, waardoor stabiliteit, rotatieprecisiteit en koppel voor zowel de buiten- als de binnenring rotatie worden gewaarborgd.

Kenmerken van draaitafellagers

1.Hoog laadvermogen:Draaiplaatlagers kunnen aanzienlijke radiale, axiale en kantelmomentbelastingen ondersteunen.

2.Vlakke rotatie:Ze zijn zo ontworpen dat ze zelfs onder zware belasting soepel en continu kunnen draaien.

3.Precisie:Sommige lagers zijn met hoge precisie ontworpen voor toepassingen waar nauwkeurige positionering van cruciaal belang is, zoals in machines of robotica.

Hoe een draaitafellagersysteem te kiezen

1.Verplichtingen inzake belasting:Bepaal het type (as-, radial-, moment) en de omvang van de belasting.

2.Precisie:Voor robotica of medische apparatuur kunnen hogere precisielagers vereist zijn.

3.Omgevingsfactoren:Denk aan stof, vocht en temperatuur, want deze kunnen van invloed zijn op de prestaties van het lager.

4.Montageontwerp:Sommige toepassingen kunnen profiteren van flenstermontage ontwerpen voor een gemakkelijke installatie.

Specificaties

Model	Afmetingen								Model	Basisbelasting		Basisbelasting		Gewicht
	Afmetingen									(Axial)		(Radial)
	Innerlijke ring	Buitenste ring	Roller Pitch Dia.	Hoogte	Centrale afstand van het buitenste ringgat	Installatie gaten	Centrale afstand van het ringgat	Installatie gaten		Cr	Coa	Cr	Coa
	d	D	Dpw	B B1	r min	niet	Li	Ni		KN:	KN:	KN:	KN:	Kilo's
XU050077	40	112	77	22	97	6-Dia.6.6	56	6-M8	XU050077	22.4	29	14.3	14.2	1.4
Vloeistof	57	140	94	26	120	6-Dia.9	70	6-M8	Vloeistof	32.5	37.5	20.7	18.4	2.4
De volgende categorieën zijn bedoeld:	76.2	145.79	111	15.87	133.1	8-Dia.6.9	88.9	8-Dia.6.9	De volgende categorieën zijn bedoeld:	36	44.5	22.8	21.5	1.2
andere, met uitzondering van:	69	170	120	30	148	6-Dia,9	90	6-M8	andere, met uitzondering van:	56	53	35.5	26	4
andere, met een gewicht van niet meer dan 50 kg	101.6	196.85	149.6	22.22	177.8	16-Dia.6.9	115.8	16-Dia.6.9	andere, met een gewicht van niet meer dan 50 kg	63	66	40	32.5	3.6
XU120179	124.5	234	179	35	214	12-Dia.11	144.5	12-Dia.11	XU120179	118	179	75	88	7
andere, met een gewicht van niet meer dan 10 kg	140	300	222	36	270	12-Dia.16	170	12-Dia.18	andere, met een gewicht van niet meer dan 10 kg	133	275	85	131	12
andere, met een gewicht van niet meer dan 10 kg	191	329	260	46	305	20 dagen.14	215	20 dagen.14	andere, met een gewicht van niet meer dan 10 kg	212	350	135	173	16
andere, met een gewicht van niet meer dan 50 kg	245.9	3111	264	25.4	295.3	12-Dia.8.7	231.8	12-Dia.8.7	andere, met een gewicht van niet meer dan 50 kg	85	117	54	57	6.9
andere, met een gewicht van niet meer dan 10 kg	336	474	405	46	450	30 dagen.14	360	30 dagen.14	andere, met een gewicht van niet meer dan 10 kg	270	550	172	270	25
andere, met een gewicht van niet meer dan 50 kg	380	480	430	26	462	20 dagen.9	398	20-M10	andere, met een gewicht van niet meer dan 50 kg	110	280	70	138	12
andere, met een gewicht van niet meer dan 50 kg	384	646	515	86	598	18 dagen.26	432	18 dagen.26	andere, met een gewicht van niet meer dan 50 kg	720	1370	455	670	115

Holle draaitafel

XU-serie Kruisrollagers Draaiplaat Gebruik Lagers Hoog laadvermogen 0

Toepassing


Industriële automatisering	Medische apparatuur	Ruimtevaartuigen	Precisieapparatuur
