Thuis > producten > Motor van het robotgewricht >

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Prestatie Robot Joint Motor

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

De in punt 2 van deze bijlage vermelde gegevens worden gebruikt voor de beoordeling van de kwaliteit

Neem contact met ons op

Vraag een offerte

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Productgegevens

Producten:

HPJM-robotverbindingsmotor

Versnellingsverhouding:

51, 81, 101

Piekkoppel:

23 N.m., 29 N.m., 34 N.m.

Maximaal toelaatbaar koppel bij gemiddelde belasting:

8.6 Nm, 13.5 Nm

Nominaal koppel bij 2000 tpm:

6.6 Nm, 9.6 Nm

Pieksnelheid:

97 RPM, 61 RPM, 49 RPM

Nominale snelheid (met 1/2 nominaal koppel):

75 RPM, 46 RPM, 37 RPM

Reactie van de versnelling:

20 arcsecond, 20 arcsecond, 10 arcsecond

Nominaal vermogen:

150 W

Voedingsspanning:

24-48 V

Nominale stroom:

5 A

Resistentie:

0.47 Ω

Codeurresolutie:

17 bits

Communicatiebus:

KAN

De massa:

0,63 Kg

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 SET

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Goede prijs. Hoge stijfheid Harmonische motorrobot gewrichtsmodule voor humanoïde robots online

Video

Hoge stijfheid Harmonische motorrobot gewrichtsmodule voor humanoïde robots

Vind de beste prijs

Goede prijs. Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor online

Video

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Vind de beste prijs

Goede prijs. High Torque Zero Backlash geïntegreerde harmonische motor robot Joint motor online

Video

High Torque Zero Backlash geïntegreerde harmonische motor robot Joint motor

Vind de beste prijs

Goede prijs. Hoogprecisie 51 versnellingsbandverminderingsverhouding Lichte robotverbindingsmotor online

Video

Hoogprecisie 51 versnellingsbandverminderingsverhouding Lichte robotverbindingsmotor

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

HPJM-RE50-70-PRO-XX Robotsamenmotor

Vermelding van de vergunning

Productbeschrijving

Een robotgewrichtsmotor is een cruciaal onderdeel dat de beweging van een robotarm of soortgelijke systemen aandrijft.zoals precisie, koppel, snelheid en betrouwbaarheid.

Aangezien uw draaibare actuator al een motor, versnellingsbak en een codeerder voor hoge precisie bevat, is deze zeer geschikt voor toepassingen op robotgewrichten.

Robotgewrichten, die soms als assen worden aangeduid, zijn de bewegende delen van een robot die relatieve beweging veroorzaken tussen aangrenzende verbindingen.Deze verbindingen zijn de stijve onderdelen die de verbindingen verbinden om ervoor te zorgen dat ze goed en eenvoudig werken.

Kenmerken

√ Brede portefeuille van maten en kenmerken
√ Functies zoals remmen, koppelsensoren, geïntegreerde elektronica beschikbaar
√Aanpasbaar voor flexibele integratie
√Hoge koppeldichten
√Precision joint encoders, geen terugslag

√Hoog vermogen, goed afkoelbaar
√Dynamische bewegingen en hoge piekkoppels
√IP50 ingang beschermd
√Geïntegreerde elektronica en gelijkaardige uitgangslagers
√Mobiele autonome robots (humanoïden, viervoeters, mobiele manipulatie)

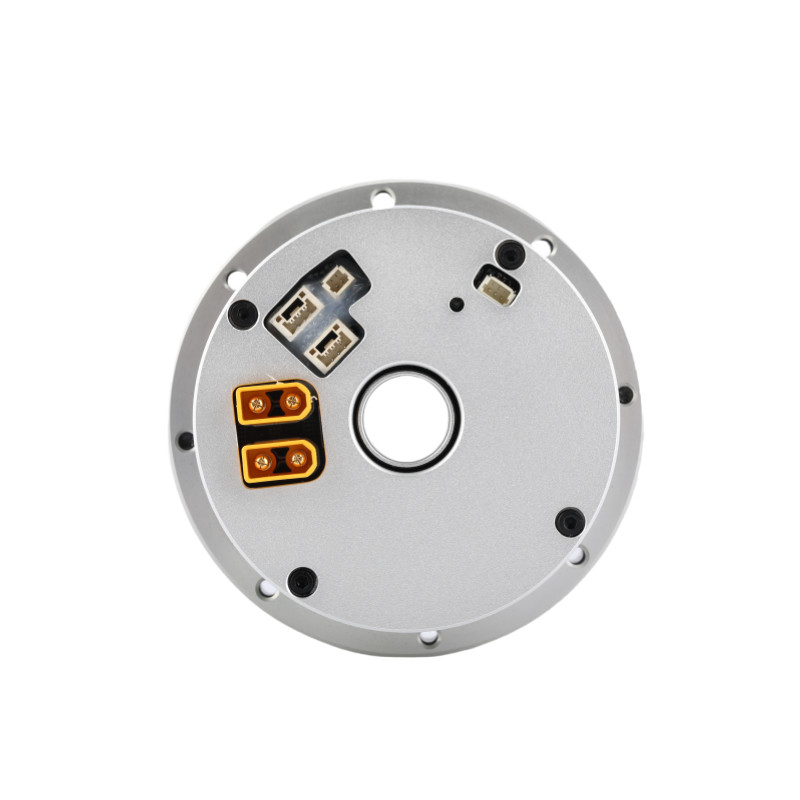

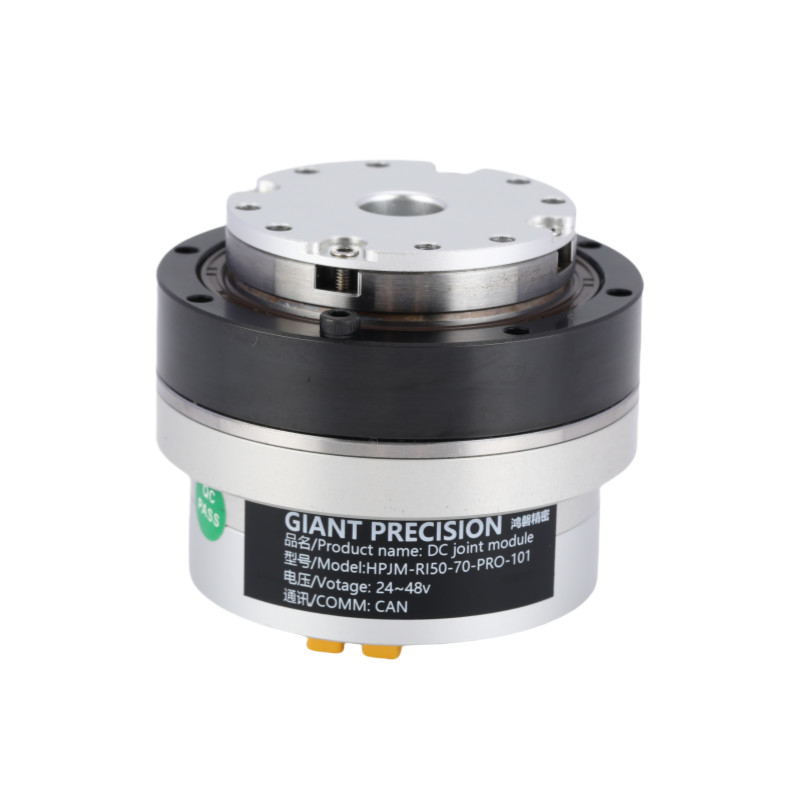

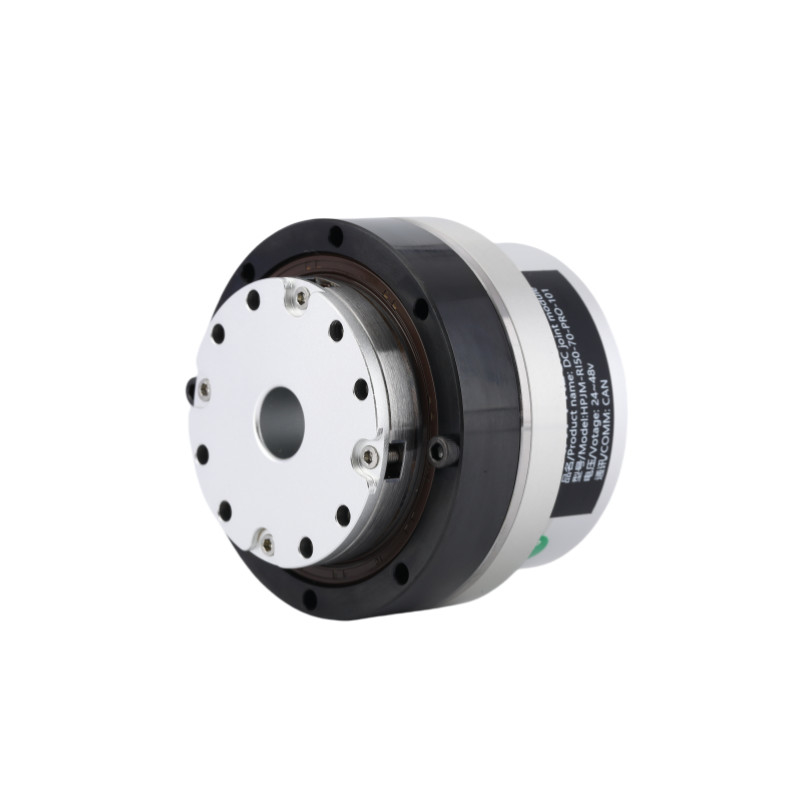

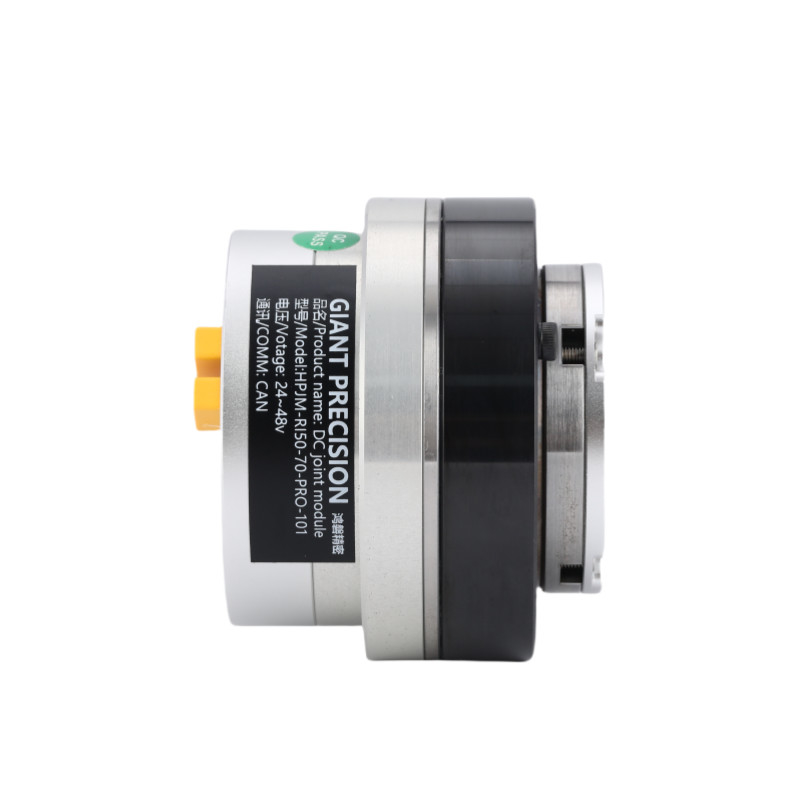

Gedetailleerde afbeeldingen

Specificatieblad

Verminderingsgraad			51	81	101
Nominaal koppel		N·m	7.2	11.6	11.6
Maximaal koppel bij start en stop		N·m	20	25	30
Piekkoppel		N·m	37	51	60
DC-busspanning 48VDC	Nominale stroom (met aluminiumplaat)	Een	3.6
	Maximale stroom	Een	10.8
	Nominale snelheid	RPM	68	42	33
	Maximale snelheid	RPM	90	56	45
Absolute codeerder	Type codeerder		Holle absolute multi-turn encoder
	Resolutie van de encoder (motor 1-rotatie)		17 bits
	Motor met meerdere omwentelingen		2¹⁶(65.536)
Reactie		Arc sec	20	20	15
			Kan binnen 10 arc sec aangepast worden
De massa	zonder rem	kg	0.58
Lange		mm	58.7
Door het gat		mm	12
De massa	met rem	kg	0.8
Lange		mm	83.7
Door het gat		mm	10
Maximaal continu vermogen van de motor		W	150
Voerspanning		V	24 tot en met 48 V
Communicatiebus		KAN
Motorisolatie		Warmtebestand:F ((155°C)
		Isolatieweerstand: hoger dan 200M Ω ((DC500V)
		Isolatie weerstaan spanning: AC1500V ((1 minuut)
Beschermingsmechanisme (beschermingsniveau)		Volledig afgesloten en zelfkoelend (standaard IP50, speciaal aangepaste IP65, IP67, IP68)

Versnellingsverhouding	Piekkoppel	Maximaal toelaatbaar koppel bij gemiddelde belasting (N.m.)	Nominaal koppel bij 2000 tpm (N.m)	Topsnelheid (RPM)	Nominale snelheid (met 1/2 nominale koppel) (RPM)	Geaccidentatie (arcsec)
51	23	8.6	6.6	97	75	20
81	29	13.5	9.6	61	46	20
101	34	13.5	9.6	49	37	10

Nominaal vermogen (W)	Voedingsspanning (V)	Maximale continue stroom (A)	Nominale stroom (A)	Resistentie (Ω)	Resolutie van de encoder (bit)	Communicatiebus
150	24-48	5	3.6	0.47	17	KAN

Torkconstante (Nm/A)	Inductievermogen (mH)	Aantal polenparen	Holle schacht (mm)	Lange (mm)	De massa (kg)	Inertie (g*cm²)
0.089	0.215	10	12	60 ± 0.5	0.63	124

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor 5

Toepassing


Robots en drones	Samenwerkende robotarm	Geautomatiseerde productielijnen

CNC-machines	Medische hulpmiddelen	AGV Logistics
