Thuis > producten > Motor van het robotgewricht >

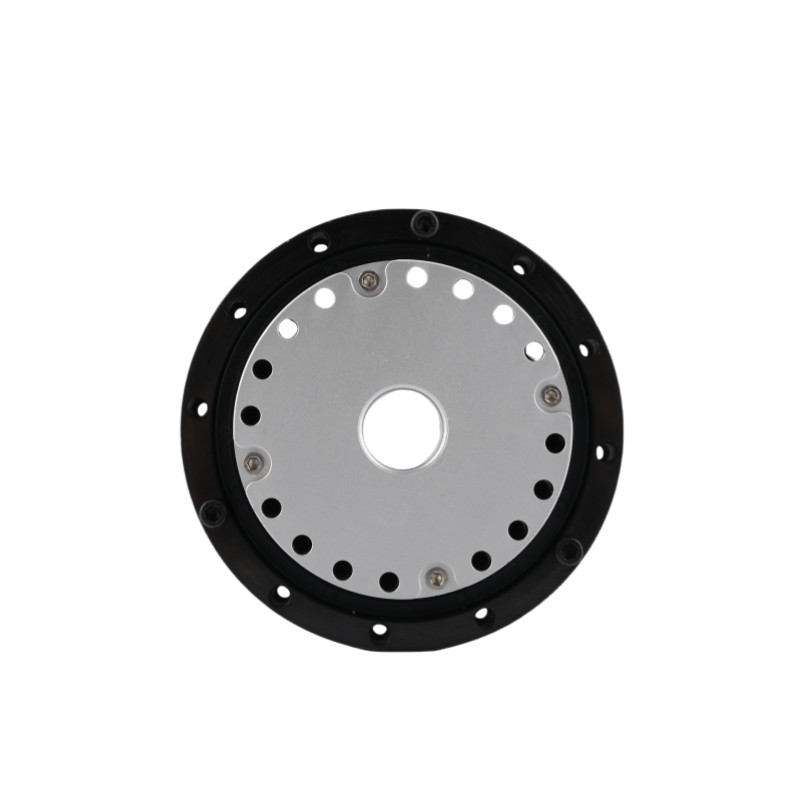

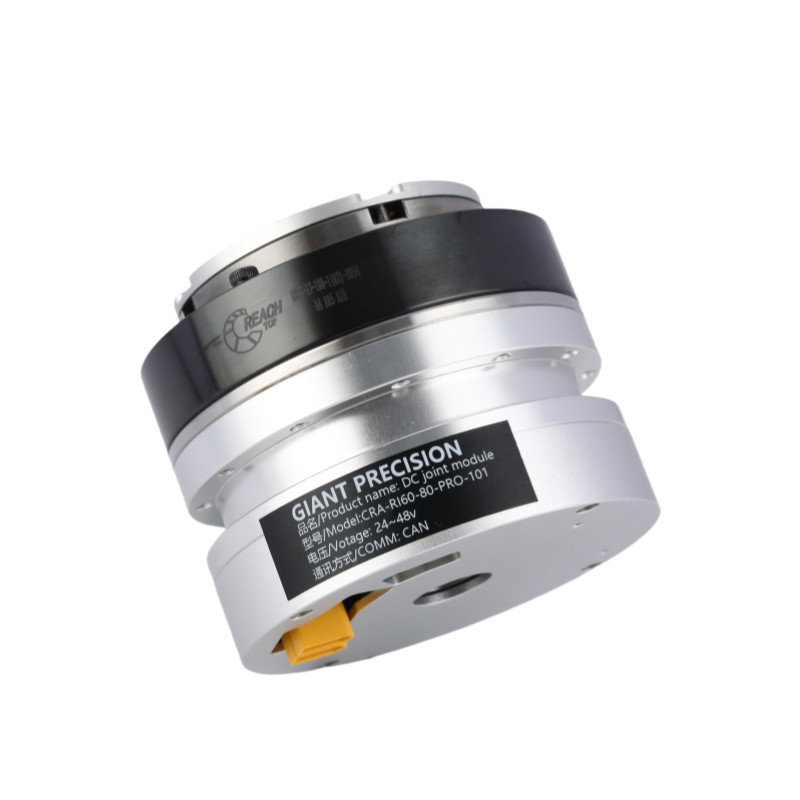

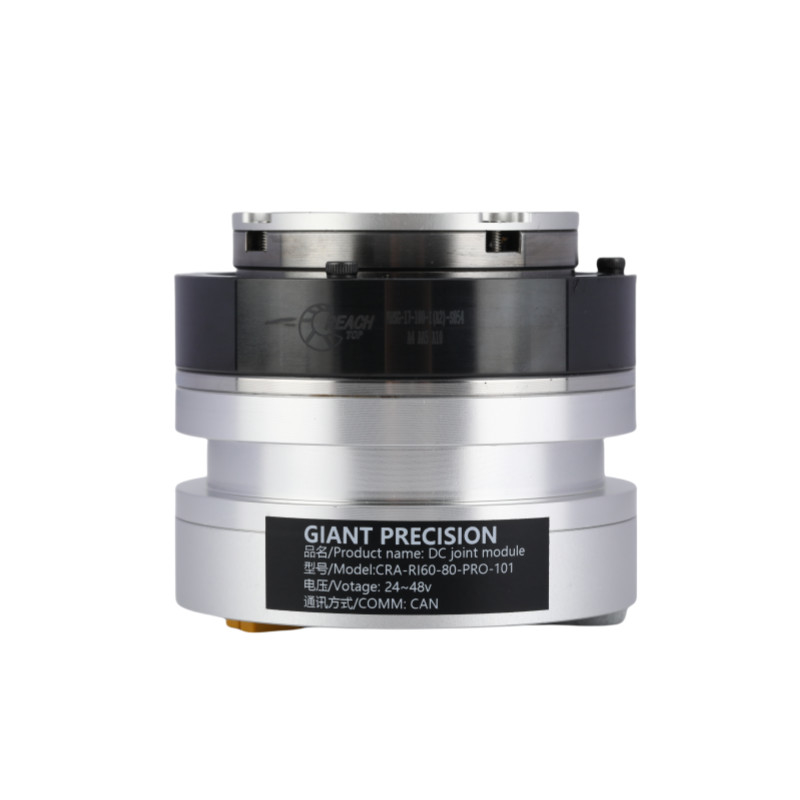

Duurzame, eenvoudig te installeren geïntegreerde harmonische motor, robot-verbindingsmotor

Duurzame, eenvoudig te installeren geïntegreerde harmonische motor, robot-verbindingsmotor

Geïntegreerde harmonische robotverbindingsmotor

Duurzame robotverbindingsmotor

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

HPJM-RE60-80PRO-XX

Neem contact met ons op

Vraag een offerte

Duurzame, eenvoudig te installeren geïntegreerde harmonische motor, robot-verbindingsmotor

Duurzame, eenvoudig te installeren geïntegreerde harmonische motor, robot-verbindingsmotor

Duurzame, eenvoudig te installeren geïntegreerde harmonische motor, robot-verbindingsmotor

Duurzame, eenvoudig te installeren geïntegreerde harmonische motor, robot-verbindingsmotor

Duurzame, eenvoudig te installeren geïntegreerde harmonische motor, robot-verbindingsmotor

Productgegevens

Producten:

HPJM-robotverbindingsmotor

Versnellingsverhouding:

51, 81, 101, 121

Piekkoppel:

76 Nm, 95 Nm, 125 Nm, 95 Nm

Maximaal koppel bij start en stop:

42 Nm, 53 Nm, 66 Nm

Nominaal koppel bij 2000 tpm:

27 Nm, 30 Nm, 43 Nm

Pieksnelheid:

75 RPM, 52 RPM, 40 RPM, 33 RPM

Nominale snelheid (met 1/2 nominaal koppel):

60 RPM, 38 RPM, 29 RPM, 23 RPM

Reactie van de versnelling:

20 arcsec, 10 arcsec.

Nominaal vermogen:

300 W

Voedingsspanning:

24-48 V

Nominale stroom:

5 A

Resistentie:

0.33 Ω

De massa:

1.2 kg

garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Goede prijs. Hoge stijfheid Harmonische motorrobot gewrichtsmodule voor humanoïde robots online

Video

Hoge stijfheid Harmonische motorrobot gewrichtsmodule voor humanoïde robots

Vind de beste prijs

Goede prijs. Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor online

Video

Hoge efficiëntie en prestaties geïntegreerde harmonische motor robot joint motor

Vind de beste prijs

Goede prijs. High Torque Zero Backlash geïntegreerde harmonische motor robot Joint motor online

Video

High Torque Zero Backlash geïntegreerde harmonische motor robot Joint motor

Vind de beste prijs

Goede prijs. Hoogprecisie 51 versnellingsbandverminderingsverhouding Lichte robotverbindingsmotor online

Video

Hoogprecisie 51 versnellingsbandverminderingsverhouding Lichte robotverbindingsmotor

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

HPJM-RE60-80-PRO-XX Robotsamenmotor

Vermelding van de vergunning

Productbeschrijving

Een robotgewrichtsmotor is een cruciaal onderdeel dat de beweging van een robotarm of soortgelijke systemen aandrijft.zoals precisie, koppel, snelheid en betrouwbaarheid.

Aangezien uw draaibare actuator al een motor, versnellingsbak en een codeerder voor hoge precisie bevat, is deze zeer geschikt voor toepassingen op robotgewrichten.

Robotgewrichten, die soms als assen worden aangeduid, zijn de bewegende delen van een robot die relatieve beweging veroorzaken tussen aangrenzende verbindingen.Deze verbindingen zijn de stijve onderdelen die de verbindingen verbinden om ervoor te zorgen dat ze goed en eenvoudig werken.

Kenmerken

√ Frictieremmechanisme, nauwkeurige en betrouwbare rempositie
√ Grote holle laagspanningsdriver
√ Hoogprecisie roterende encoder

√Een combinatie van een koppelmotor, een driver, een encoder en een hoge precisie harmonische reducer.

Gedetailleerde afbeeldingen

Specificatieblad

Verminderingsgraad			51	81	101	121
Nominaal koppel		N·m	27	30	43
Maximaal koppel bij start en stop		N·m	42	53	66
Piekkoppel		N·m	76	95	120	95
DC-busspanning 48VDC	Nominale stroom (met aluminiumplaat)	Een	6.7
	Maximale stroom	Een	19.2
	Nominale snelheid	RPM	60	38	29	23
	Maximale snelheid	RPM	75	52	40	33
Absolute codeerder	Type codeerder		Holle absolute multi-turn encoder
	Resolutie van de encoder (motor 1-rotatie)		17 bits
	Motor met meerdere omwentelingen		216 ((65.536)
Reactie		Arc sec	20		10
			Kan binnen 10 arc sec aangepast worden
De massa	zonder rem	kg	0.91
Lange		mm	68.1
Door het gat		mm	14
De massa	met rem	kg	1.2
Lange		mm	87.6
Door het gat		mm	14
Maximaal continu vermogen van de motor		W	300
Voerspanning		V	24 tot en met 48 V
Communicatiebus		KAN
Motorisolatie		Warmtebestand:F ((155°C)
		Isolatieweerstand: hoger dan 200M Ω ((DC500V)
		Isolatie weerstaan spanning: AC1500V ((1 minuut)
Beschermingsmechanisme (beschermingsniveau)		Volledig afgesloten en zelfkoelend (standaard IP50, speciaal aangepaste IP65, IP67, IP68)

Versnellingsverhouding	Piekkoppel	Maximaal toelaatbaar koppel bij gemiddelde belasting (N.m.)	Nominaal koppel bij 2000 tpm (N.m)	Topsnelheid (RPM)	Nominale snelheid (met 1/2 nominale koppel) (RPM)	Geaccidentatie (arcsec)
51	42	32	19.8	82	68	20
81	53	33	27.5	51	43	20
101	66	49	30	41	34	10
121	66	49	30	32	24	10

Nominaal vermogen (W)	Voedingsspanning (V)	Maximale continue stroom (A)	Nominale stroom (A)	Resistentie (Ω)	Resolutie van de encoder (bit)	Communicatiebus
300	24-48	6.7	5	0.33	17	KAN

Torkconstante (Nm/A)	Inductievermogen (mH)	Aantal polenparen	Holle schacht (mm)	Lange (mm)	De massa (kg)	Inertie (g*cm2)
0.096	0.074	10	15	70.4±0.5	1.01	441

Duurzame, eenvoudig te installeren geïntegreerde harmonische motor, robot-verbindingsmotor 5

Toepassing


Robots en drones	Samenwerkende robotarm	Geautomatiseerde productielijnen

CNC-machines	Medische hulpmiddelen	AGV Logistics
