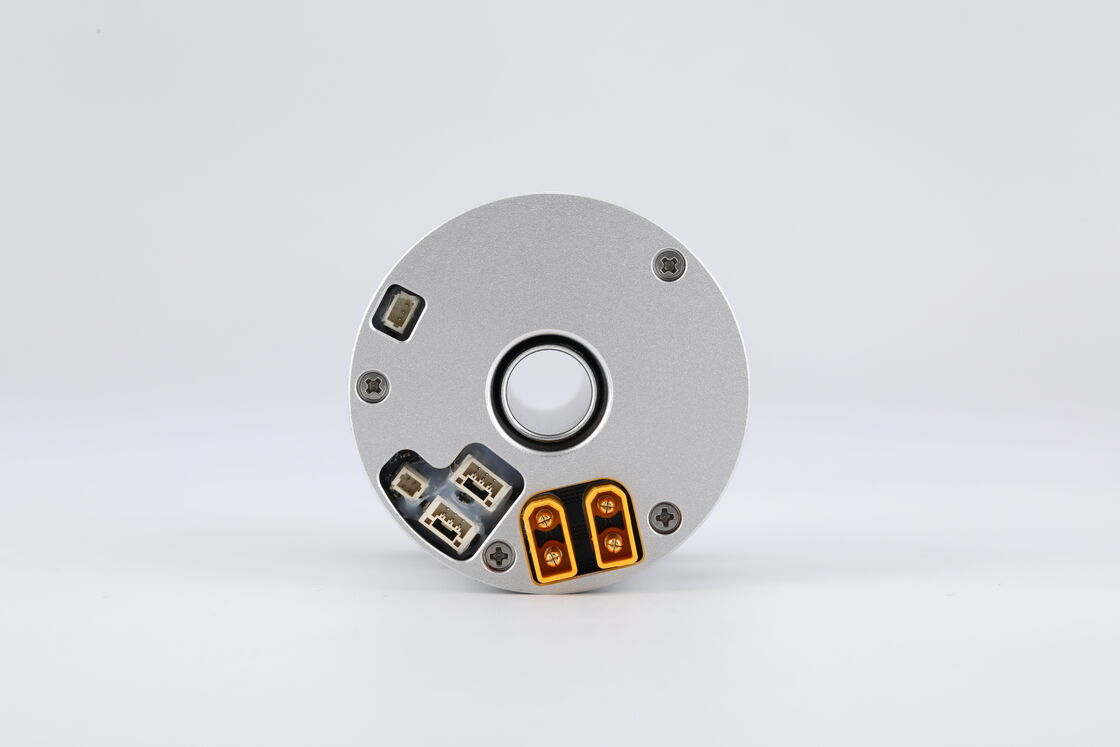

HONPINE Harmonische Reductiekasten Compacte Kleine Robotgewrichtmotor

HONPINE Harmonische Reductiekasten Compacte Kleine Robotgewrichtmotor

Plaats van herkomst:

China

Merknaam:

HONPINE

Certificering:

ce

Modelnummer:

HPJM-RE30-40-PRO-XX

Neem contact met ons op
Vraag een offerte
HONPINE Harmonische Reductiekasten Compacte Kleine Robotgewrichtmotor
HONPINE Harmonische Reductiekasten Compacte Kleine Robotgewrichtmotor HONPINE Harmonische Reductiekasten Compacte Kleine Robotgewrichtmotor HONPINE Harmonische Reductiekasten Compacte Kleine Robotgewrichtmotor
Productgegevens
Overbrengingsverhouding:
51/101
Nominaal koppel bij 2000 tpm (Nm):
1,8/2,8
Maximaal toelaatbaar koppel bij gemiddelde belasting (Nm):
2,3/3,3
Impactkoppel (Nm):
3,3/4,8
Nominale snelheid (met 1/2 nominaal koppel) (RPM):
90/45
Pieksnelheid (tpm):
118/59
Rated Power (W):
36
Voedingsspanning (V):
24-48
Nominale stroom (a):
1
Maximale continue stroom (A):
2
Encoderresolutie (bit):
216 ( 65.536 )
Koppelconstante (Nm/A):
0,024
Toestelspeling (boogsec):
40/40
Communicatiebus:
KAN/EtherCAT
Holle schacht (mm):
6
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Prijs
USD866/pec
Verpakking Details
karton met schuim
Betalingscondities
T/T
Verwante producten
Goede prijs. Hoge stijfheid Harmonische motorrobot gewrichtsmodule voor humanoïde robots online Video

Hoge stijfheid Harmonische motorrobot gewrichtsmodule voor humanoïde robots

Vind de beste prijs
Goede prijs. Hoge precisie en nauwkeurigheid Harmonische motor robot Joint motor voor humanoïde robots online Video

Hoge precisie en nauwkeurigheid Harmonische motor robot Joint motor voor humanoïde robots

Vind de beste prijs
Goede prijs. Compacte structuur Harmonische motor Hoog efficiënt en robuust ontwerp Robot Joint Motor online Video

Compacte structuur Harmonische motor Hoog efficiënt en robuust ontwerp Robot Joint Motor

Vind de beste prijs
Goede prijs. Geïntegreerde Harmonische Motor Hoog efficiënte en robuuste ontwerp Robot Joint Motor online Video

Geïntegreerde Harmonische Motor Hoog efficiënte en robuuste ontwerp Robot Joint Motor

Vind de beste prijs
Neem contact met ons op
Contact opnemen
Productbeschrijving

HONPINE Harmonische Reductie Versnellingsbakken Compacte Kleine Robot Gewrichtsmotor



De HONPINE Harmonische Reductie Versnellingsbakken Compacte Kleine Robot Gewrichtsmotor bestaat uit verschillende onderdelen: Frameloze Koppelmotor, Harmonische Aandrijving, Dubbele Encoders, Temperatuursensor en Ingebouwde Aandrijfeenheid.



Kenmerken van HONPINE Harmonische Reductie Robot Gewrichtsmotor

  • Compact formaat en lichtgewicht
  • Transmissie-efficiëntie overschrijdt 80%
  • Koppelsensor integratie (aanpasbaar)
  • Schokbestendigheid en lange levensduur
  • EtherCAT en CANopen, waardoor dynamische PID-aanpassing mogelijk is.



Specificaties van Harmonische Versnellingsbak Robot Gewrichtsmotor



Gewricht Modelnummer
(Rode markering geeft de buitendiameter van de module aan)		 Overbrengingsverhouding Nominaal Koppel @2000RPM
(N.m)		 Maximaal Toelaatbaar Koppel
Bij Gemiddelde Belasting
(N.m)		 Impact Koppel
(N.m)		 Nominale Snelheid
(Met 1/2 Nominaal Koppel)
(RPM)		 Piek Snelheid
(RPM)		 Nominaal Vermogen
(W)		 Voedingsspanning
(V)		 Nominale Stroom
(A)		 Max. Continue
Stroom
(A)		 Encoder Resolutie
(bit)		 Koppelconstante
(N.m/A)		 Versnellingsbak Speling
(boogsec)		 Communicatie Bus Holle As
(mm)
PRO Serie HPJM-RE30-40-PRO-XX 51/101 1.8/2.8 2.3/3.3 3.3/4.8 90/45 118/59 36 24-48 1 2 216 ( 65.536 ) 0.024 40/40 CAN/EtherCAT 6
HPJM-RE40-52-PRO-XX 51/101 4/6.5 5.5/8.9 8.3/11 80/40 118/59 90 24-48 2 3 216 ( 65.536 ) 0.05 40/30 CAN/EtherCAT 12
HPJM-RE50-60-PRO-XX 51/81/101 6.6/9.6/9.6 8.6/13.5/13.5 23/29/34 75/46/37 97/61/49 150 24-48 3.6 5 216 ( 65.536 ) 0.089 20/20/10 CAN/EtherCAT 12
HPJM-RE50-70-PRO-XX 51/81/101 6.6/9.6/9.6 8.6/13.5/13.5 23/29/34 75/46/37 97/61/49 150 24-48 3.6 5 216 ( 65.536 ) 0.089 20/20/10 CAN/EtherCAT 12
HPJM-RE60-70-PRO-XX 51/81/101/121 19.8/27.5/30/30 32/33/49/49 42/53/66/66 68/43/34/24 82/51/41/32 300 24-48 5 6.7 216 ( 65.536 ) 0.096 20/20/10/10 CAN/EtherCAT 18
HPJM-RE60-80-PRO-XX 51/81/101/121 19.8/27.8/30/30 32/33/49/49 42/53/66/66 68/43/34/24 82/51/41/32 300 24-48 5 6.7 216 ( 65.536 ) 0.096 20/20/10/10 CAN/EtherCAT 18
HPJM-RE70-80-PRO-XX 51/81/101/121 32/42/50/50 42/58/61/61 63/91/102/108 61/38/30/25 77/48/40/30 500 24-48 6.1 8.4 216 ( 65.536 ) 0.118 20/20/10/10 CAN/EtherCAT 18
HPJM-RE70-90-PRO-XX 51/81/101/121 32/42/50/50 42/58/61/61 63/91/102/108 61/38/30/25 77/48/40/30 500 24-48 6.1 8.4 216 ( 65.536 ) 0.118 20/20/10/10 CAN/EtherCAT 18
HPJM-RE80-97-PRO-XX 51/81/101/121/161 48/78/84/84/84 68.8/107/133/133/133 121/169/194/207/217 54/35/27/23/17 65/43/36/30/22 750 24-48 9 10.4 216 ( 65.536 ) 0.143 20/20/10/10/10 CAN/EtherCAT 27
HPJM-RE80-110-PRO-XX 51/81/101/121/161 48/78/84/84/84 68.8/107/133/133/133 121/169/194/207/217 54/35/27/23/17 65/43/36/30/22 750 24-48 9 10.4 216 ( 65.536 ) 0.143 20/20/10/10/10 CAN/EtherCAT 27
HPJM-RE100-120-PRO-XX 51/81/101/121/161 94/146/169/169/168 120/185/267/267/267 267/376/411/436/459 44/29/22/18/12 55/37/29/24/18 1000 24-48 15.8 16.9 216 ( 65.536 ) 0.175 20/20/10/10/10 CAN/EtherCAT 32
HPJM-RE100-142-PRO-XX 51/81/101/121/161 94/146/169/169/168 120/185/267/267/267 267/376/411/436/459 44/29/22/18/12 55/37/29/24/18 1000 24-48 15.8 16.9 216 ( 65.536 ) 0.175 20/20/10/10/10 CAN/EtherCAT 32
HPJM-RE110-145-PRO-XX 51/121/161 169/363/363 255/586/586 532/802/841 22/12/7 34/14/10 1500 24-48 14.1 30.2 216 ( 65.536 ) 0.293 20/20/10 CAN/EtherCAT 40
HPJM-RE110-170-PRO-XX 51/121/161 169/363/363 255/586/586 532/802/841 22/12/7 34/14/10 1500 24-48 14.1 30.2 216 ( 65.536 ) 0.293 20/20/10 CAN/EtherCAT 40
Specificaties zijn alleen ter referentie. Werkelijke afmetingen zijn afhankelijk van technische tekeningen.
PRO Serie holle-as modellen ondersteunen maatwerk:
Remmen (optioneel)
EtherCAT/CanOPEN protocollen
Werking bij lage temperatuur (-40°C)
